Руководство по эксплуатации SIPLACE SX1/SX2 3 Технические характеристики и узлы Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 3.5 Монтажная головка 129 3.5.5.2 Те х н и ч е с к и е характеристики SIPLACE TwinStar (TH)…
3 Технические характеристики и узлы Руководство по эксплуатации SIPLACE SX1/SX2
3.5 Монтажная головка Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
128
3.5.5.1 Описание
Эта высокотехнологичная монтажная головка состоит из двух соединенных друг с другом
монтажных головок одного типа, работающих по принципу Pick&Place. Головка TwinStar
предназначена для обработки особо чувствительных и больших компонентов. Два компо-
нента забираются монтажной головкой, оптически центрируются на пути к позиции монтажа
и поворачиваются в требуемое положение. После этого при помощи регулируемой струи
воздуха они мягко и точно усаживаются на печатную плату.
Для головки TwinStar были разработаны новые присосы (тип 5xx). С использованием адап-
тера также можно устанавливать и присосы головки Pick&Place типа 4xx, а также присосы
головки Collect&Place типов 8xx и 9xx.
Руководство по эксплуатации SIPLACE SX1/SX2 3 Технические характеристики и узлы
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 3.5 Монтажная головка
129
3.5.5.2 Технические характеристики

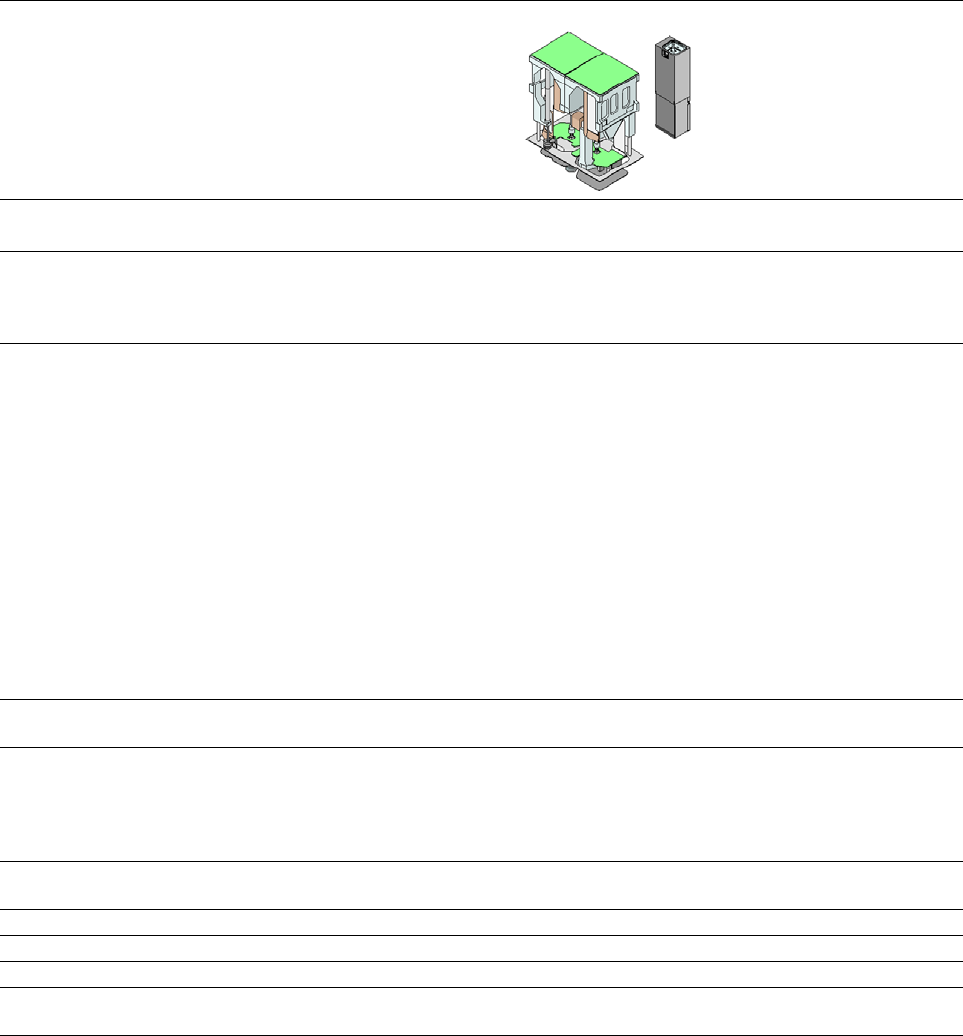

SIPLACE TwinStar (TH)
с камерой для компонентов 33
(камера Fine-Pitch)
с камерой для компонентов 25
(камера Flip-Chip)
Спектр компонентов
*a
От 0402 до SO, PLCC, QFP, BGA, специ-
альные компоненты, бескорпусные кри-
сталлы, перевернутые кристаллы
Oт 0201 до SO, PLCC, QFP, сокеты,
штекеры, BGA, специальные компо-
ненты, бескорпусные кристаллы,
перевернутые кристаллы, щитки
Спецификации
компонентов
*b
Макс. высота
*c
Мин. шаг выводов
Мин. ширина выводов
Мин. шаг шарика
Мин. диаметр шарика
Мин. размеры
Макс. размеры
Макс. вес
*d
25 мм
0,3 мм
0,15 мм
0,35 мм
0,2 мм
1,0 мм x 0,5 мм
55 мм x 45 мм (однократное измерение)
При работе с двумя присосами:
50 мм x 50 мм или 69 мм x 10 мм
При работе с одним присосом (много-
кратное измерение):
78 мм x 78 мм или 110 мм x 10 мм
макс. 200 мм x 125 мм (с ограничениями)
100 г
25 мм
0,25 мм
0,1 мм
0,14 мм
0,08 мм
0,6 мм x 0,3 мм
16 мм x 16 мм
(однократное измере-
ние)
55 мм x 55 мм (многократное измере-
ние)
100 г
Программируемая сила
посадки
1,0 - 15 Н
2,0 - 70 Н
*e
1,0 - 15 Н
2,0 - 70 Н
e
Типы присосов
*f
5xx (стандарт)
4xx + адаптер
8xx + адаптер
9xx + адаптер
захват
5xx (стандарт)
4xx + адаптер
8xx + адаптер
9xx + адаптер
захват
Расстояние между присо-
сами, головки P&P
70,8 мм 70,8 мм
Точность X/Y
*g
± 26 мкм / 3σ, ± 35 мкм / 4σ ± 22 мкм / 3σ, ± 30 мкм / 4σ
Угловая точность ± 0,05° / 3σ, ± 0,07°/ 4σ ± 0,05° / 3σ, ± 0,07° / 4σ
Уровни освещения 66
Варианты настройки уров-
ней освещения
256
6
256
6
*)a Учитывайте то, что спектр монтируемых компонентов также зависит от геометрии монтажной площадки, указывае-
мых заказчиком стандартов, допусков на упаковку компонентов и допусков на компоненты.
*)b Комбинирование MultiStar и TwinStar в одной зоне монтажа ведет к ограничению максимальной высоты компонентов.
*)c Макс. высота компонентов 45 мм по запросу с Very High Force TwinStar (VHF TH) и присосами 508.
*)d При использовании стандартных присосов
*)e SIPLACE Very High Force Twin Star (VHF TH).
*)f Доступны более 300 типов присосов и 100 типов захватов, имеется обширная онлайн-база данных присосов.
*)g Значения точности подтверждаются во время приемки машины; они соответствуют комплекту поставки и заявлен-
ной производительности SIPLACE.
3 Технические характеристики и узлы Руководство по эксплуатации SIPLACE SX1/SX2
3.6 Портальная система Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
130
3.6 Портальная система
Портальная система машин SIPLACE SX1/SX2 – это так называемый H-образный портал.
Он состоит из двух осей Y, с обеих сторон приводимых в движение линейными двигателями.
Ось X приводится в движение при помощи одного линейного электродвигателя. H-образный
портал перемещается на одном фиксированном и одном плавающем подшипниках, распо-
ложенных на рабочих поверхностях обеих осей Y. Рабочие поверхности наклонены к
пор-
талу под углом 45°. Под рабочими поверхностями находятся линейные масштабы
измерительной системы оси Y. У SIPLACE SX порталы имеют одинаковую конструкцию, ма-
шины могут комплектоваться как одним, так и двумя порталами. У SIPLACE SX2 порталы 1
и 2 смонтированы с поворотом на 180°. Монтажные головки в каждом случае располагаются
на внутренней стороне портала.
3.6.1 Положение порталов
3
Рис. 3.6 - 1 Положение порталов на автомате SX2
(1) Ось X, портал 1
(2) Ось Y, портал 1 и портал 2
(3) Ось Y, портал 1 и портал 2 (скрыт)
(4) Ось X, портал 2
(T) Направление транспортировки печатных плат
(1)
(2)
(4)
(3)
