3.6 Портальная система
Портальная система машин SIPLACE SX1/SX2 – это так называемый H-образный портал.
Он состоит из двух осей Y, с обеих сторон приводимых в движение линейными двигателями.
Ось X приводится в движение при помощи одного линейного электродвигателя. H-образный
портал перемещается на одном фиксированном и одном плавающем подшипниках, распо-
ложенных на рабочих поверхностях обеих осей Y. Рабочие поверхности наклонены к
пор-
талу под углом 45°. Под рабочими поверхностями находятся линейные масштабы
измерительной системы оси Y. У SIPLACE SX порталы имеют одинаковую конструкцию, ма-
шины могут комплектоваться как одним, так и двумя порталами. У SIPLACE SX2 порталы 1
и 2 смонтированы с поворотом на 180°. Монтажные головки в каждом случае располагаются
на внутренней стороне портала.
3.6.1 Положение порталов
3

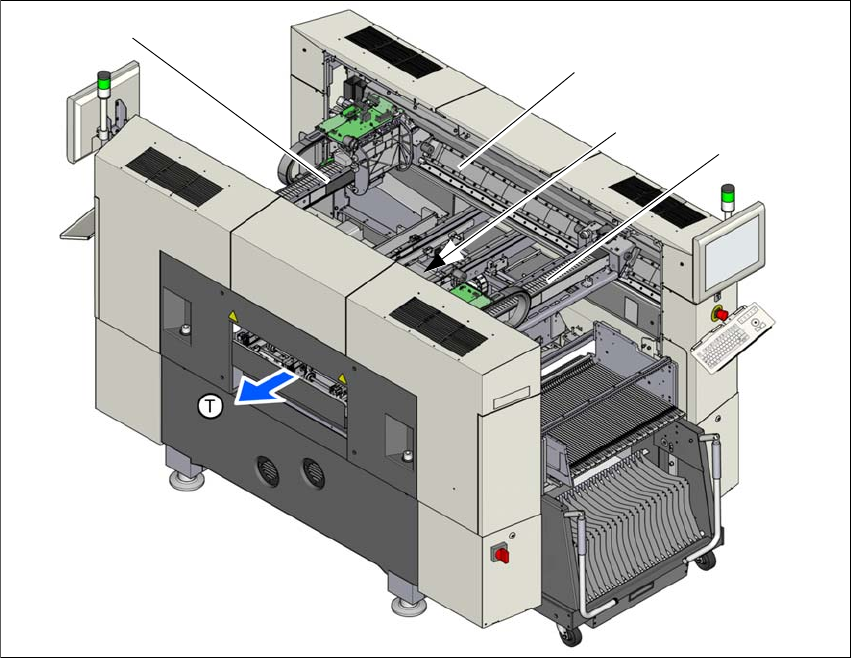

Рис. 3.6 - 1 Положение порталов на автомате SX2
(1) Ось X, портал 1
(2) Ось Y, портал 1 и портал 2
(3) Ось Y, портал 1 и портал 2 (скрыт)
(4) Ось X, портал 2
(T) Направление транспортировки печатных плат
(1)
(2)
(4)
(3)
Руководство по эксплуатации SIPLACE SX1/SX2 3 Технические характеристики и узлы
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 3.6 Портальная система
131
3.6.2 Конструкция оси X
3

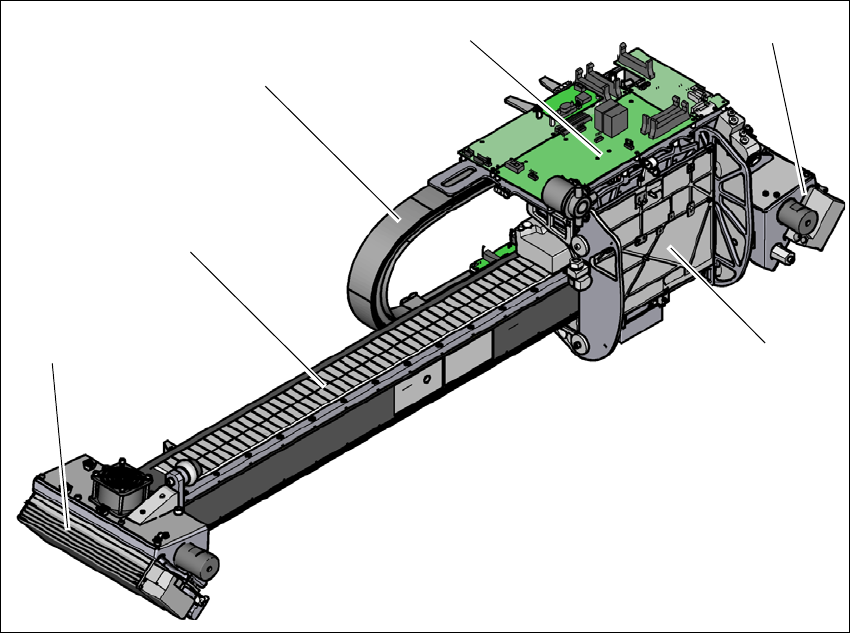

Рис. 3.6 - 2 Конструкция оси X - вид с держателем головки
(1) Держатель головки с линейным двигателем оси X (первичный элемент)
(2) Линейный двигатель 2 оси Y с фиксированным подшипником (первичный элемент) и
вентилятором
(3) Система направляющих с постоянным магнитом (вторичный элемент линейного двига-
теля оси X)
(4) Энергоцепь
(5) Плата головки с Head Control Unit
(6) Линейный двигатель 1 оси Y с плавающим подшипником (первичный элемент) и венти-
лятором
(4)
(3)
(1)
(5)
(2)
(6)
3 Технические характеристики и узлы Руководство по эксплуатации SIPLACE SX1/SX2
3.6 Портальная система Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
132
3

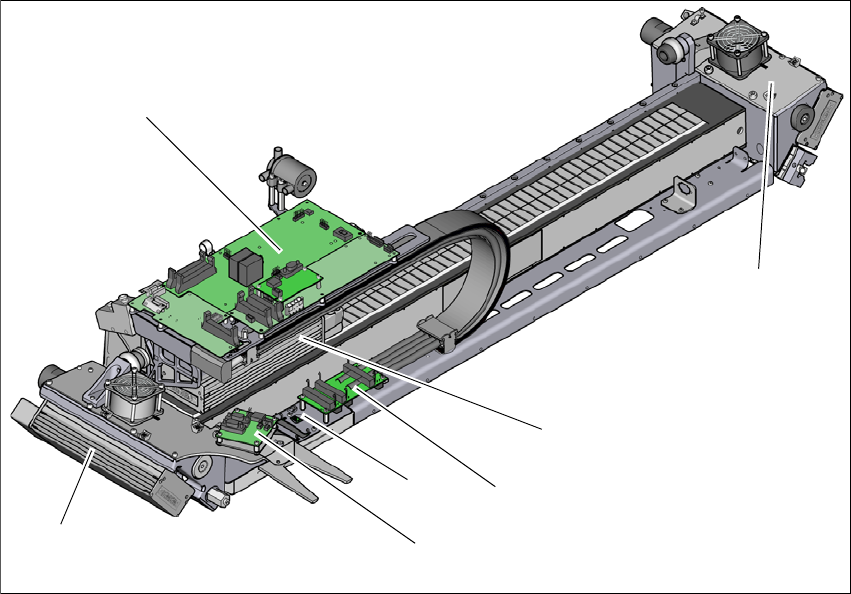

Рис. 3.6 - 3 Конструкция оси X - вид с держателем головки
(1) Линейный двигатель 1 оси Y с плавающим подшипником (первичный элемент) и венти-
лятором
(2) Плата головки с Head Control Unit
(3) Линейный двигатель 2 оси Y с плавающим подшипником (первичный элемент) и венти-
лятором
(4) Линейный двигатель оси X (первичный элемент)
(5) Интерфейс портала для оси X
(6) Интерфейс портала для оси Y
(7) Модуль датчиков
(2)
(1)
(3)
(4)
(5)
(7)
(6)
