Руководство по эксплуатации SIPLACE SX1/SX2 3 Технические характеристики и узлы Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 3.7 Система транспортировки ПП 137 3.7.3 Конструкция гиб ког о двойног о транспортера ПП Ги…
3 Технические характеристики и узлы Руководство по эксплуатации SIPLACE SX1/SX2
3.7 Система транспортировки ПП Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
136
3.7.2 Конструкция одинарного транспортера печатных плат
3

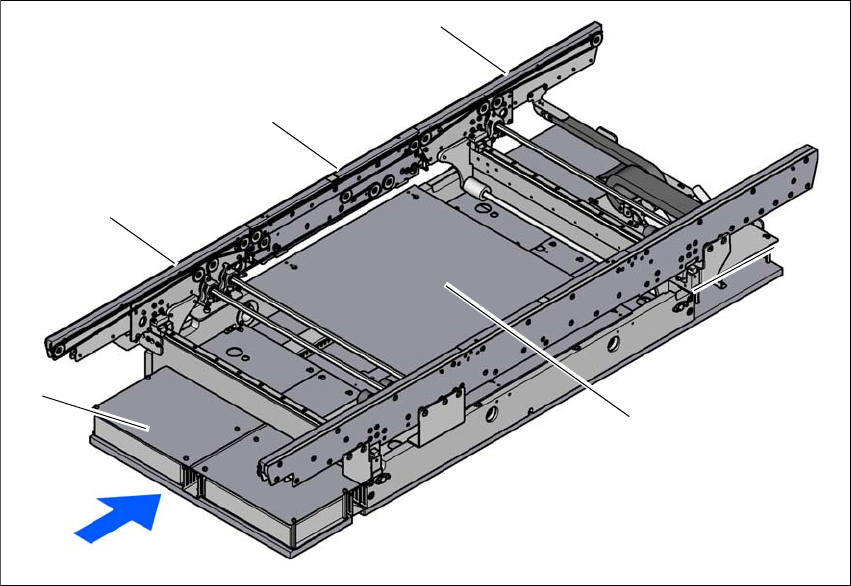

Рис. 3.7 - 1 Конструкция одинарного транспортера печатных плат
(1) Транспортер подачи
(2) Транспортер обработки
(3) Транспортер выгрузки
(4) Подъемный стол
(5) Система управления транспортером (под крышкой)
(1)
(4)
(3)
(2)
(5)
Руководство по эксплуатации SIPLACE SX1/SX2 3 Технические характеристики и узлы
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 3.7 Система транспортировки ПП
137
3.7.3 Конструкция гибкого двойного транспортера ПП
Гибкий двойной транспортер имеет две электрически и механически независимых друг от
друга дорожки. Неподвижная стенка транспортера стандартно расположена с правой сто-
роны. В зависимости от требований двойной транспортер ПП можно эксплуатировать и в
одинарном, и в двойном режиме.
3

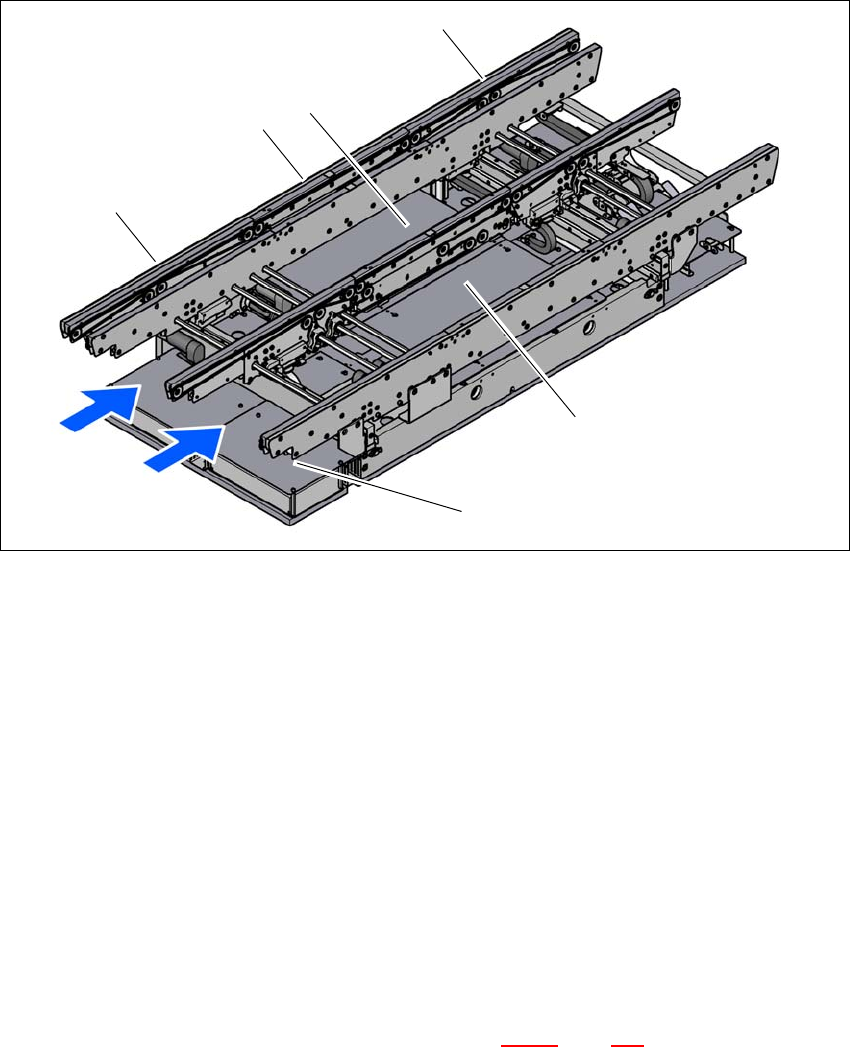

Рис. 3.7 - 2 Конструкция двойного транспортера ПП
(1) Транспортер подачи
(2) Транспортер обработки
(3) Подъемный стол 1
(4) Транспортер выгрузки
(5) Подъемный стол 2
(6) Система управления транспортером (под крышкой)
T1 Дорожка транспортировки 1
T2 Дорожка транспортировки 2
3.7.3.1 Гибкий двойной транспортер ПП - дорожки транспортировки и типы транспор-
тировки
Правая дорожка (при взгляде в направлении транспортировки) обозначается как "Транспор-
тер 1", левая дорожка – как "Транспортер 2" (см. рис. 3.7 - 4
, стр. 139).
(5)
(1)
(4)
(T1)
(3)
(T2)
(2)
(6)
3 Технические характеристики и узлы Руководство по эксплуатации SIPLACE SX1/SX2
3.7 Система транспортировки ПП Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
138
3.7.3.2 Двойной транспортер ПП в режиме одинарного транспортера
Двойной транспортер может быть сконфигурирован для установки в одну технологическую
линию с простым транспортером. Для этого необходимо полностью свести одну дорожку и
деактивировать ее (см. рис. 3.7 - 3
). Это позволяет увеличить ширину дорожки транспорти-
ровки максимум до 460 мм.
3

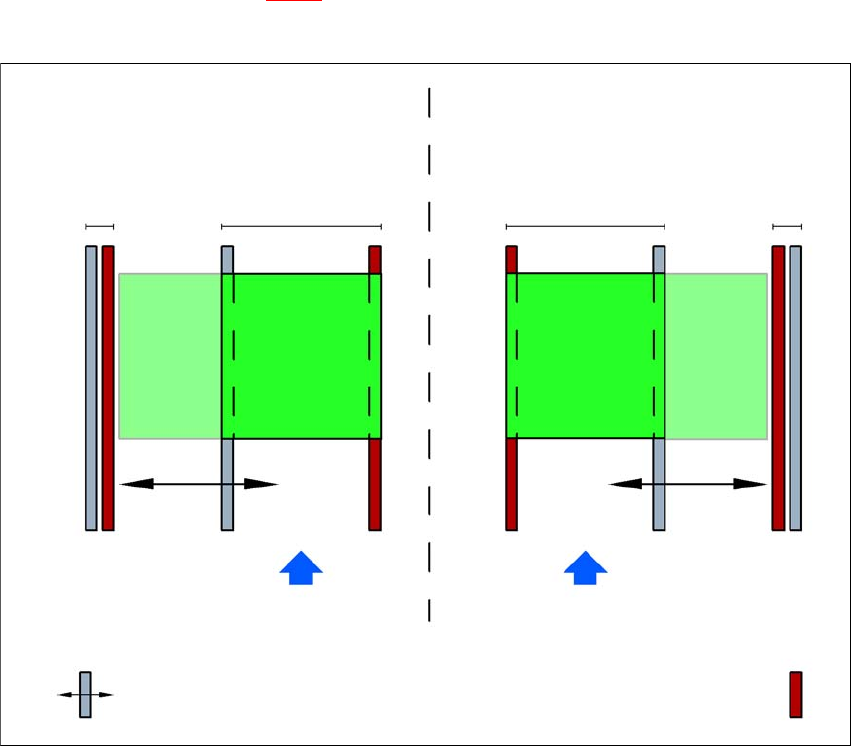

Рис. 3.7 - 3 Гибкий двойной транспортер в режиме одинарного транспортера
Двойной транспортер с расширенной дорожкой
транспортировки 2 (неподвижная стенка транс-
портера слева)
Дорожка транс-
портировки 2
деактивирована
Дорожка транспорти-
ровки 1
Дорожка транспорти-
ровки 2
Дорожка транс-
портировки 1 деак-
тивирована
Направление транспор-
тировки ПП
Направление транспорти-
ровки ПП
Неподвижная стенка транспортера
Двойной транспортер с расширенной дорожкой
транспортировки 1 (неподвижная стенка транс-
портера справа)
Подвижная стенка транспортера
