Руководство по эксплуатации SIPLACE SX1/SX2 3 Технические характеристики и узлы Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 3. 8 Система технического зрения 145 3.8.2 Каме ра для компо н ен тов C&P , тип 30, 27 …
3 Технические характеристики и узлы Руководство по эксплуатации SIPLACE SX1/SX2
3.8 Система технического зрения Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
144
3.8 Система технического зрения
3.8.1 Конструкция
В каждую головку Collect&Place интегрирована камера для компонентов (см. рис. 3.5 - 2 на
стр. 113
и рис. 3.5 - 4 на стр. 118). Стационарная камера для компонентов, P&P (тип 33) 55
x 45, цифровая, для головки MultiStar и головки TwinStar, крепится на раме машины.
С помощью модуля СТЗ для компонентов определяется
– точная позиция компонента на присосе и
– геометрия корпуса.
Модуль СТЗ для печатных плат по ориентирующим маркам на печатных платах опре-
деляет
– положение печатной платы,
– угол поворота печатной платы
–
и перекос печатной платы.
Камеры для ПП закреплены на нижней стороне порталов. При помощи ориентирующих ма-
рок на подающих модулях можно определить точную позицию забора компонентов, что
имеет важное значение при работе с малоразмерными компонентами.
3
ОСТОРОЖНО
Опасность столкновения головки!
После замены монтажной головки TwinStar на SpeedStar головка SpeedStar сталки-
вается с корпусами камер.
Демонтируйте стационарные камеры для деталей типа 33, 55 x 45 и типа 25, 16
x 16, цифровые (FC-камера) головки TwinStar.
При замене монтажной головки TwinStar на MultiStar установка стационарной циф-
ровой камеры для компонентов, тип 33, 55 x 45, осуществляется в нижнем положе-
нии.
Руководство по эксплуатации SIPLACE SX1/SX2 3 Технические характеристики и узлы
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 3.8 Система технического зрения
145
3.8.2 Камера для компонентов C&P, тип 30, 27 x 27, цифровая
3

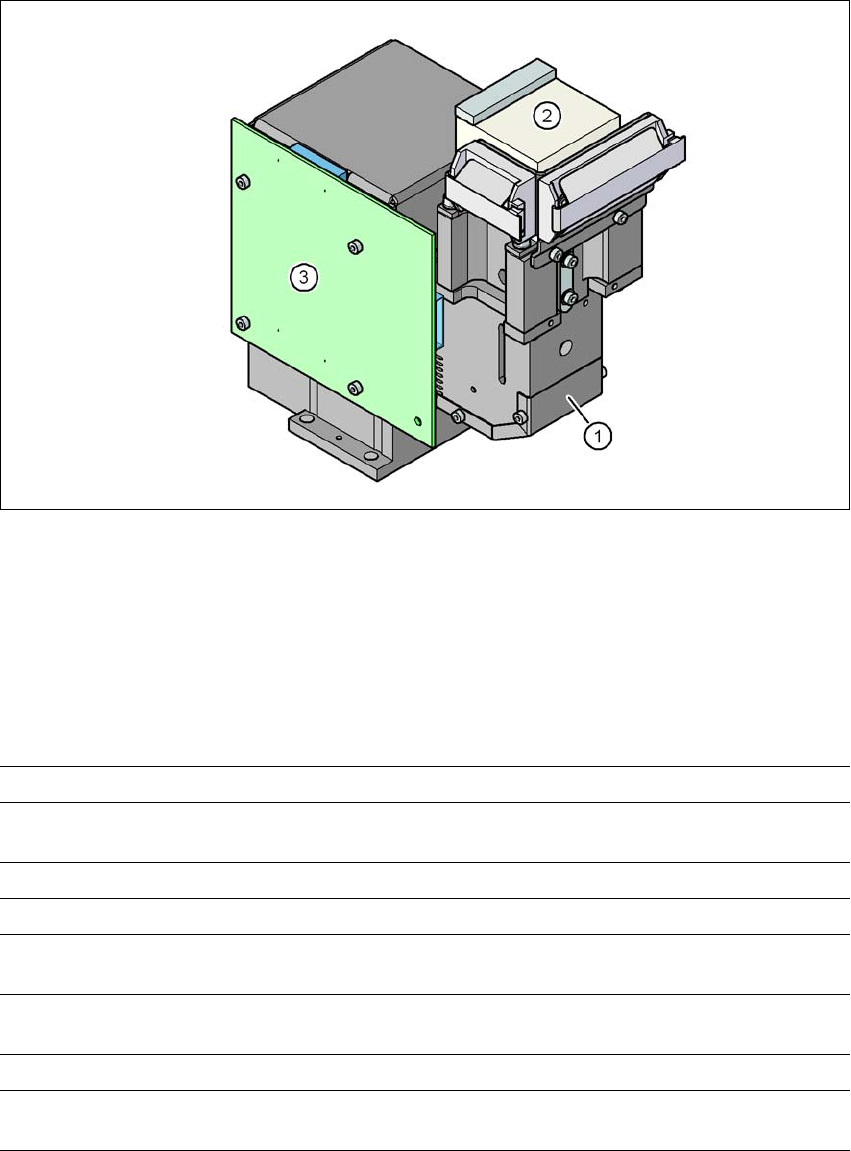

Рис. 3.8 - 1 Камера для компонентов C&P, тип 30, 27 x 27, цифровая
(1) Оптика камер для компонентов и освещение
(2) Усилитель камеры
(3) Управление освещением
3.8.2.1 Технические характеристики
3
Размеры компонентов от 0,3 мм x 0,3 мм до 27 мм x 27 мм
Спектр компонентов 03015 до 27 мм x 27 мм
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC, BGA
Мин. шаг выводов 0,3 мм
Мин. ширина выводов 0,15 мм
Мин. шаг шарика 0,25 мм для компонентов < 18 мм x 18 мм
0,35 мм для компонентов ≥ 18 мм x 18 мм
Мин. диаметр шарика 0,14 мм для компонентов < 18 мм x 18 мм
0,2 мм для компонентов ≥ 18 мм x 18 мм
Поле зрения 32 мм x 32 мм
Тип
освещения Oтраженный свет (5 произвольно программируемые
уровня)
3 Технические характеристики и узлы Руководство по эксплуатации SIPLACE SX1/SX2
3.8 Система технического зрения Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
146
3.8.3 Стационарная камера для компонентов P&P, тип 33, 55 x 45, цифровая
Изделие № 119818-xx, стационарная камера, тип 33
3.8.3.1 Конструкция
3
Рис. 3.8 - 2 Устройство стационарной камеры для компонентов P&P, тип 33, 55 x 45, цифровая
3.8.3.2 Технические характеристики
3
3
(1) Корпус камеры со встроенной каме-
рой и усилителем камеры
(2) Стеклянная пластина - под ней
уровни освещения и оптики
Размеры компонентов от 1,0 мм x 0,5 мм до 55 мм x 45 мм
Спектр компонентов 0402, MELF, SO, PLCC, QFP, электролитические конденса-
торы, BGA
Мин. шаг выводов 0,3 мм
Мин. ширина выводов 0,15 мм
Мин. шаг шарика 0,35 мм
Мин. диаметр шарика 0,2 мм
Поле зрения 65 мм x 50 мм
Тип освещения Oтраженный свет (6 произвольно программируемые уров-
ня)
