Руководство по эксплуатации SIPLACE SX1/SX2 3 Технические характеристики и узлы Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 3.9 Подающие модули X для SIPLACE SX1/SX2 157 3.9.2.3 Ленто чный подающий мод уль SIPLACE S…
3 Технические характеристики и узлы Руководство по эксплуатации SIPLACE SX1/SX2
3.9 Подающие модули X для SIPLACE SX1/SX2 Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
156
3.9.2.2 Ленточный подающий модуль 8 мм X
3

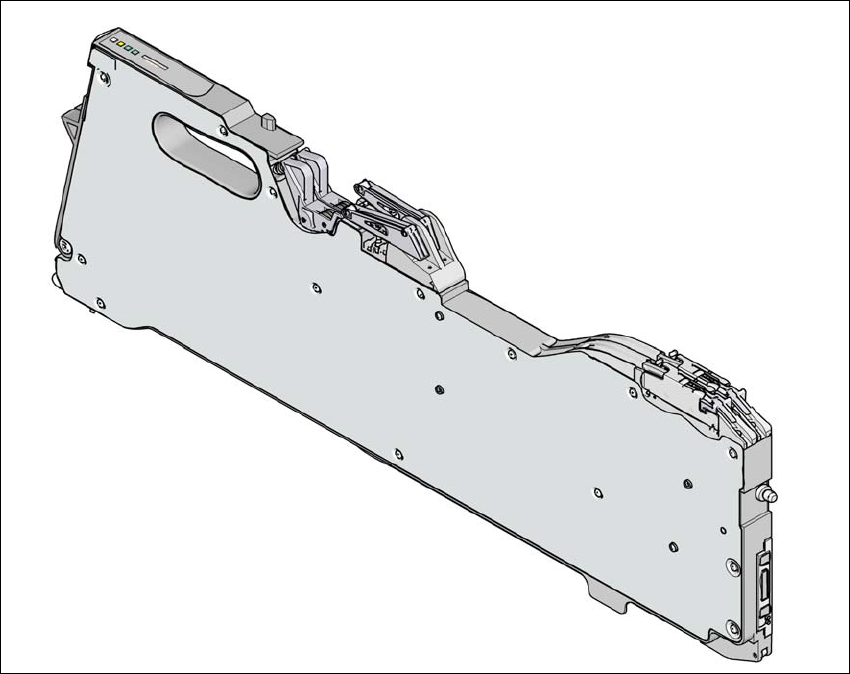

Рис. 3.9 - 4 Ленточный подающий модуль 8 мм X
3
Ленточный подающий модуль 8 мм X Изделие № 00141270-xx
Ленточный подающий модуль 8 мм X с датчиком
стыковки
Изделие № 00141290-xx
Ширина 10,8 мм
Используемые места установки подающих моду-
лей
1
Ширина шага транспортера 1 мм / 2 мм / 4 мм / 8 мм
Продолжительность замены ленты < 45 с
Продолжительность замены предварительно со-
бранного подающего модуля на монтажном авто-
мате
≤ 8 с
Руководство по эксплуатации SIPLACE SX1/SX2 3 Технические характеристики и узлы
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 3.9 Подающие модули X для SIPLACE SX1/SX2
157
3.9.2.3 Ленточный подающий модуль SIPLACE Smart Feeder 2x8 мм X
3

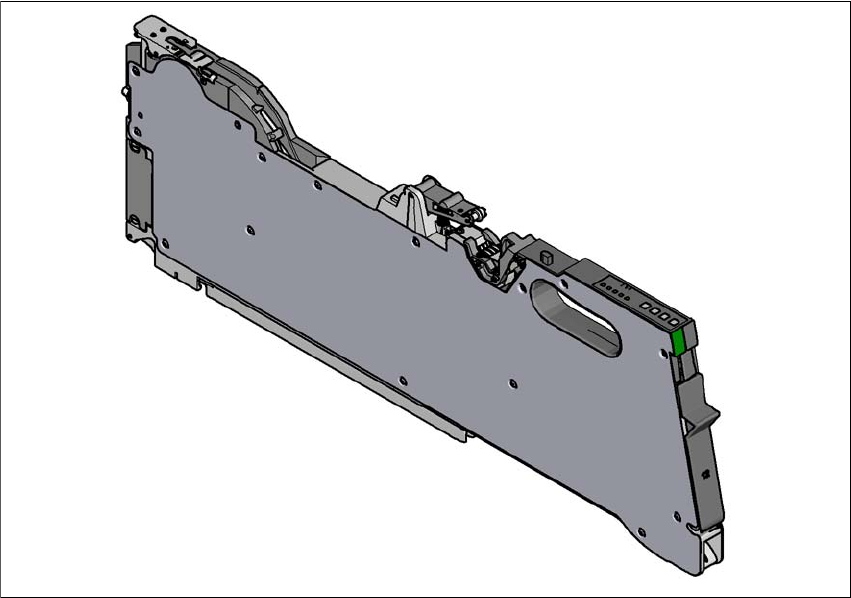

Рис. 3.9 - 5 Ленточный подающий модуль Smart Feeder 2x8 мм X
3
Ленточный подающий модуль Smart Feeder 2x8
мм X
Изделие № 00141269-xx
Ленточный подающий модуль Smart Feeder 2x8
мм X с датчиком стыковки
Изделие № 00141289-xx
Ширина 22,6 мм
Используемые места установки подающих моду-
лей
2
Ширина шага транспортера 1 мм / 2 мм / 4 мм / 8 мм
Продолжительность замены каждой ленты < 45 с
Продолжительность замены предварительно со-
бранного подающего модуля на монтажном авто-
мате
≤ 8 с
3 Технические характеристики и узлы Руководство по эксплуатации SIPLACE SX1/SX2
3.9 Подающие модули X для SIPLACE SX1/SX2 Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
158
3.9.2.4 SIPLACE Smart Feeder 8 ммX
3

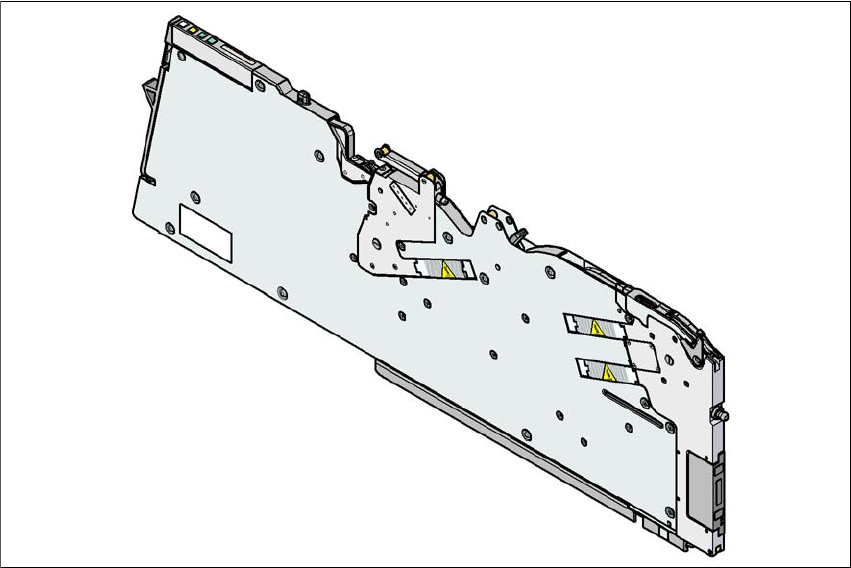

Рис. 3.9 - 6 SIPLACE Smart Feeder 8 ммX
3
SIPLACE Smart Feeder 8 ммX Изделие № 00141370-xx
Ленточный подающий модуль SIPLACE Smart
Feeder 8 мм X с датчиком стыковки
Изделие № 00141390-xx
Ширина 10,8 мм
Используемые места установки подающих моду-
лей
1
Ширина шага транспортера 1 мм / 2 мм / 4 мм / 8 мм
Продолжительность замены ленты < 45 с
Продолжительность замены предварительно со-
бранного подающего модуля на монтажном авто-
мате
≤ 8 с
