00196969-04-BA-SX12-V2-RU - 第162页
3 Технические характеристики и узлы Руков одство по эксп луатации SIPLACE SX1/SX2 3.9 Под ающие модули X для SIPL ACE SX1 /SX2 Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 162 3.9.2.8 Ленто чный подающий мод уль 32 м…
Руководство по эксплуатации SIPLACE SX1/SX2 3 Технические характеристики и узлы
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 3.9 Подающие модули X для SIPLACE SX1/SX2
161
3.9.2.7 Ленточный подающий модуль 24 мм X
3

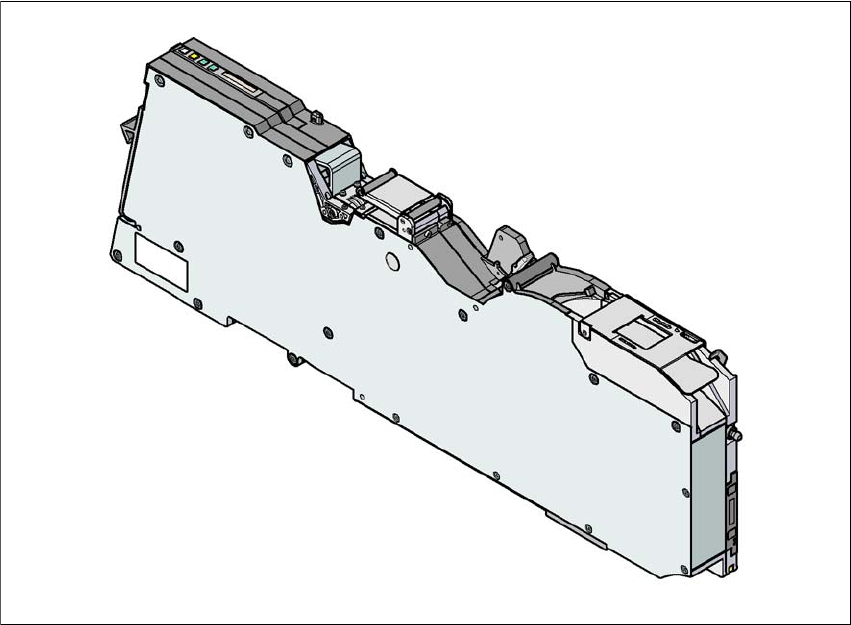

Рис. 3.9 - 9 Ленточный подающий модуль 24 мм X
3
3
3
Ленточный подающий модуль 24 мм X Изделие № 00141273-xx
Ленточный подающий модуль 24 мм X с датчиком
стыковки
Изделие № 00141293-xx
Ширина 34,4 мм
Используемые места установки подающих моду-
лей
3
Ширина шага транспортера от 4 мм до 32 мм с шагом изменения в 4 мм
Продолжительность замены ленты < 45 с
Продолжительность замены предварительно со-
бранного подающего модуля на монтажном авто-
мате
≤ 8 с
3 Технические характеристики и узлы Руководство по эксплуатации SIPLACE SX1/SX2
3.9 Подающие модули X для SIPLACE SX1/SX2 Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
162
3.9.2.8 Ленточный подающий модуль 32 мм X
3
Рис. 3.9 - 10 Ленточный подающий модуль 32 мм X
3
3
Ленточный подающий модуль 32 мм X Изделие № 00141274-xx
Ленточный подающий модуль 32 мм X с датчиком
стыковки
Изделие № 00141294-xx
Ширина 46,2 мм
Используемые места установки подающих моду-
лей
4
Ширина шага транспортера от 4 мм до 40 мм с шагом изменения в 4 мм
Продолжительность замены ленты < 45 с
Продолжительность замены предварительно со-
бранного подающего модуля на монтажном авто-
мате
≤ 8 с
Руководство по эксплуатации SIPLACE SX1/SX2 3 Технические характеристики и узлы
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 3.9 Подающие модули X для SIPLACE SX1/SX2
163
3.9.2.9 Ленточный подающий модуль 44 мм X
3
Рис. 3.9 - 11 Ленточный подающий модуль 44 мм X
3
3
3
3
Ленточный подающий модуль 44 мм X Изделие № 00141275-xx
Ленточный подающий модуль 44 мм X с датчиком
стыковки
Изделие № 00141295-xx
Ширина 58,0
Используемые места установки подающих моду-
лей
5
Ширина шага транспортера от 4 мм до 52 мм с шагом изменения в 4 мм
Продолжительность замены ленты < 45 с
Продолжительность замены предварительно со-
бранного подающего модуля на монтажном авто-
мате
≤ 8 с
