3 Технические характеристики и узлы Руков одство по эксп луатации SIPLACE SX1/SX2 3.9 Под ающие модули X для SIPL ACE SX1 /SX2 Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 164 3.9.2.10 Ленточ ный подающий модул ь 56 …
Руководство по эксплуатации SIPLACE SX1/SX2 3 Технические характеристики и узлы
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 3.9 Подающие модули X для SIPLACE SX1/SX2
163
3.9.2.9 Ленточный подающий модуль 44 мм X
3

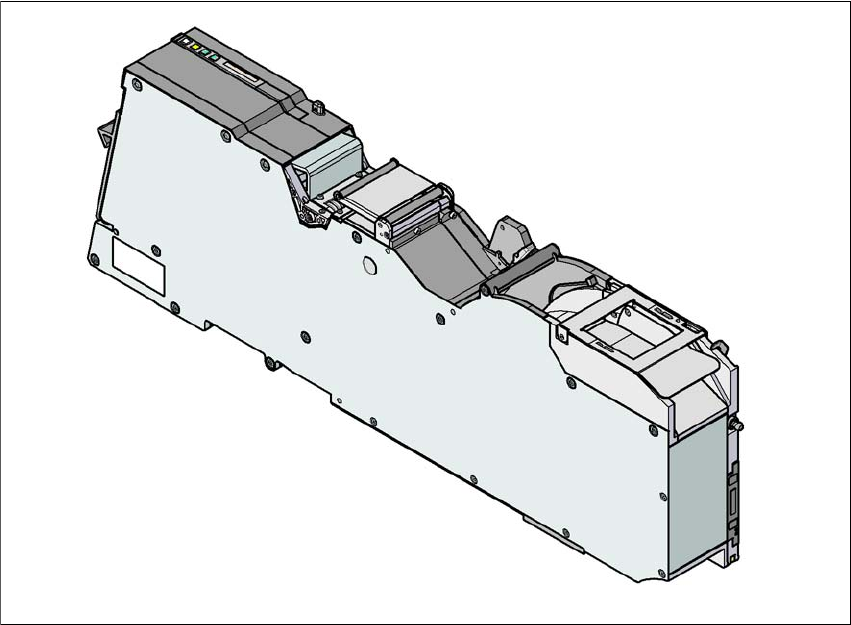

Рис. 3.9 - 11 Ленточный подающий модуль 44 мм X
3
3
3
3
Ленточный подающий модуль 44 мм X Изделие № 00141275-xx
Ленточный подающий модуль 44 мм X с датчиком
стыковки
Изделие № 00141295-xx
Ширина 58,0
Используемые места установки подающих моду-
лей
5
Ширина шага транспортера от 4 мм до 52 мм с шагом изменения в 4 мм
Продолжительность замены ленты < 45 с
Продолжительность замены предварительно со-
бранного подающего модуля на монтажном авто-
мате
≤ 8 с
3 Технические характеристики и узлы Руководство по эксплуатации SIPLACE SX1/SX2
3.9 Подающие модули X для SIPLACE SX1/SX2 Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
164
3.9.2.10 Ленточный подающий модуль 56 мм X
3
Рис. 3.9 - 12 Ленточный подающий модуль 56 мм X
3
3
3
Ленточный подающий модуль 56 мм X Изделие № 00141276-xx
Ленточный подающий модуль 56 мм X с датчиком
стыковки
Изделие № 00141296-xx
Ширина 69,8
Используемые места установки подающих моду-
лей
6
Ширина шага транспортера от 4 мм до 64 мм с шагом изменения в 4 мм
Продолжительность замены ленты < 45 с
Продолжительность замены предварительно со-
бранного подающего модуля на монтажном авто-
мате
≤ 8 с
Руководство по эксплуатации SIPLACE SX1/SX2 3 Технические характеристики и узлы
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 3.9 Подающие модули X для SIPLACE SX1/SX2
165
3.9.2.11 Ленточный подающий модуль 72 мм X
3
Рис. 3.9 - 13 Ленточный подающий модуль 72 мм X
3
3
3
Ленточный подающий модуль 72 мм X с датчиком
стыковки
Изделие № 00141297-xx
Ширина 81,6
Используемые места установки подающих моду-
лей
7
Ширина шага транспортера от 4 мм до 80 мм с шагом изменения в 4 мм
Продолжительность замены ленты < 45 с
Продолжительность замены предварительно со-
бранного подающего модуля на монтажном авто-
мате
≤ 8 с
