Руководство по эксплуатации SIPLACE SX1/SX2 3 Технические характеристики и узлы Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 3.9 Подающие модули X для SIPLACE SX1/SX2 167 3.9.3 SIPLACE Glue Feeder Из де лие № 0308812…
3 Технические характеристики и узлы Руководство по эксплуатации SIPLACE SX1/SX2
3.9 Подающие модули X для SIPLACE SX1/SX2 Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
166
3.9.2.12 Ленточный подающий модуль 88 мм X
3
Рис. 3.9 - 14 Ленточный подающий модуль 88 мм X
3
3
Ленточный подающий модуль 88 мм X с датчиком
стыковки
Изделие № 00141298-xx
Ширина 105,2 мм
Используемые места установки подающих моду-
лей
9
Ширина шага транспортера от 4 мм до 96 мм с шагом изменения в 4 мм
Продолжительность замены ленты < 45 с
Продолжительность замены предварительно со-
бранного подающего модуля на монтажном авто-
мате
≤ 8 с
Руководство по эксплуатации SIPLACE SX1/SX2 3 Технические характеристики и узлы
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 3.9 Подающие модули X для SIPLACE SX1/SX2
167
3.9.3 SIPLACE Glue Feeder
Изделие № 03088129-xx SIPLACE Glue Feeder
3

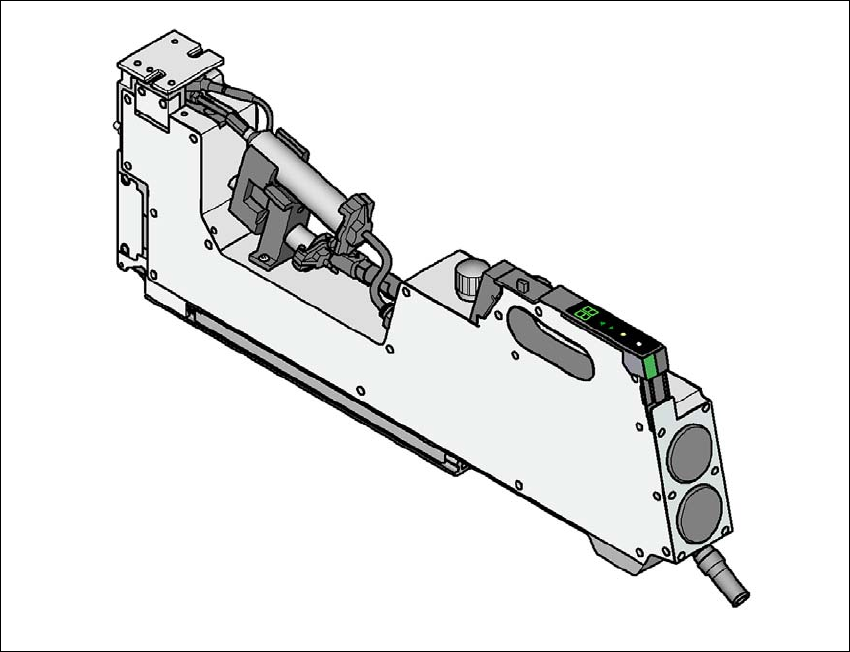

Рис. 3.9 - 15 SIPLACE Glue Feeder
3.9.3.1 Описание
SIPLACE Glue Feeder служит для нанесения точек приклеивания на компоненты перед мон-
тажом. Предусмотрена возможность проверки этих точек системой технического зрения
SIPLACE. В редакторе форм корпусов пакета SIPLACE Pro выполняется определение тре-
буемых точек приклеивания. Оператор может исключить отдельные точки из процедуры
проверки. В редакторе компонентов пакета SIPLACE Pro предусмотрена возможность вклю-
чения и выключения приклеивания. SIPLACE Glue Feeder – это специальный
подающий мо-
дуль, который должен быть установлен на определенную дорожку стола без возможности
изменения. Подробное описание см. в руководстве по эксплуатации SIPLACE Glue Feeder,
на немецком языке [изделие № 00197218-01-xx.],
на английском языке [изделие № 00197219-xx]
3 Технические характеристики и узлы Руководство по эксплуатации SIPLACE SX1/SX2
3.9 Подающие модули X для SIPLACE SX1/SX2 Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
168
3.9.3.2 Технические характеристики
Длина 584,9 мм
Высота 199,5 мм
Ширина 57,6 мм
Используемые места установки подающих мо-
дулей
5 дорожек по 8 мм
Вес 4,6 кг
Диаметр наименьшей возможной отдельной
капли
*a
*)aПри диаметре сопла 100 мкм и использовании клея Heraeus PD 205A-Jet (при
53°C) или Loctite 3621 (при 53°C)
0,7 - 0,8 мм (+/- 0,1 мм)
Диаметр капли из 5 подач
a
1,0 мм (+/- 0,2 мм)
Высота отдельной капли
a
0,15 мм (+/- 0,02 мм)
Высота капли из 5 подач
a
0,2 - 0,3 мм
