3.9.4.3 Ограничения
– Монтаж LDU-X должен выполняться вручную.
– Допускается установка LDU-X только на дорожках 7 - 26.
– Допускается установка только одного устройства LDU-X на каждую тележку для подачи
компонентов.
– Вибрационные продольные транспортеры запрещается устанавливать рядом с агрега-
том LDU-X.
–MTC или WPC и LDU-X разрешается устанавливать только в одной зоне монтажа с од-
ним порталом.
– Портал может выполнять забор только с
одного устройства LDU-X, даже если он спо-
собен выполнять забор с двух мест установки.
3.9.4.4 Погружаемые платы для специальной толщины слоя жидкой среды
Глубина погружения погружаемой
платы
Изделие №
30 мкм 00117023-xx
60 мкм 00117026-xx
70 мкм 00117027-xx
75 мкм 00117021-xx
80 мкм 00117028-xx
90 мкм 00117029-xx
100 мкм 00117030-xx
110 мкм 00117038-xx
120 мкм 00117031-xx
130 мкм 00117039-xx
170 мкм 00117054-xx
210 мкм 00117042-xx
220 мкм 00117032-xx
230 мкм 00117033-xx
240 мкм 00117037-xx
280 мкм 00117034-xx
300 мкм 00117041-xx
320 мкм 00117035-xx
360 мкм 00117036-xx
400 мкм 00117040-xx
3 Технические характеристики и узлы Руководство по эксплуатации SIPLACE SX1/SX2
3.9 Подающие модули X для SIPLACE SX1/SX2 Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
172
3.9.5 Адаптер подающего модуля для серии X
Изделие № 00141305-xx Адаптер подающего модуля для серии X
Изделие № 00141308-xx Адаптерная пластина для устройства Reject Conveyor (транс-
портер бракованных изделий)
Изделие № 00141310-xx Адаптерная пластина для устройства подачи этикеток Label
Presenter
3
Спектр ленточных подающих модулей пополнился линейным питателем, устройством по-
дачи этикеток и транспортером бракованных изделий. При помощи адаптера линейный пи-
татель S, устройство подачи этикеток и транспортер бракованных изделий могут быть
переоборудованы для применения на тележках для подачи компонентов серии X. Адаптер
обладает не только механической, но и электрической функциональностью. Он преобразо-
вывает
коммуникационные сигналы подающих модулей S в сигналы расширенного прото-
кола серии X. Помимо этого, в нем также реализованы дополнительные функции,
например, идентификация подающего модуля.
3
УКАЗАНИЕ
Линейный питатель S, устройство подачи этикеток и транспортер бракованных из-
делий не могут быть установлены на тележке для подачи компонентов, если они
расположены в зоне доступа головки SpeedStar (C&P20).
Руководство по эксплуатации SIPLACE SX1/SX2 3 Технические характеристики и узлы
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 3.9 Подающие модули X для SIPLACE SX1/SX2
173
3.9.5.1 Адаптер подающего модуля для серии Х с устройством подачи этикеток Label
Presenter
3

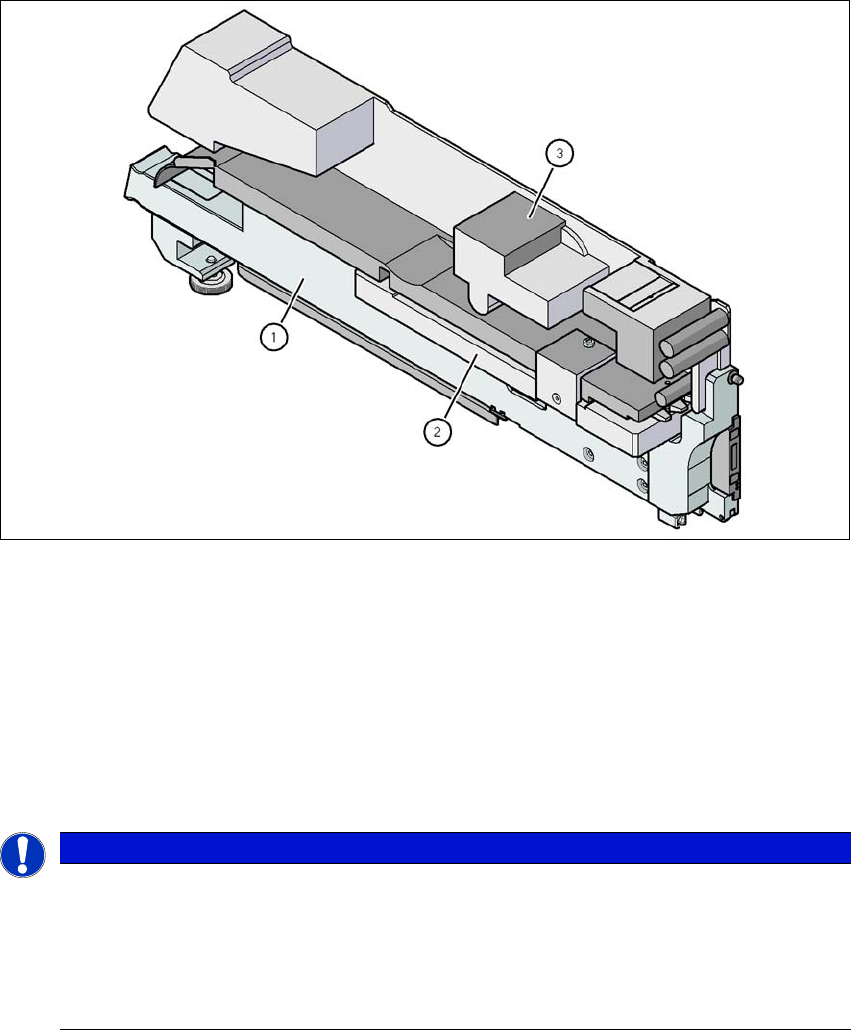

Рис. 3.9 - 17 Адаптер подающего модуля для серии Х с устройством подачи этикеток Label Presenter
(1) Адаптер подающего модуля для серии X (изделие № 00141305-xx)
(2) Адаптерная пластина для устройства подачи этикеток Label Presenter (изделие №
00141310-xx)
(3) Label Presenter
3.9.5.2 Адаптер подающего модуля для серии Х с вибрационным транспортером
3
УКАЗАНИЕ
Использование адаптерной пластины
В комплект поставки адаптера для модулей подачи серии X входит адаптерная пла-
стина:
используйте адаптерную пластину при высоте компонентов до 16,5 мм.
при высотах компонентов от 16,5 мм до 25 мм адаптерную пластину не используют.
