3.9.6.1 Описание
При помощи интерфейса передачи энергии и обмена данных подающие модули Х могут
быть введены в эксплуатацию без установки на монтажных автоматах или на участке пред-
варительной сборки. Интерфейс состоит из алюминиевой рамы с профилем типа "Омега"
(поз. 7 на рис. 3.9 - 18
, стр. 174) для размещения и ведения подающих модулей. Подающий
модуль, как и на тележке для компонентов серии X, устанавливают на профиль типа
"Омега" и смещают вперед таким образом, чтобы передний центрирующий штифт подаю-
щего модуля полностью вошел в отверстие (поз. 9 на рис. 3.9 - 18
, стр. 174). Блокирующий
стопор (поз. 8 на рис. 3.9 - 18
, стр. 174) фиксирует подающий модуль в этом положении. Для
удаления подающего модуля необходимо просто нажать кнопку деблокирования (поз. 1 на
рис.
3.9 - 18
, стр. 174). Блокирующий стопор (поз. 8 на рис. 3.9 - 18, стр. 174) сместится вниз и
освободит подающий модуль. Выдвижные ножки (поз. 6 на рис. 3.9 - 18
, стр. 174) служат для
стабилизации положения интерфейса передачи данных и энергии, и в первую очередь –
широких подающих модулей.
Корпус электронного блока (поз. 5 на рис. 3.9 - 18
, стр. 174) содержит управляющую элек-
тронику интерфейса передачи данных и энергии. Область управления (поз. 2 на рис. 3.9 -
18, стр. 174) состоит из кнопки пуска и останова и двух светодиодов индикации состояния.
Обмен данными с ПК осуществляется по коммуникационному кабелю (поз. 3 на рис. 3.9 -
18, стр. 174). Кабель электропитания (поз. 4 на рис. 3.9 - 18, стр. 174) подключается к вхо-
дящему в комплект поставки блоку электропитания.
3.9.6.2 Применение
Интерфейс передачи энергии и обмена данными предназначен для проверки, технического
ухода и ремонта подающих модулей. Кроме того он может быть использован для производ-
ства печатных плат в качестве исходного оборудования. Для этого интерфейс закрепляется
на опорной пластине (поз. 10 на рис. 3.9 - 20
, стр. 176). Держатель ролика ленты (поз. 11 на
рис. 3.9 - 20
, стр. 176) тоже смонтирован на опорной пластине. При заправленной ленте для
компонентов вы можете проверить или заново настроить ширину шага, положение забора
и скорость транспортера. В руководстве по эксплуатации подробно описаны операции по
обслуживанию интерфейса и сервисные работы.
3.9.6.3 Комплект поставки
–EDIF (Интерфейс передачи энергии и обмена данными) с одним разъемом
– Блок питания, 100 - 120 / 200 - 240 В~, +30В-, 4,3 A
– Опорная пластина с консолью ролика ленты
– Руководство по эксплуатации
3 Технические характеристики и узлы Руководство по эксплуатации SIPLACE SX1/SX2
3.10 Тележка для компонентов SIPLACE SX1/SX2 Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
178
3.10 Тележка для компонентов SIPLACE SX1/SX2
Изделие № 00519922-xx Тележка для компонентов SIPLACE SX1/SX2 с 60 дорожками
Изделие № 00519722-xx Тележка для компонентов SIPLACE SX1/SX2 с 30 дорожками
К автомату SIPLACE SX1/SX2 могут быть пристыкованы две тележки для компонентов
SIPLACE SX1/SX2 с 60 дорожками каждая. Если на одном из мест установки размещен
WPC5/WPC6, то на оставшемся месте остается доступна тележка для компонентов с 30 до-
рожками.
3
Рис. 3.10 - 1 Места установки тележек для компонентов, SIPLACE SX1/SX2
(1) Место установки 1
(2) Место установки 2
(T) Направление транспортировки печатных плат
3
ВНИМАНИЕ
Тележки для компонентов автоматов SIPLACE SX1/SX2 разрешается пристыковы-
вать только на местах установки, на которых установлено втягивающее устройство
для тележек автоматов SIPLACE SX1/SX2 (рис. 5.15 - 4
, стр. 297).
(2)
(1)
Руководство по эксплуатации SIPLACE SX1/SX2 3 Технические характеристики и узлы
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 3.10 Тележка для компонентов SIPLACE SX1/SX2
179
Тележки для подачи компонентов представляют собой независимые модули, которые могут
снаряжаться подающими модулями снаружи. Для замены тележки подачи компонентов
благодаря этому достаточно лишь короткой остановки процесса производства.
3

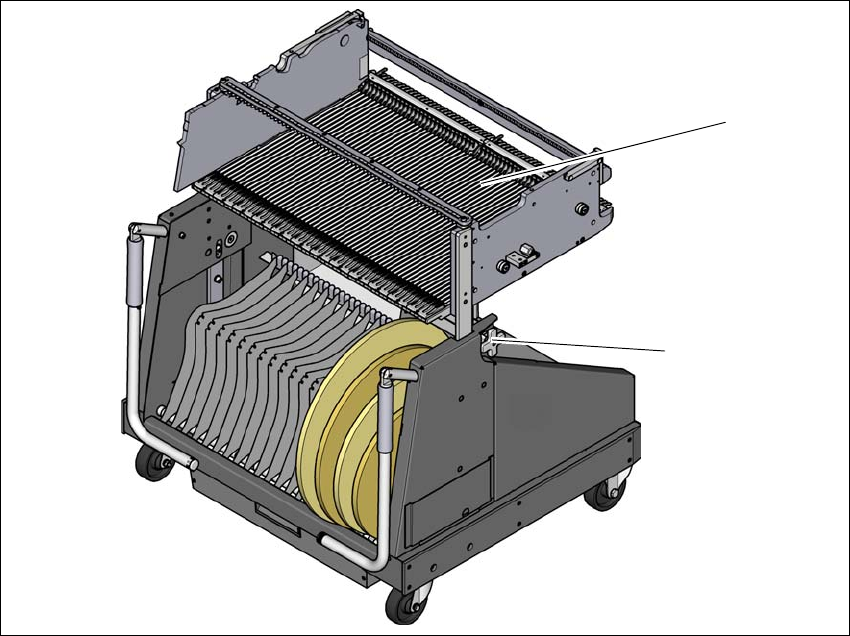

Рис. 3.10 - 2 Тележка для компонентов, SIPLACE SX1/SX2
(1) Стол для компонентов с 60 дорожками
(2) Регулировка высоты для точной настройки по высоте машины
3.10.1 Конструкция
Основными составными компонентами тележки для подачи компонентов являются шасси,
стол для компонентов для установки подающих модулей, модуль связи, контейнер для ру-
лона ленты и контейнер для отходов ленты. Существуют две различные тележки. Тележка
для компонентов со столом для компонентов с 60 дорожками и тележка для компонентов
со столом для компонентов с 30 дорожками
. Тележку для компонентов с 30 дорожками не-
обходимо размещать рядом с WPC5/WPC6.
(2)
(1)
