1 Введение Руководство по эксплуатации SIPLACE SX1/SX2 1.1 SIPLACE SX1/SX2 Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 18 Монтажные автоматы SIPLACE SX1 и SX2 х арактеризую тся – высо чайшей точн ос ть ю , – бо льшо…
Руководство по эксплуатации SIPLACE SX1/SX2 1 Введение
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 1.1 SIPLACE SX1/SX2
17
1 Введение
Настоящее руководство по эксплуатации является справочником по обслуживанию и на-
ладке монтажных автоматов SIPLACE
®
SX1/SX2. Это перевод оригинального руководства
по эксплуатации.
В колонтитулах каждой главы указаны дата издания и версия программного обеспечения
(ПО-версия), начиная с которой действует настоящее руководство.
1.1 SIPLACE SX1/SX2
1

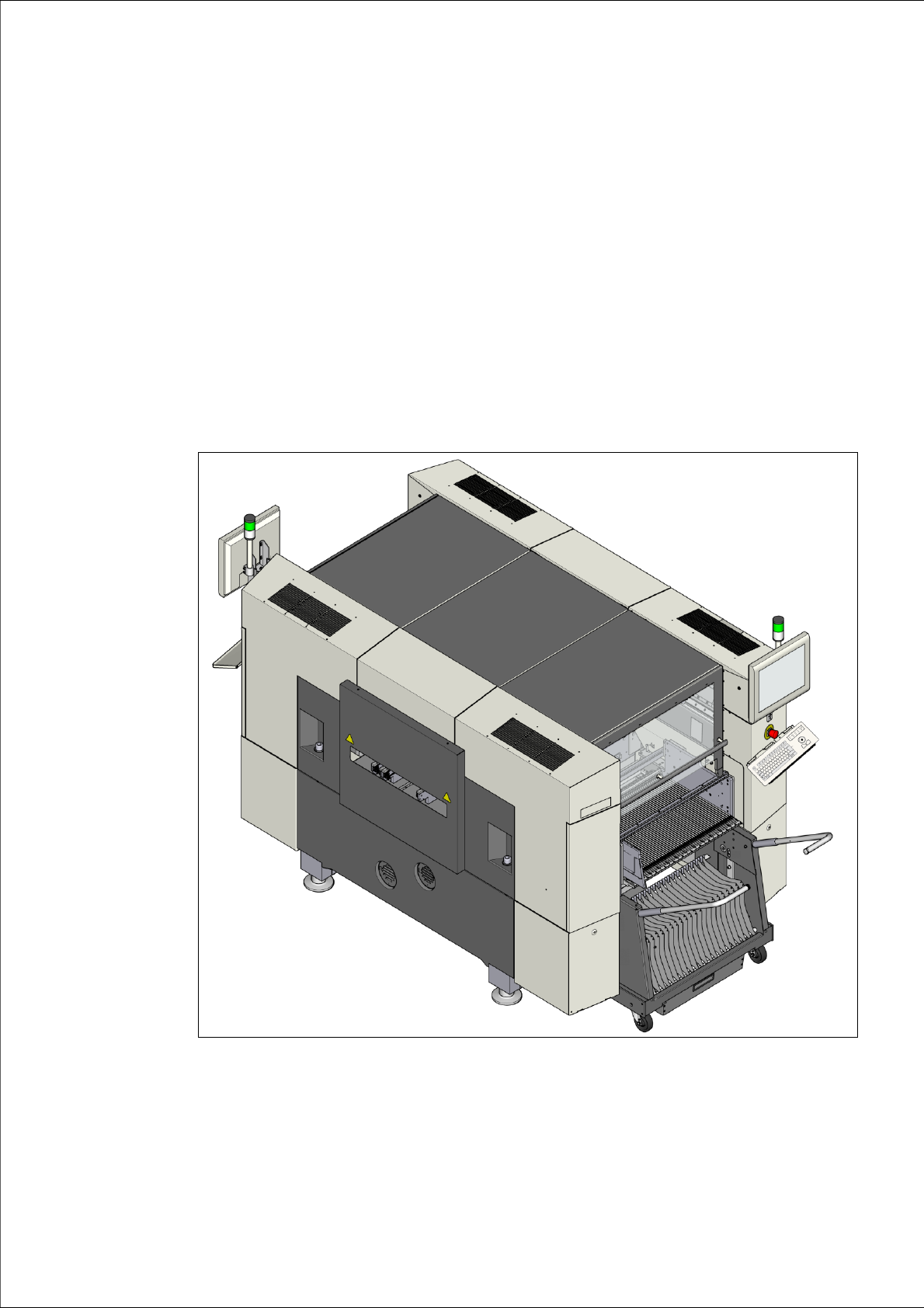

Рис. 1.1 - 1 Монтажный автомат SIPLACE SX1/SX2
1 Введение Руководство по эксплуатации SIPLACE SX1/SX2
1.1 SIPLACE SX1/SX2 Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
18
Монтажные автоматы SIPLACE SX1 и SX2 характеризуются
– высочайшей точностью,
– большой гибкостью при выборе конфигурации,
– модульным построением головок и порталов,
– высокой производительностью монтажа, позволяющей использовать их для производ-
ства аппаратуры класса Hi-End,
– широким спектром монтируемых компонентов 03015 размером до
125 мм x 10 мм.
Для обработки компонентов применяются три варианта монтажа:
– Вариант монтажа Collect&Place,
– вариант монтажа Pick&Place
– сочетание вариантов монтажа Collect&Place и Pick&Place (смешанный режим).
Монтажный автомат SIPLACE SX1 имеет один портал, монтажный автомат SIPLACE SX2 –
два портала. В соответствии с разработанным в SIPLACE принципом модульности головок
и порталов обеспечивается быстрая и несложная замена монтажных головок и порталов.
Обзор конфигураций монтажных головок приведен в разделе 1.1.1
на странице 19.
Независимо друг от друга монтажные головки выполняют быстрое и точное позиционирова-
ние по осям X и Y с помощью линейных электродвигателей.
Для транспортировки печатных плат доступны одинарный транспортер SIPLACE и гибкий
двойной транспортер SIPLACE.
Для подачи компонентов предусмотрены два места установки, которые могут быть осна-
щены тележками для компонентов, имеющими до 60 дорожек.
В качестве
альтернативы на каждом из двух мест установки можно пристыковать устрой-
ство смены Waffle-Pack (WPC5 или WPC6). Если на одном из мест установки размещено
устройство WPC5/WPC6, то на другом месте установки должна быть размещена тележка
для компонентов с 30 дорожками.
Руководство по эксплуатации SIPLACE SX1/SX2 1 Введение
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 1.1 SIPLACE SX1/SX2
19
1.1.1 Обзор конфигураций монтажных головок
1
Автомат Монтажная головка Стандартные камеры Опции
SIPLACE
SX1
C&P20 Камера для компонентов,
тип 23
– Камера для компонентов, тип
41
CPP Камера для компонентов,
тип 30
– Стационарная камера, тип 33
TH Камера для компонентов,
тип 33
– Стационарная камера, тип 25
(только на месте установки 1)
SIPLACE
SX2
C&P20 / C&P20 Камера для компонентов,
тип 23
– Камера для компонентов, тип
41
CPP/CPP
Камера для компонентов,
тип 30
– Стационарная камера, тип 33
CPP/TH
Камера для компонентов,
тип 30
Стационарная камера,
тип 33
– Стационарная камера, тип 25
(только на месте установки 1)
TH / TH
Стационарная камера,
тип 33
– Стационарная камера, тип 25
(только на месте установки 1)
