Руководство по эксплуатации SIPLACE SX1/SX2 3 Технические характеристики и узлы Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 3.10 Тележка для компонентов SIPLACE SX1/SX2 181 3 ВНИМАНИЕ Опасность повреждения рукоя то …
3 Технические характеристики и узлы Руководство по эксплуатации SIPLACE SX1/SX2
3.10 Тележка для компонентов SIPLACE SX1/SX2 Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
180
3

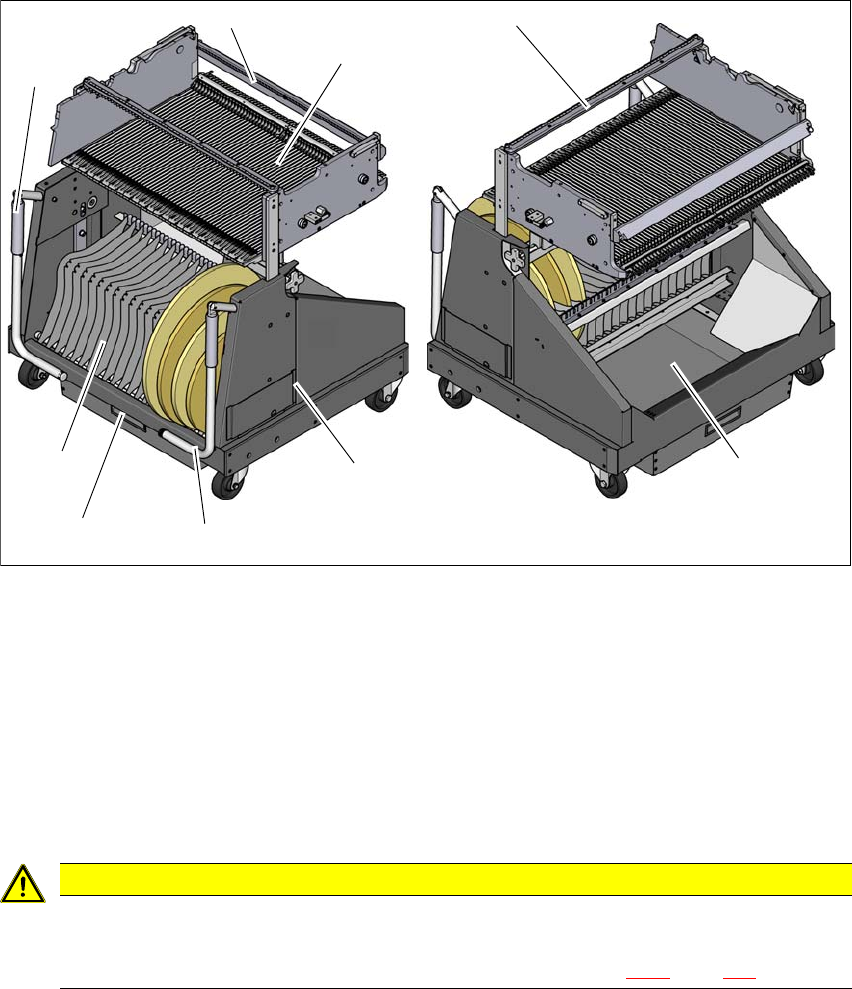

Рис. 3.10 - 3 Тележка для компонентов, SIPLACE SX1/SX2 с 60 дорожками, вид спереди и сзади
(1) Шасси
(2) Стол для компонентов
(3) Контейнер для ленты
(4) Контейнер для отходов ленты
(5) Рукоятка
(6) Защита от проникновения
3
ВНИМАНИЕ
Соблюдать указания по технике безопасности!
При извлечении контейнера для отходов ленты из тележки для компонентов со-
блюдайте указание по технике безопасности в разделе 5.8.2
, стр. 266.
(1)
(2)
(5)
(4)
(3)
(5)
(4)
(6)
(6)
Руководство по эксплуатации SIPLACE SX1/SX2 3 Технические характеристики и узлы
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 3.10 Тележка для компонентов SIPLACE SX1/SX2
181
3
ВНИМАНИЕ
Опасность повреждения рукояток!
Во время транспортировки тележки для компонентов существует опасность по-
вреждения рукояток.
При транспортировке не поднимайте тележку за рукоятки.
Используйте рукоятки только для толкания тележки.
Для транспортировки тележки или поднятия ее с поддона используйте вилоч-
ный погрузчик.
3 Технические характеристики и узлы Руководство по эксплуатации SIPLACE SX1/SX2
3.10 Тележка для компонентов SIPLACE SX1/SX2 Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
182
3.10.2 Описание
Контейнер для рулона ленты в стандартном исполнении вмещает рулоны с размером до
17" (432 мм).
Между контейнером для ленты и тележкой для компонентов справа и слева имеются за-
зоры толщиной 5 мм для закрепления спецификаций оснастки.
На нижней стороны шасси располагается выдвижной контейнер для отходов ленты. Об-
резки ленты попадают по лотку в
контейнер для отходов, который, в зависимости от обра-
зования отходов, необходимо регулярно опорожнять.
Рукоятки можно складывать вверх и вниз.
3
3
УКАЗАНИЕ
Для работы автомата необходимо, чтобы все тележки для компонентов были при-
стыкованы к автомату.
Выполните оснастку свободных мест установок подающими модулями Dummy,
как это описано в разделе 2.7.5.1
, на странице 82.
Размеры тележки для компонентов
Тележка для компонентов с 60 дорожками
(длина x ширина)
Тележка для компонентов с 30 дорожками
(
длина x ширина)
760 мм x 864 мм
760 мм x 471 мм
Высота с поднятыми рукоятками
Высота транспортера ПП 900 мм
Высота транспортера ПП 930 мм
Высота транспортера ПП 950 мм
934 мм
964 мм
984 мм
Масса тележки для компонентов с 60
дорожками
без подающих модулей
с полностью оснащенными подающими
модулями
Масса тележки для компонентов с 30
дорожками
без подающих модулей
с полностью оснащенными подающими
модулями
104 кг
266 кг
76 кг
157 кг
Диаметр рулона ленты
Стандарт
максимум
до 432 мм (17“)
483 мм (19“)
Места установки для подающих модулей
Тележка для компонентов с 60 дорожками
Тележка для компонентов с 30 дорожками
60 подающих модулей по 8 мм
30 подающих модулей по 8 мм
Время смены тележки для компонентов < 1 минуты
