3.10.4 Размеры тележки для компонентов
3

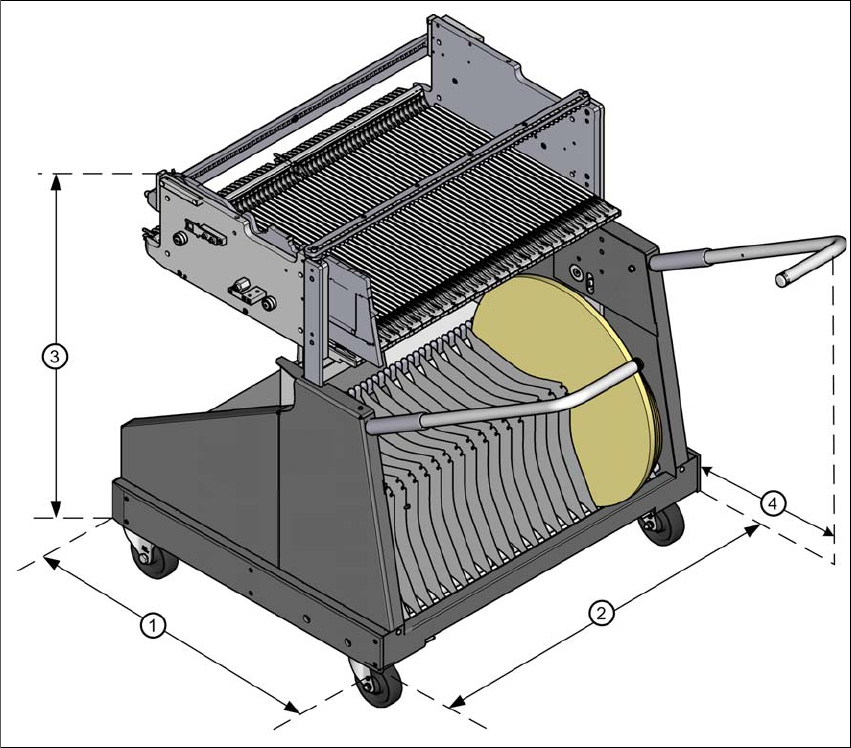

Рис. 3.10 - 5 Размеры тележки для компонентов, SIPLACE SX1/SX2, все размеры в миллиметрах
(1) Длина = 760 мм
(2) Ширина = 864 мм
(3) Высота (в зависимости от регулировки высоты)
– при 900 мм = 934 мм
– при 930 мм = 964 мм
– при 950 мм = 984 мм
(4) Расстояние для поднятой рукоятки = 476 мм
Руководство по эксплуатации SIPLACE SX1/SX2 3 Технические характеристики и узлы
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 3.10 Тележка для компонентов SIPLACE SX1/SX2
185
3.10.5 Стол для компонентов SIPLACE SX1/SX2
Подающие модули укладывают передней направляющей скольжения на вспомогательное
устройство ввода. При вдвигании подающий модуль скользит своими направляющими по
направляющему профилю до упорной планки. В центрирующее отверстие в упорной
планке входит центрирующий штифт "впереди" модуля подачи X. Одновременно блокиру-
ющий стопор стола для компонентов фиксируется на замыкающем ролике подающего мо-
дуля. Центрирующий штифт
"сзади" в верхней части подающего модуля входит в выемку
центрирующей планки.
3

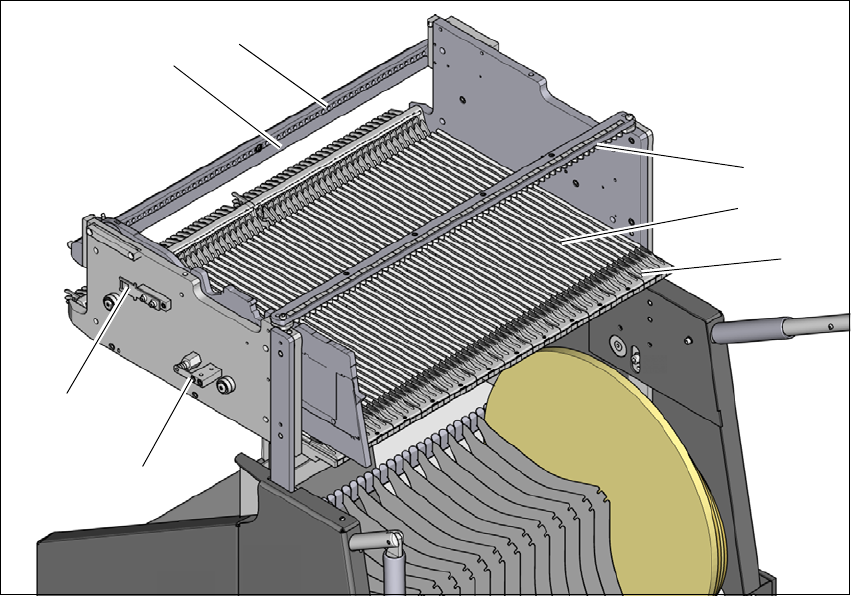

Рис. 3.10 - 6 Стол для компонентов, вид сзади
(1) Вспомогательное устройство ввода
(2) Направляющий профиль (Ω-образный профиль)
(3) Центрирующая планка для захвата "заднего" центрирующего штифта подающих моду-
лей Х
(4) Упорная планка
(5) Центрирующие отверстия
(6) Контактный язычок предохранительного выключателя контура аварийного отключения
(7) Блокировка
(1)
(2)
(3)
(4)
(5)
(6)
(7)
3 Технические характеристики и узлы Руководство по эксплуатации SIPLACE SX1/SX2
3.10 Тележка для компонентов SIPLACE SX1/SX2 Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
186
3

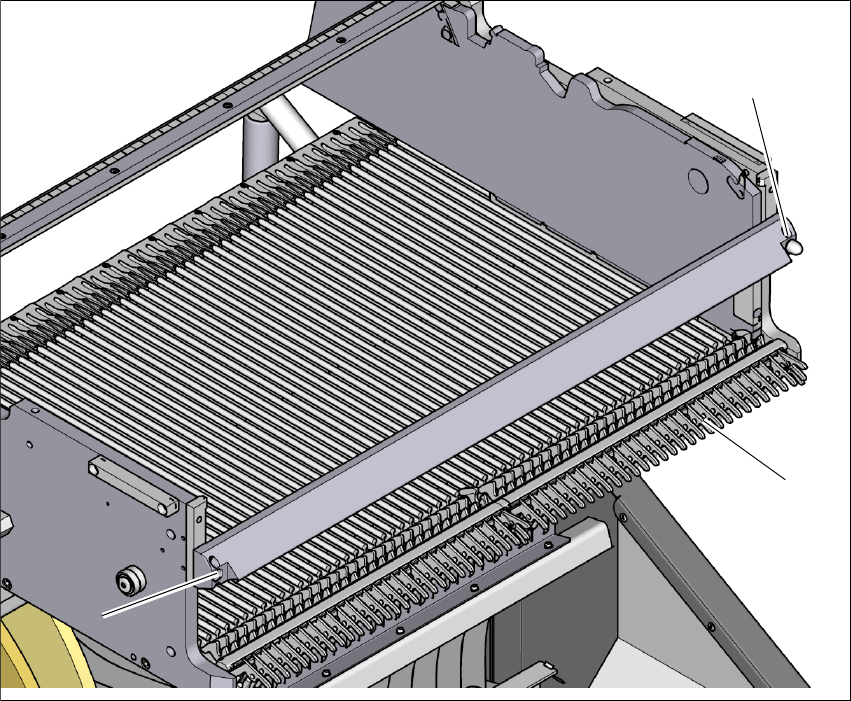

Рис. 3.10 - 7 Стол для компонентов, вид спереди
(1) Блокирующие стопоры
(2) Центрирующий штифт на столе для компонентов
(3) Центрирующее отверстие на столе для компонентов
(1)
(2)
(3)
