Рис. 3.10 - 7 Стол для компонентов, вид спереди
(1) Блокирующие стопоры
(2) Центрирующий штифт на столе для компонентов
(3) Центрирующее отверстие на столе для компонентов
(1)
(2)
(3)
Руководство по эксплуатации SIPLACE SX1/SX2 3 Технические характеристики и узлы
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 3.10 Тележка для компонентов SIPLACE SX1/SX2
187
3.10.6 Держатель дополнительного ролика ленты для стола для компонентов
3
Рис. 3.10 - 8 Держатель дополнительного ролика ленты
(1) Держатель дополнительного ролика ленты, изделие № 03075622-xx
(2) Зажимное устройство для фиксатора
Подающие модули серии Х могут использовать ленту безо всяких проблем, если попереч-
ное смещение между подающим модулем и рулоном ленты не превышает 60 мм. Если с
предписанным оснащением соблюдение максимального допустимого смещения невоз-
можно, мы рекомендуем использовать держатель дополнительного ролика ленты (
поз. 1).
Вставьте фиксатор в зажимное устройство (поз. 2) и двигайте его до тех пор, пока не умень-
шится значение максимально допустимого смещения - 60 мм. Тележка для подачи компо-
нентов имеет, в общей сложности, 5 зажимных устройств. На каждый держатель ролика
ленты помещаются 2 ролика. Таким образом, над контейнером для ленты можно располо-
жить до
десяти роликов ленты диаметром 15" (381 мм).
Макс. 60 мм
(1)
(2)
3 Технические характеристики и узлы Руководство по эксплуатации SIPLACE SX1/SX2
3.10 Тележка для компонентов SIPLACE SX1/SX2 Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
188
3.10.7 Контейнер для ленты
3.10.7.1 Описание
В контейнер для ленты помещаются рулоны с диаметром до 19" (483 мм). Применение раз-
делительных пластин описывается в разделе 5.9.5
на стр. 271.
3

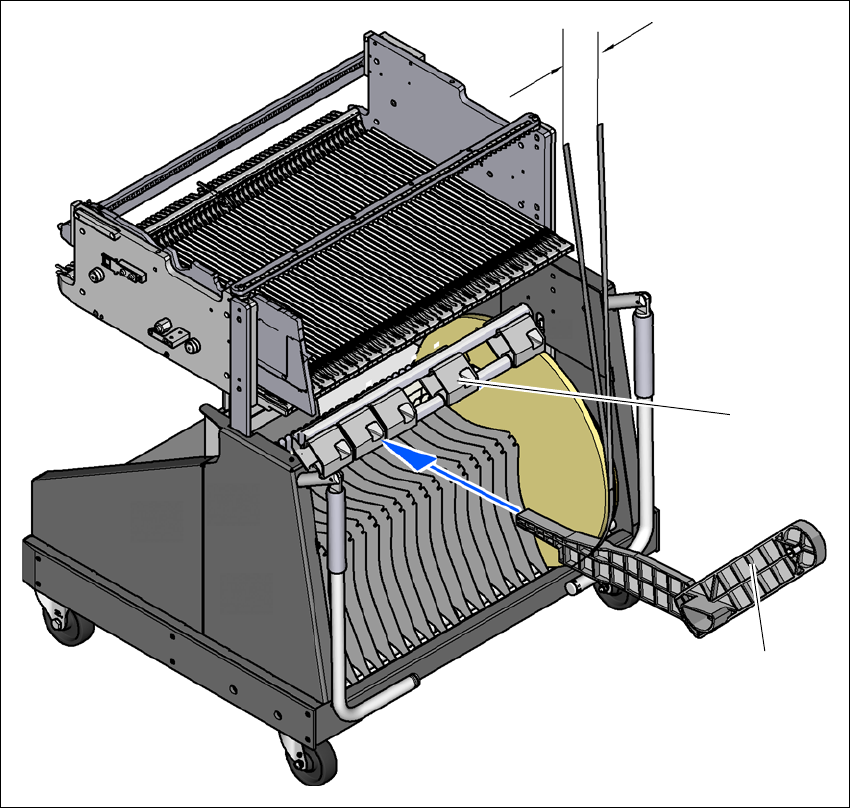

Рис. 3.10 - 9 Тележка для компонентов, SIPLACE SX1/SX2, с контейнером для ленты
(1) Контейнер для ленты с разделительными пластинами
(2) Контейнер для отходов ленты
(1)
(2)
