Руководство по эксплуатации SIPLACE SX1/SX2 3 Технические характеристики и узлы Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 3.10 Тележка для компонентов SIPLACE SX1/SX2 189 3.10.7.2 М аксим альный диаметр рулона ле …
3 Технические характеристики и узлы Руководство по эксплуатации SIPLACE SX1/SX2
3.10 Тележка для компонентов SIPLACE SX1/SX2 Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
188
3.10.7 Контейнер для ленты
3.10.7.1 Описание
В контейнер для ленты помещаются рулоны с диаметром до 19" (483 мм). Применение раз-
делительных пластин описывается в разделе 5.9.5
на стр. 271.
3
Рис. 3.10 - 9 Тележка для компонентов, SIPLACE SX1/SX2, с контейнером для ленты
(1) Контейнер для ленты с разделительными пластинами
(2) Контейнер для отходов ленты
(1)
(2)
Руководство по эксплуатации SIPLACE SX1/SX2 3 Технические характеристики и узлы
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 3.10 Тележка для компонентов SIPLACE SX1/SX2
189
3.10.7.2 Максимальный диаметр рулона ленты в зависимости от высоты транспор-
тера ПП
3
3
3.10.8 Спускной лоток для обрезков ленты
3

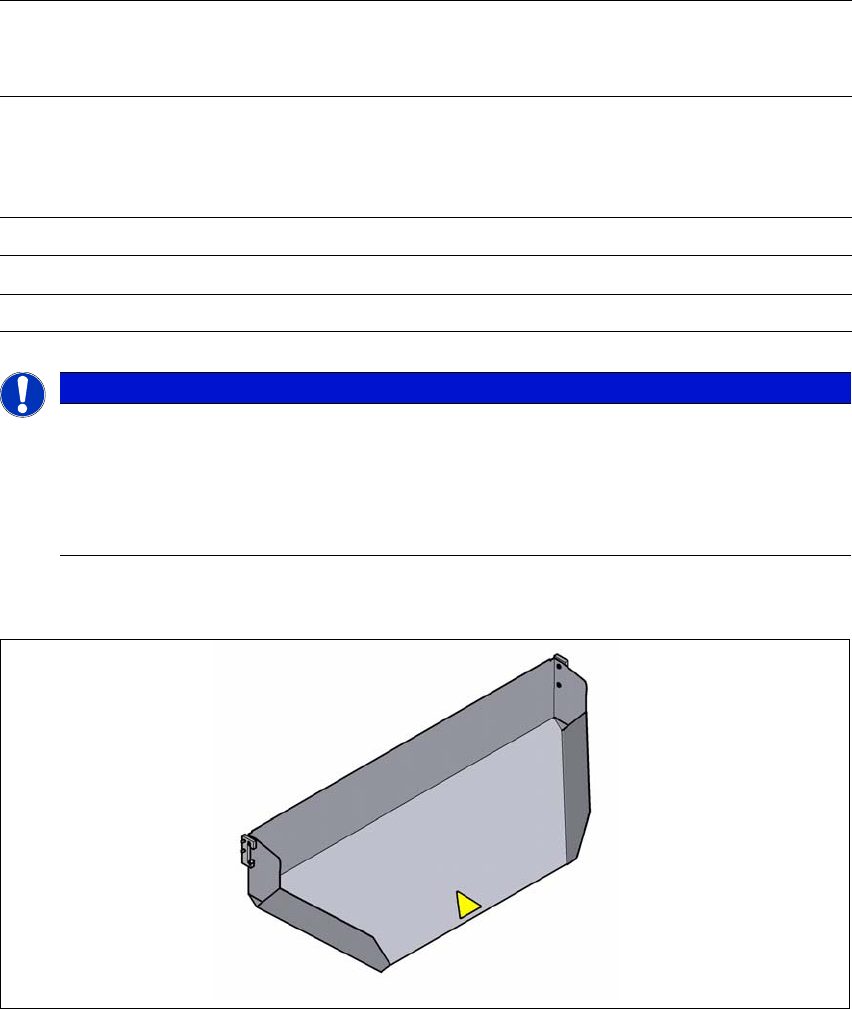

Рис. 3.10 - 10 Спускной лоток для обрезков ленты для втягивающего устройства тележки подачи компонен-
тов
Без держателя
дополнительного
рулона ленты
С держателем дополнительного рулона
ленты
Высота
транспортера ПП
тележки для
компонентов
Диаметр рулона
ленты
Диаметр рулона ленты
без вставной оси со вставной
осью
900 мм 19" 17" 15"
930 мм 19" 19" 17"
950 мм 19" 19" 19"
УКАЗАНИЕ
Использование вставных осей
Как правило, при использовании тележек для компонентов SIPLACE SX1/SX2 встав-
ные оси не требуются.
Используйте вставные оси в случае многократного поступления сообщения об
ошибке "Timeout" на подающем модуле X.
3 Технические характеристики и узлы Руководство по эксплуатации SIPLACE SX1/SX2
3.10 Тележка для компонентов SIPLACE SX1/SX2 Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
190
3
3
3.10.9 Направляющий канал для пустой ленты на втягивающем устройстве
тележки для компонентов
В стандартном исполнении направляющий канал для пустой ленты может подводить к
пневматическому резаку ленту с высотой гнезда максимум 12 мм.
3

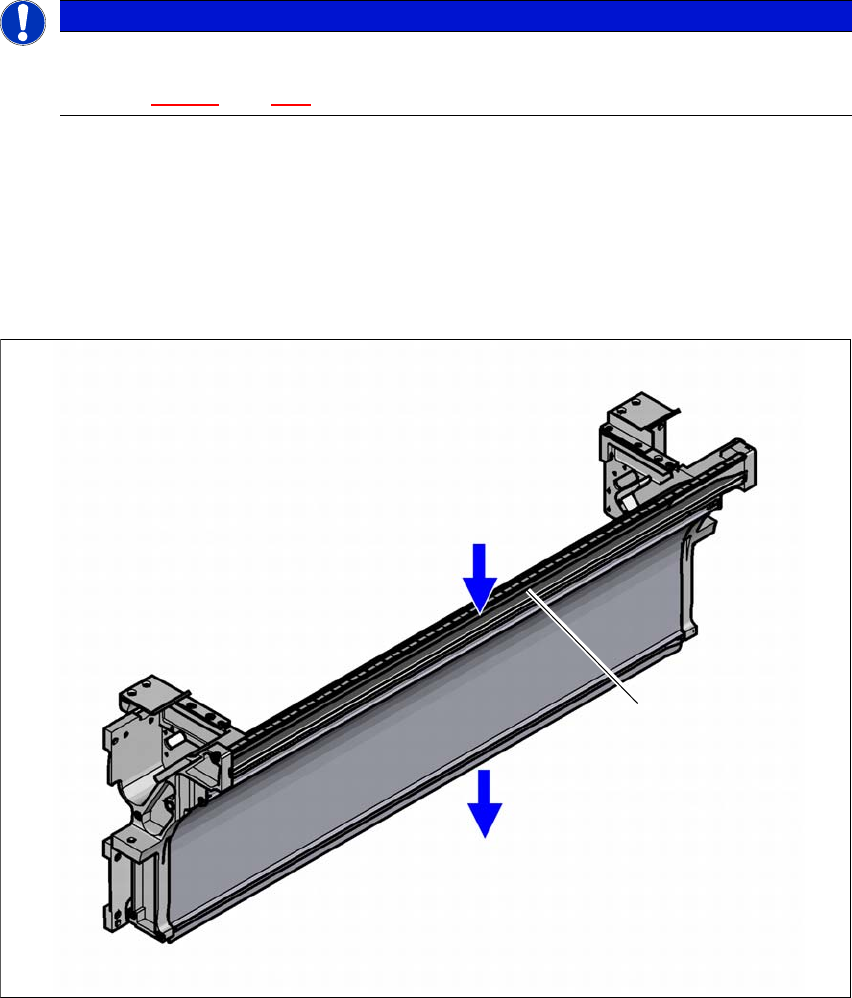

Рис. 3.10 - 11 Направляющий канал для пустой ленты на втягивающем устройстве тележки для компонен-
тов SIPLACE SX1/SX2
(1) Впускная прорезь для пустой ленты
(2) Выпускная прорезь для пустой ленты над пневматическим резаком
(3) Разделительная пластина для ленты < 12 мм, для ленты > 12 мм, съемная
УКАЗАНИЕ
Спускной лоток для обрезков ленты для SIPLACE SX1/SX2 можно смонтировать
только на втягивающем устройстве тележки для компонентов для SIPLACE SX1/SX2
(см. рис. 5.15 - 4
, стр. 297).
(1)
(2)
(3)
