3 Технические характеристики и узлы Руков одство по эксп луатации SIPLACE SX1/SX2 3.10 Тележка для компонентов SIPLACE SX1/SX2 Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 192
Руководство по эксплуатации SIPLACE SX1/SX2 3 Технические характеристики и узлы
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 3.10 Тележка для компонентов SIPLACE SX1/SX2
191
3
УКАЗАНИЕ
Опасность возникновения заторов!
При работе подающих модулей с низкими гнездами рядом с модулями с высокими
гнездами существует опасность заторов пустых лент.
Не располагайте подающие модули с низкими гнездами непосредственно ря-
дом с подающими модулями с высокими гнездами.
Если высота карманов ленты превышает 12 мм, разделительную пластину (поз. 3
на рис. 3.10 - 11
) можно снять (см. раздел 4.5, стр. 232).
3 Технические характеристики и узлы Руководство по эксплуатации SIPLACE SX1/SX2
3.10 Тележка для компонентов SIPLACE SX1/SX2 Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
192
Руководство по эксплуатации SIPLACE SX1/SX2 4 Монтаж и ввод в эксплуатацию
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 4.1 Транспортировка и конфигурация на момент поставки
193
4 Монтаж и ввод в эксплуатацию
4.1 Транспортировка и конфигурация на момент
поставки
4.1.1 Транспортная упаковка
В пределах Европы автомат и тележки для компонентов поставляются на двух деревянных
поддонах, упакованными в пластиковую пленку. За пределами Европы автомат и тележка
для подачи компонентов поставляются в деревянных транспортировочных ящиках.
4.1.1.1 Размеры транспортной упаковки
Размеры поддонов и деревянных ящиков приведены в таблице ниже:
4

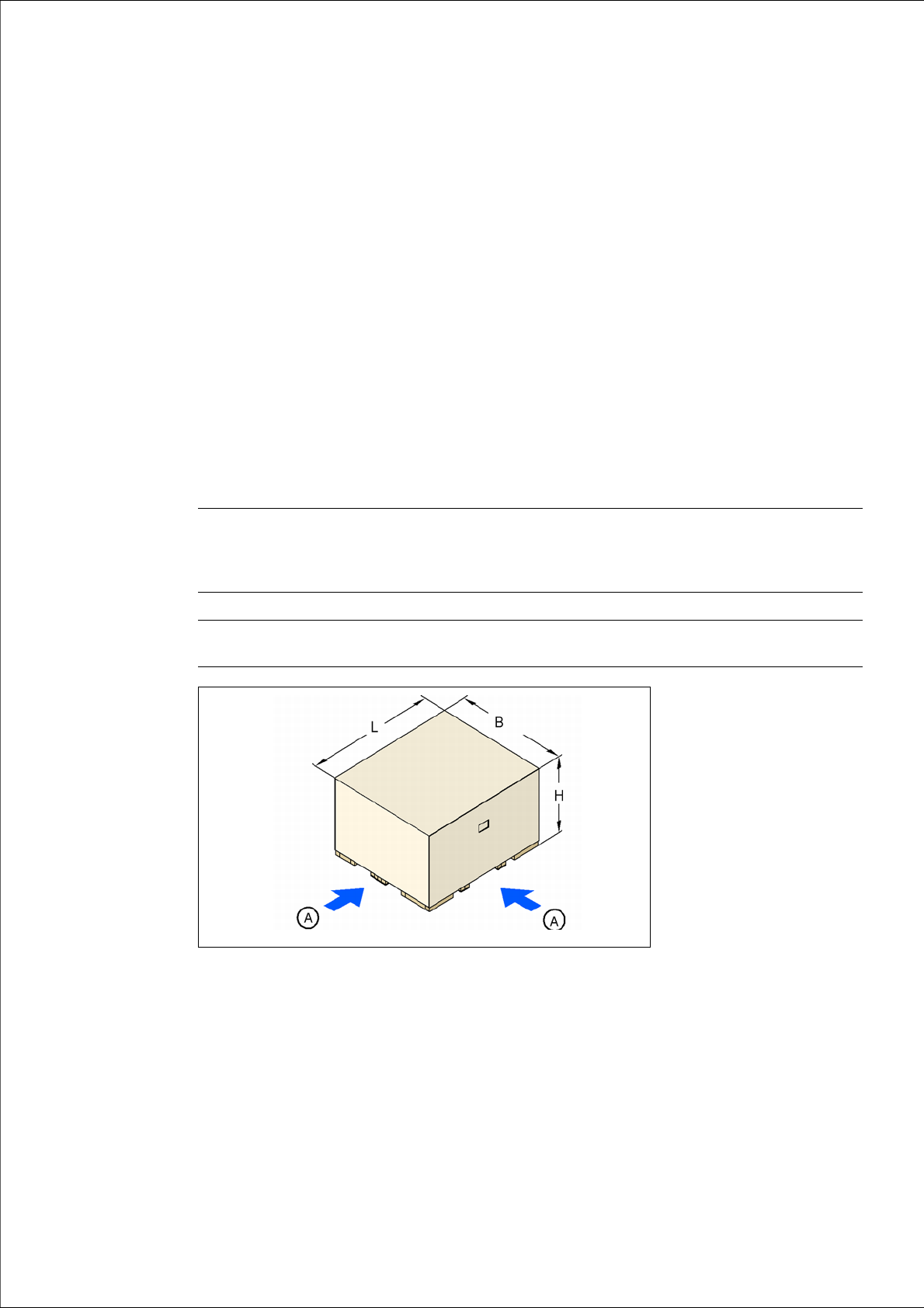

Рис. 4.1 - 1 Транспортировочный ящик - размеры в миллиметрах
(A) Места захвата вилами автопогрузчика
Автомат (Д x Ш x В) Тележка для
компонентов 60 (Д x Ш
x В)
Тележка для
компонентов 30 (Д x Ш
x В)
Поддон 2630 мм x 1840 мм 2060 мм x 1350 мм 1700 мм x 1180 мм
Деревян-
ный ящик
2630 мм x 1840 мм x
1880 мм
2060 мм x 1350 мм x
1300 мм
1700 мм x 1200 мм x
1330 мм
