Руководство по эксплуатации SIPLACE SX1/SX2 4 Монтаж и ввод в эксплуатацию Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 4.1 Транспортировка и конфигурация на момент поставки 199 4 4 Рис . 4.1 - 3 Опорные повер хности…
4 Монтаж и ввод в эксплуатацию Руководство по эксплуатации SIPLACE SX1/SX2
4.1 Транспортировка и конфигурация на момент поставки Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
198
4.1.5.2 Транспортные средства
Используйте для транспортировки автомата вилочный погрузчик со следующими характе-
ристиками:
4.1.5.3 Места захвата вилами автопогрузчика на автомате
На рисунке 4.1 - 3, стр. 199, показаны места захвата вилочным погрузчиком на автомате при
поднятии его с поддона или транспортировке без поддона.
4
4
4
Длина вилки Мин. 1800 мм
Грузоподъемность Мин. 6000 кг
Ширина вилочного захвата, если вилы располагаются
параллельно направлению транспортировки печатных плат
Около 420 мм
УКАЗАНИЕ
Предотвращение повреждения автомата
При перемещении на длительные расстояния обязательно транспортируйте ав-
томат вилочным погрузчиком на поддоне.
ОСТОРОЖНО
Выверка вил!
Перед подниманием автомата обязательно выполняйте требования следующих
пунктов, чтобы исключить вероятность его необратимых повреждений:
– вилы должны располагаться параллельно транспортеру ПП;
– вилы должны быть выверены по центру машины.
ОСТОРОЖНО
Опасность повреждения из-за слишком большой ширины вилочного захвата!
Увеличение ширины вилочного захвата настолько, что автомат будет подниматься
вне опорной поверхности, может привести к деформации рамы машины и повреж-
дению кабелей/магистралей.
Разводите вилы лишь таким образом, чтобы они всегда располагались в преде-
лах области опорной поверхности с нижней стороны машины (см. рис. 4.1 - 3
,
стр. 199
).
Руководство по эксплуатации SIPLACE SX1/SX2 4 Монтаж и ввод в эксплуатацию
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 4.1 Транспортировка и конфигурация на момент поставки
199
4
4

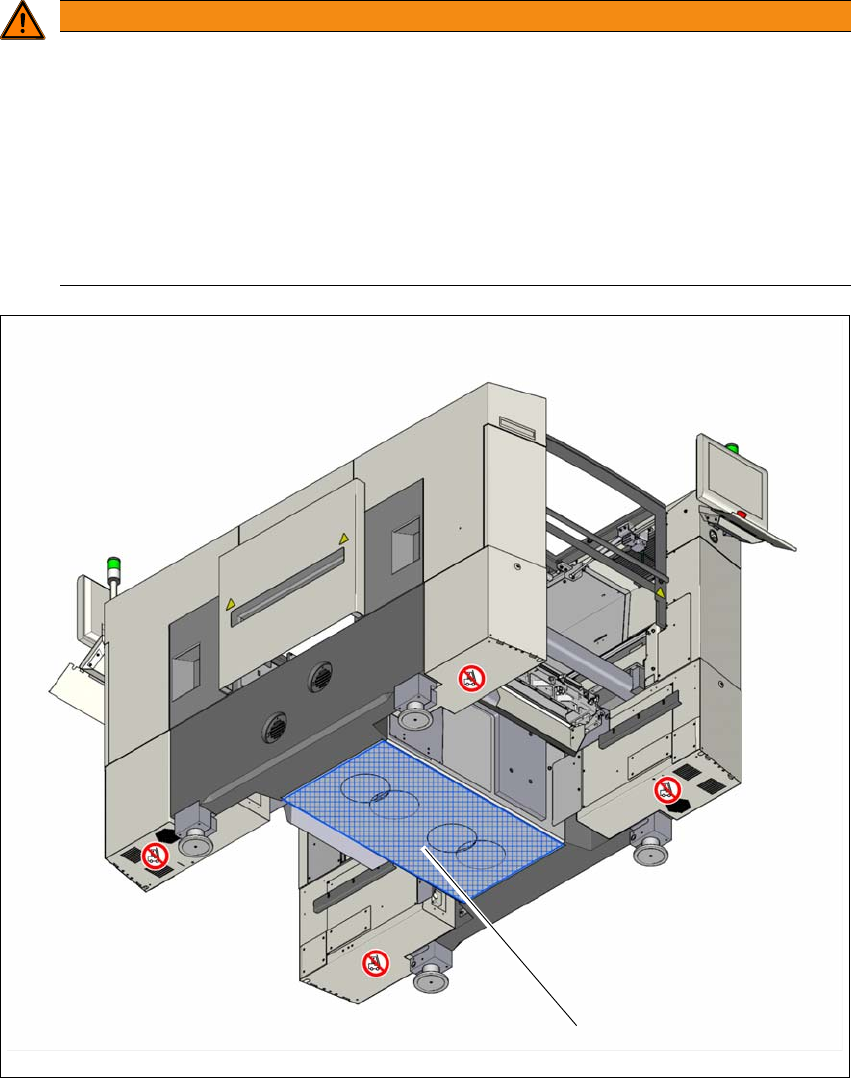

Рис. 4.1 - 3 Опорные поверхности - вилы параллельно к направлению транспортировки печатных плат
(1) Опорная поверхность для вил вилочного погрузчика
ОСТОРОЖНО
Опасность повреждения из-за односторонней нагрузки!
Односторонняя нагрузка на ножки машины (напр., вследствие перекоса автомата)
может привести к деформации крепления ножек.
Следите за тем, чтобы вилы при поднимании автомата были нагружены равно-
мерно.
Используйте прочную опору между вилами и автоматом.
Во избежание опрокидывания автомата процесс поднятия должен контролиро-
ваться вторым сотрудником.
(1)
4 Монтаж и ввод в эксплуатацию Руководство по эксплуатации SIPLACE SX1/SX2
4.1 Транспортировка и конфигурация на момент поставки Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
200
4.1.5.4 На что необходимо обязательно обращать внимание при транспортировке
4
ОСТОРОЖНО
Опасность повреждения!
Резьба для ножек машины в раме автомата может быть повреждена трением о пол
или ударами.
При транспортировке обязательно убедитесь в том, что все ножки машины ото-
рвались от поверхности.
