1 Введение Руководство по эксплуатации SIPLACE SX1/SX2
1.2 Описание машины Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
20
1.2 Описание машины
1.2.1 Принцип SIPLACE
Монтажные головки берут компоненты с зафиксированных модулей подачи на тележках
для компонентов или с лотков устройства смены Waffle-Pack и монтируют их на неподвиж-
ных печатных платах.
Монтажный автомат SIPLACE SX1/SX2 располагает одной сборочной зоной, одним одинар-
ным или одним двойным транспортером. При наличии двойного транспортера возможен од-
новременный монтаж двух печатных плат.
Принцип „неподвижного
компонента“ и „неподвижной печатной платы“, который зарекомен-
довал себя наилучшим образом на всех автоматах SIPLACE, имеет целый ряд существен-
ных преимуществ:
– добавление компонентов или сращивание лент не приводит к останову линии.
– плавная подача компонентов обеспечивает надежность забора даже самых мелких
компонентов (напр., 03015).
– в процессе монтажа неподвижная печатная плата препятствует смещению
компонен-
тов.
– комбинация монтажных головок с механизмом смены приcосов гарантирует постоян-
ную оптимальную конфигурацию присосок для соответствующего монтажного про-
цесса. Благодаря этому достигается сокращение путей перемещения и оптимизация
монтажной последовательности.
Высокая гибкость, экономическая эффективность и надежность оснащения являются га-
рантами высокой производительности автоматов SIPLACE.
Минимальные простои повышают эффективность использования и
повышают производи-
тельность.

Руководство по эксплуатации SIPLACE SX1/SX2 1 Введение
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 1.2 Описание машины
21
1.2.2 Серийный номер автомата
Серийный номер автомата указан на внутренней стороне рамы машины, у места установки
1.
1

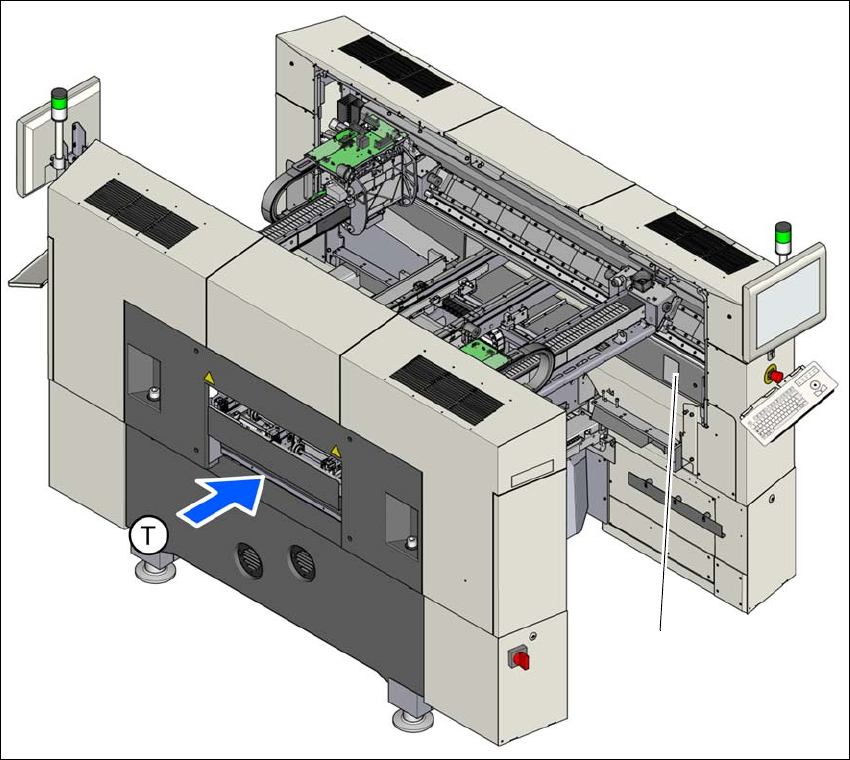

Рис. 1.2 - 1 Положение заводской таблички с серийным номером
(T) Направление транспортировки
(1) Заводская табличка
(1)
