Руководство по эксплуатации SIPLACE SX1/SX2 4 Монтаж и ввод в эксплуатацию
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 4.2 Инфраструктура места монтажа
203
4.2.2.2 Разъем для подачи сжатого воздуха на автомате
4

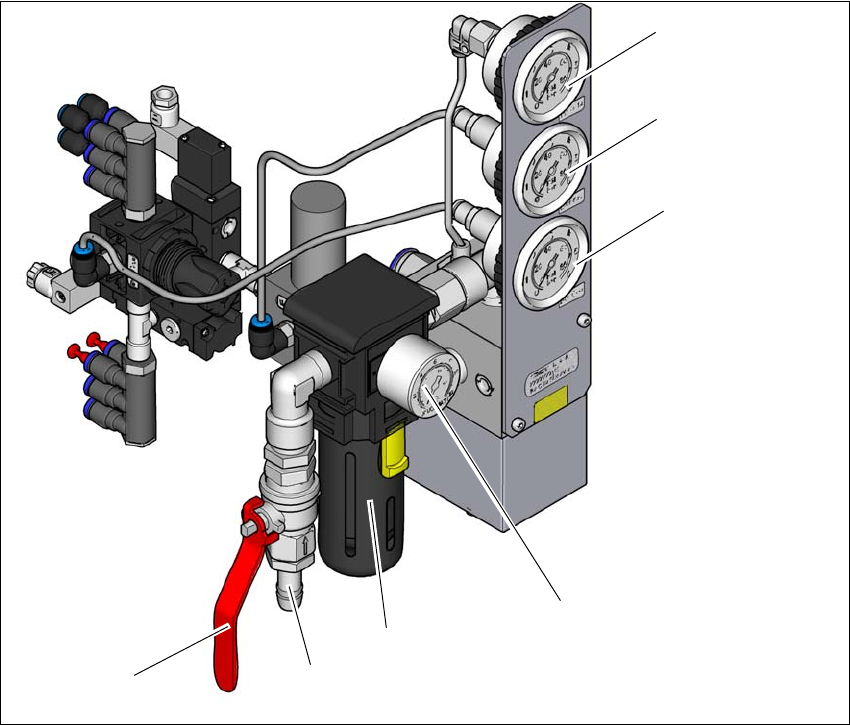

Рис. 4.2 - 1 Пневматический блок на автомате
Пояснения к изображению 4.2 - 1
(1) Манометр давления питания порталов 1 и 2
Заданное давление: 0,46 ± 0,01 МПа, 4,6 ± 0,1 бар (диапазон индикации 0 - 0,6 МПа, 0
- 6 бар)
(2) Манометр давления питания компонентов машины
Заданное давление: 0,5 ± 0,025 МПа, 5 ± 0,25 бар (диапазон индикации 0 - 0,6 МПа, 0 -
6 бар)
(3) Манометр давления питания подающих модулей с подачей россыпью (Bulkcase)
Заданное давление: 0,25 ± 0,05 МПа, 2,5 ± 0,5 бар (диапазон индикации: 0 - 0,6 МПа, 0
- 6 бар)
(4) Манометр входного давления
Заданное давление: 0,5 - 1,0 МПа, 5 - 10 бар (диапазон индикации: 0 - 1,0 МПа, 0 - 10 бар)
(5) Фильтр сжатого воздуха
(6) Пневматическое присоединение
(7) Запорный кран в положении "ВКЛ"
(6)
(1)
(2)
(3)
(4)
(5)
(7)
4 Монтаж и ввод в эксплуатацию Руководство по эксплуатации SIPLACE SX1/SX2
4.2 Инфраструктура места монтажа Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
204
4.2.3 Сетевое питание
4
Рис. 4.2 - 2 Расположение элементов электроснабжения на автомате
(1) Трансформатор (за спускным лотком для обрезков ленты) в раме машины
(2) Боковая крышка
(3) Блокировка
(4) Главный выключатель со страховкой от несанкционированного включения
(5) Передняя крышка
(6) Сетевой кабель
(3)
(4)
(5)
(1)
(2)
(6)
Руководство по эксплуатации SIPLACE SX1/SX2 4 Монтаж и ввод в эксплуатацию
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 4.2 Инфраструктура места монтажа
205
4.2.3.1 Правила техники безопасности
4
4.2.3.2 Проверка сетевого питания
Проверьте, соответствует ли электроснабжение от сети указанным спецификациям ма-
шины (см. таблицу в разделе 3.2
, стр. 103).
4
ОПАСНО
Опасное напряжение!
На автомат подается сетевое напряжение 3x200В~, 3 x 208 В~, 3 x 220 В~, 3 x 230
В~, 3 x 380 В~, 3 x 400 В~ или 3 x 415 В~ ± 5 %, 50/60 Гц. В связи с этим части авто-
мата находятся под опасными напряжениями, даже при выключенном главном вы-
ключателе.
Ненадлежащее обращение с этим автоматом может привести к смерти или тяжело-
му травмированию, а также значительному материальному ущербу.
Соблюдать действующие инструкции по технике безопасности и предписания
DIN (в первую очередь EN 60204, часть 1 или IEC 60204, часть 1), а также пред-
писания страны эксплуатации.
Открывать крышки выдвижного блока электропитания разрешается только ква-
лифицированному и/или обученному персоналу.
УКАЗАНИЕ
Пиковые нагрузки в сети электропитания
Вследствие ограничений технического характера в сети электропитания возникают
пиковые нагрузки.
В случае необходимости узнайте полное сопротивление сети в предприятии
электроснабжения.
