4 Монтаж и ввод в эксплуатацию Руководство по эксплуатаци и SIPLACE SX1/SX2 4.2 Инфраструктура места монтажа Начиная с версии ПО SR.70 6.1 SP1 Издание 10/2014 208 4.2.3.5 Под соединение сетев ого питающего кабеля 4 Рис .…
Руководство по эксплуатации SIPLACE SX1/SX2 4 Монтаж и ввод в эксплуатацию
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 4.2 Инфраструктура места монтажа
207
4.2.3.4 Сетевое подключение - конфигурация при отгрузке
В зависимости от сетевого питания выполняется и сетевое подключение отгружаемого обо-
рудования.
– Машина конфигурирована на работу с напряжениями 204 В AC, 220 В AC или 230 В AC.
На машине смонтирован сетевой кабель БЕЗ штекера. 4
4

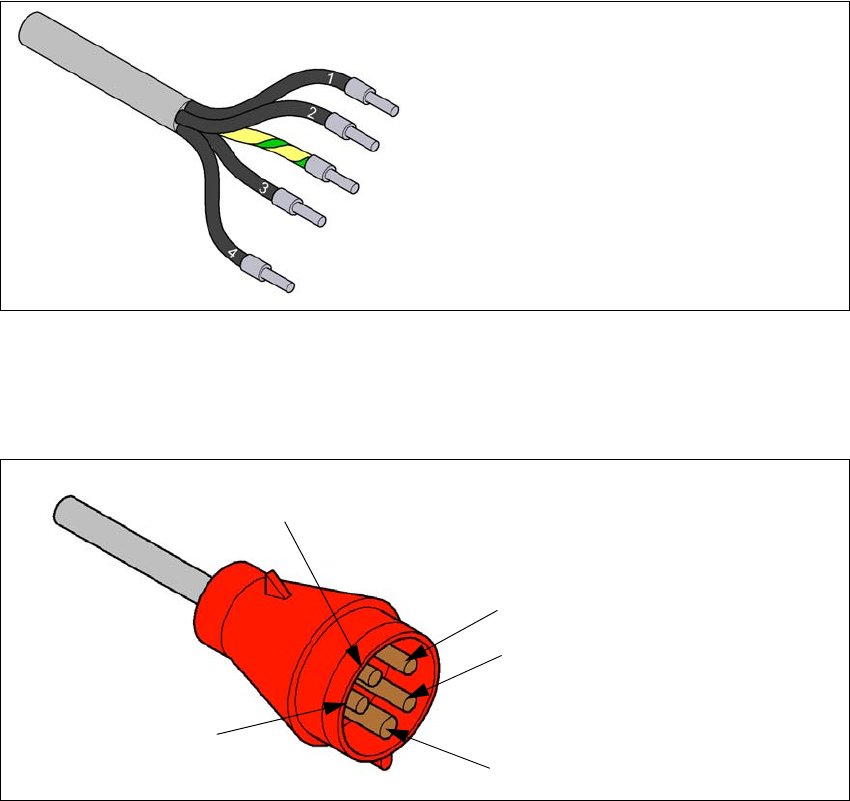

Рис. 4.2 - 3 Обозначение жил сетевого кабеля
– Машина конфигурирована на работу с напряжениями 380 В AC, 400 В AC или 415 В AC.
На машине смонтирован сетевой кабель со штекером Cekon. 4
4
Рис. 4.2 - 4 Распределение выводов штекера Cekon
1 = (L1): фаза трехфазного тока
2 = (L2): фаза трехфазного тока
3 = (L3): фаза трехфазного тока
4 = (N): нулевой провод
Зеленый/желтый = (PE): защитный про-
водник
PE
L1
L2
L3
N
4 Монтаж и ввод в эксплуатацию Руководство по эксплуатации SIPLACE SX1/SX2
4.2 Инфраструктура места монтажа Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
208
4.2.3.5 Подсоединение сетевого питающего кабеля
4

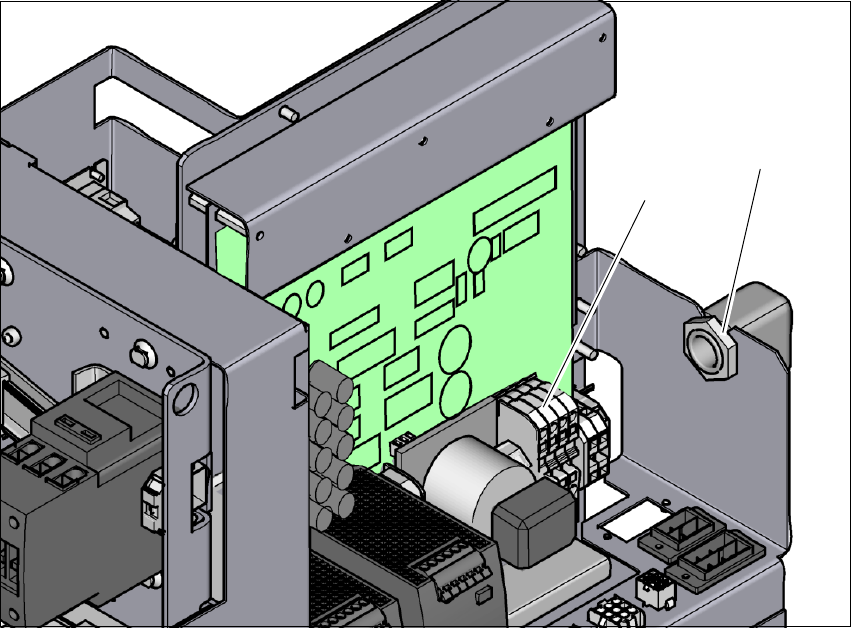

Рис. 4.2 - 5 Клеммная колодка для подсоединения сетевого кабеля
(1) Клеммная колодка (X99)
(2) Кабельное резьбовое соединение
Запрессуйте на конце каждой жилы кабельный наконечник.
Открутите гайку кабельного резьбового соединения (поз. 2).
Введите сетевой кабель через кабельное резьбовое соединение (поз. 2) к клеммной ко-
лодке X99 (поз. 1).
Подключите кабель на клеммной колодке X99 (поз. 1)
(L1): фаза трехфазного тока 4
(L2): фаза трехфазного тока 4
(L3): фаза трехфазного тока 4
(N): нулевой провод 4
(PE): защитный проводник PE 4
Обеспечьте достаточно большой радиус изгиба. Жилы не должны перегибаться.
Вручную затяните кабельное резьбовое соединение.
(1)
(2)
Руководство по эксплуатации SIPLACE SX1/SX2 4 Монтаж и ввод в эксплуатацию
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 4.2 Инфраструктура места монтажа
209
4.2.3.6 Проверка присоединений на первичной стороне трехфазного трансформа-
тора T1
Первичная сторона трехфазного трансформатора должна быть конфигурирована для соот-
ветствующего напряжения питания.
Проверьте на клеммной колодке (поз. 1), правильно ли подключена первичная сторона
трансформатора (кабель в поз. 2) для имеющегося напряжения питания.
4

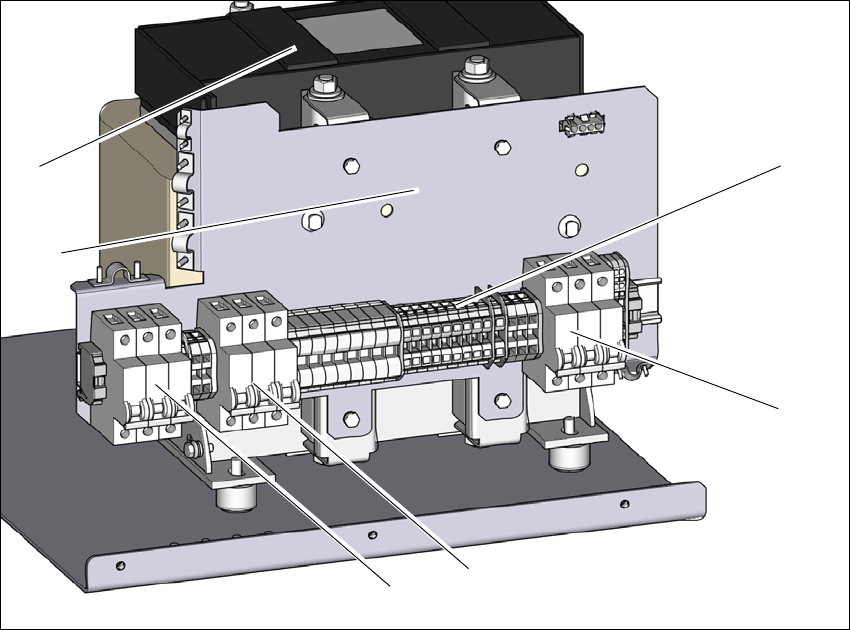

Рис. 4.2 - 6 Клеммная колодка первичной стороны трехфазного трансформатора T1
(1) Клеммная колодка с первичными присоединениями трехфазного трансформатора
(2) Предохранитель F5; 16 А, характеристика C; для преобразователя AC/DC и имеюще-
гося в дополнительной комплектации вакуумного насоса
(3) Предохранитель F4; 25A, характеристика C; для резака и транспортера ПП
(4) Предохранитель F3; 25A, характеристика C; для осей порталов (250 В-) и осей головок
(150 В-)
(5) Место монтажа электрооборудования для имеющегося в дополнительной комплекта-
ции вакуумного насоса
(6) Трехфазный
трансформатор
(1)
(2)
(3)
(4)
(6)
(5)
