Ниже приведен обзор вариантов подключения для первичных напряжений трехфазного
трансформатора.
4
УКАЗАНИЕ
Сеть электропитания для севера Японии (3 x 200 В~) и сеть электропитания в США
(3 x 208 В~) подключаются к клеммам для 3 x 204 В~.
Клеммная
колодка
Напряжение
1U1 415 VAC
1V1 415 VAC
1W1 415 VAC
3U3 400 VAC
3V3 400 VAC
3W3 400 VAC
4U4 380 VAC
4V4 380 VAC
4W4 380 VAC
5U5 230 VAC
5V5 230 VAC
5W5 230 VAC
6U6 220 VAC
6V6 220 VAC
6W6 220 VAC
7U7 204 VAC
7V7 204 VAC
7W7 204 VAC
Руководство по эксплуатации SIPLACE SX1/SX2 4 Монтаж и ввод в эксплуатацию
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 4.2 Инфраструктура места монтажа
211
4.2.3.7 Проверка перемычек ограничителя пускового тока
Ограничение пускового тока трансформатора (A1) коммутируется одинаково для всех на-
пряжений питания. Все штекеры должны быть подключены в положении для Input Voltage
230V.
4

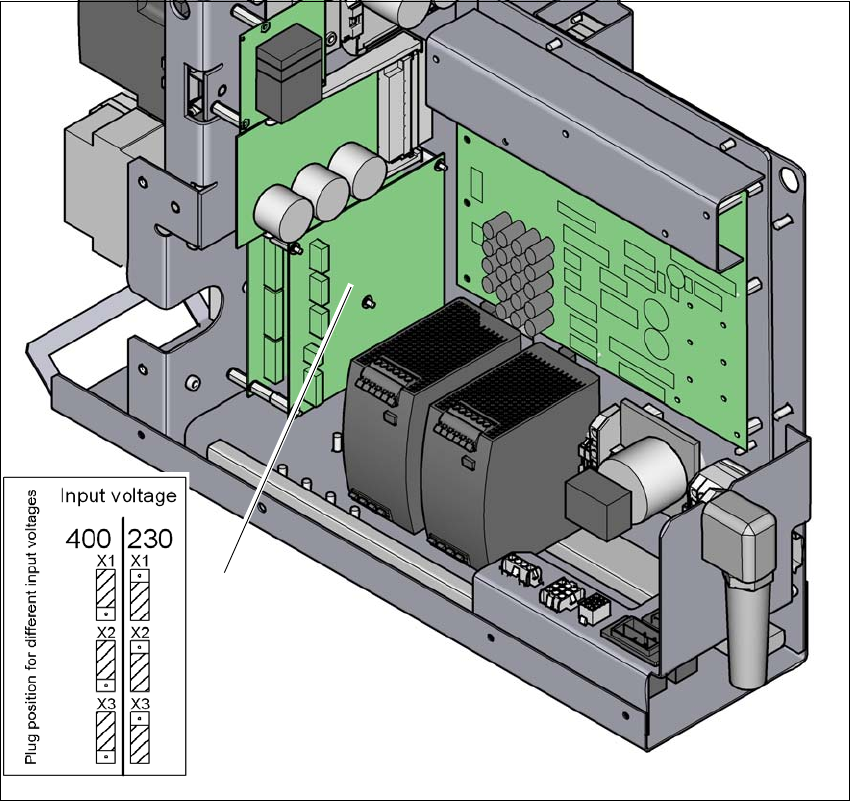

Рис. 4.2 - 7 Положение печатной платы и штекера в системе ограничения пускового тока
(1) Система ограничения пускового тока трансформатора (A1)
(2) Конфигурационная схема
Проверьте подключение штекеров ограничения пускового тока трансформаторов. Ште-
кер должен быть для всех сетевых напряжений подключен в положении Input Voltage
230V.
(1)
(2)
4 Монтаж и ввод в эксплуатацию Руководство по эксплуатации SIPLACE SX1/SX2
4.3 Монтаж автомата Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
212
4.3 Монтаж автомата
4.3.1 Предупреждения
4
4
4
4
4
ОСТОРОЖНО
Соблюдать действующие инструкции по предотвращению несчастных случаев!
К проведению монтажа и ввода в эксплуатацию допускаются только техники
SIPLACE и/или сертифицированные специалисты.
Соблюдайте действующие инструкции по предотвращению несчастных случаев
при перевозке тяжелых грузов.
ОСТОРОЖНО
Опасность травмирования во время монтажных работ с нижней стороны автомата!
Во время проведения монтажных работ с нижней стороны автомата существует
опасность травмирования.
С помощью подходящих средств дополнительно зафиксируйте автомат. Ис-
пользование только вилочного погрузчика в качестве опоры недопустимо.
ОСТОРОЖНО
Опасность травмирования во время монтажных работ!
Неправильное позиционирование порталов во время монтажа ограничивает сво-
бодное пространство для головы, что может привести к травмированию.
Следите за тем, чтобы порталы располагались над областью транспортировки
ПП.
ОСТОРОЖНО
Изменение высоты автомата!
Для изменения высоты автомата требуются два человека:
– один человек выполняет необходимые монтажные работы;
– другой человек контролирует стабильность положения поднятого автомата.
ОСТОРОЖНО
Опасность защемления!
Во время транспортировки автомата существует опасность защемления ног.
Пользуйтесь специальной усиленной обувью.
