4 Монтаж и ввод в эксплуатацию Руководство по эксплуатаци и SIPLACE SX1/SX2 4.3 Монтаж автомата Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 218 4 Рис . 4.3 - 3 Ножки машин ы ( ада птер высоты ) автомата (1) 4 адапте…
Руководство по эксплуатации SIPLACE SX1/SX2 4 Монтаж и ввод в эксплуатацию
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 4.3 Монтаж автомата
217
4.3.6 Замена ножек машины (адаптер высоты)
Автомат стоит на 4 ножках (адаптер высоты) (см. поз. 1 на рис. 4.3 - 2, стр. 217)
Для различных высот транспортеров ПП существуют соответствующие адаптеры высоты.
4
Рис. 4.3 - 2 Адаптер высоты автомата
(1) Шестигранный винт для регулировки высоты
(2) Паз для фиксации от падения (стопорный винт)
(3) Различные размеры адаптеров высоты
– адаптер для высоты транспортера ПП 900 (изделие № 03067048-xx)
– адаптер для высоты транспортера ПП 930 (изделие № 03067046-xx)
– адаптер для высоты транспортера ПП 950 (изделие № 03065876-xx)
(3)
(1)
(2)
4 Монтаж и ввод в эксплуатацию Руководство по эксплуатации SIPLACE SX1/SX2
4.3 Монтаж автомата Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
218
4
Рис. 4.3 - 3 Ножки машины (адаптер высоты) автомата
(1) 4 адаптера высоты - для различных значений высоты
Подведите вилы погрузчика под автомат. Дополнительные сведения см. в 4.3.2, на стр.
213
.
Поднимите автомат погрузчиком прибл. на 35 см. Теперь адаптеры высоты можно из-
влечь в направлении вниз.
(1)
(1)
(1)
Руководство по эксплуатации SIPLACE SX1/SX2 4 Монтаж и ввод в эксплуатацию
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 4.3 Монтаж автомата
219
4

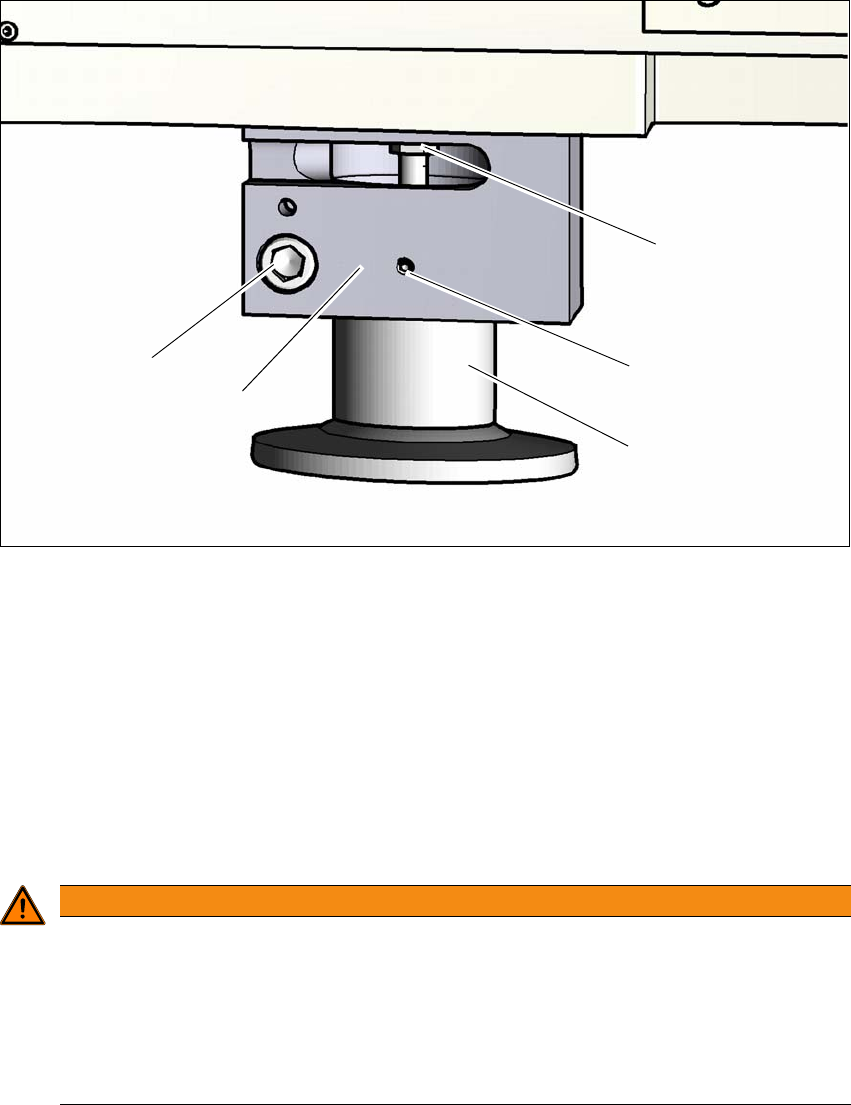

Рис. 4.3 - 4 Адаптер высоты - регулировка высоты
4
(1) Винт для регулировки высоты
(2) Стопорный винт
(3) Адаптер высоты
(4) Зажим
(5) Зажимный винт
Ослабьте стопорный винт (2). Стопорный винт фиксирует адаптер, не допуская мгно-
венного падения после ослабления зажима.
4
Ослабьте зажимный винт и извлеките адаптер высоты в направлении вниз.
На новом адаптере высоты проверьте подвижность винта регулировки высоты (1) . При
необходимости выверните винт и обработайте резьбу смазкой Topas NCA 52.
ОСТОРОЖНО
Опасность травмирования!
После ослабления зажима адаптер высоты, несмотря на фиксацию установочным
винтом в пазу, может выпасть и травмировать руки или ноги.
Удерживайте адаптер и зафиксируйте его таким образом, чтобы он не мог
упасть.
Оберегайте руки и ноги от травмирования.
(3)
(1)
(2)
(4)
(5)
