4 Монтаж и ввод в эксплуатацию Руководство по эксплуатаци и SIPLACE SX1/SX2 4.3 Монтаж автомата Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 220 Для того , чтобы адаптер высо ты можно было легк о ввести в зажим (4)…
Руководство по эксплуатации SIPLACE SX1/SX2 4 Монтаж и ввод в эксплуатацию
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 4.3 Монтаж автомата
219
4
Рис. 4.3 - 4 Адаптер высоты - регулировка высоты
4
(1) Винт для регулировки высоты
(2) Стопорный винт
(3) Адаптер высоты
(4) Зажим
(5) Зажимный винт
Ослабьте стопорный винт (2). Стопорный винт фиксирует адаптер, не допуская мгно-
венного падения после ослабления зажима.
4
Ослабьте зажимный винт и извлеките адаптер высоты в направлении вниз.
На новом адаптере высоты проверьте подвижность винта регулировки высоты (1) . При
необходимости выверните винт и обработайте резьбу смазкой Topas NCA 52.
ОСТОРОЖНО
Опасность травмирования!
После ослабления зажима адаптер высоты, несмотря на фиксацию установочным
винтом в пазу, может выпасть и травмировать руки или ноги.
Удерживайте адаптер и зафиксируйте его таким образом, чтобы он не мог
упасть.
Оберегайте руки и ноги от травмирования.
(3)
(1)
(2)
(4)
(5)
4 Монтаж и ввод в эксплуатацию Руководство по эксплуатации SIPLACE SX1/SX2
4.3 Монтаж автомата Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
220
Для того, чтобы адаптер высоты можно было легко ввести в зажим (4), обработайте
адаптер высоты в области зажатия смазкой To pa s NCA 5 2.
Установите адаптер высоты, соответствующий требуемой высоте транспортера ПП.
Вставьте адаптер высоты в зажим таким образом, чтобы паз встал на стопорный винт
(2).
Несильно затяните стопорный винт (2) .
Несильно затяните зажимный винт (5) таким образом, чтобы адаптер высоты по воз-
можности без люфта оставался подвижным в направлении Z.
Таким же образом смонтируйте остальные 3 адаптера высоты.
Вилочным погрузчиком осторожно опустите автомат таким образом, чтобы адаптеры
высоты равномерно коснулись пола. Второй человек на всякий случай должен контро-
лировать стабильность положения автомата во время опускания. При необходимости
несколько ослабьте зажим адаптера высоты.
При помощи открытого накидного ключа размера 20 отрегулируйте на каждом адаптере
установочный винт таким образом, чтобы была достигнута соответствующая высота
транспортировки.
При помощи нивелира отрегулируйте положение автомата в направлениях X и Y.
4
Затяните зажимный винт с моментом 130 Нм.
УКАЗАНИЕ
Описание выверки автомата в направлениях X и Y см. в разделе 4.3.9
, на стр. 225.
Руководство по эксплуатации SIPLACE SX1/SX2 4 Монтаж и ввод в эксплуатацию
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 4.3 Монтаж автомата
221
4.3.7 Расстояние между ножками машины и неподвижными кромками транс-
портера ПП
4.3.7.1 Расстояние между ножками машины одинарного транспортера ПП
4

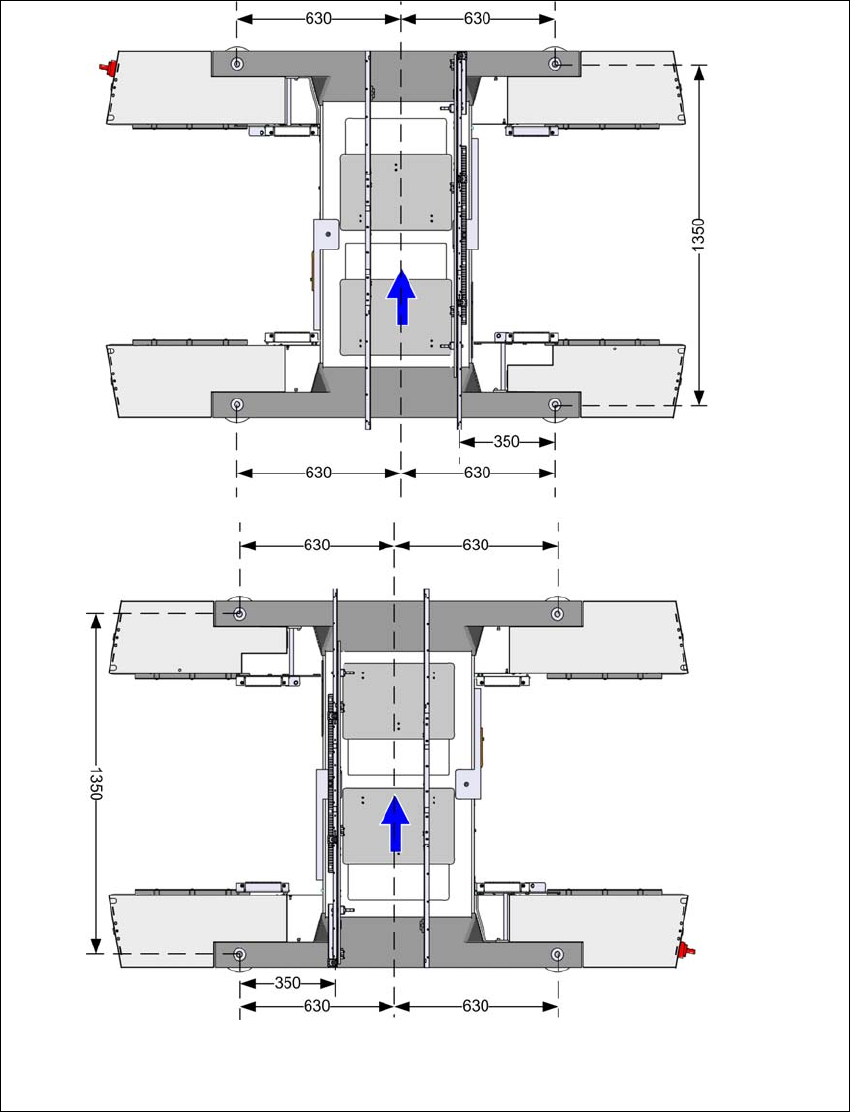

Рис. 4.3 - 5 Расстояние между ножками машины одинарного транспортера ПП, в мм
Неподвижная стенка транс-
портера в макс. позиции
справа
a
.
Неподвижная стенка
транспортера в макс.
позиции слева
a
.
a) Размер зависит от позиции неподвижной стенки.
Все размеры в мм.
