4.3.7.2 Расстояние между ножками машины двойного транспортера ПП
4

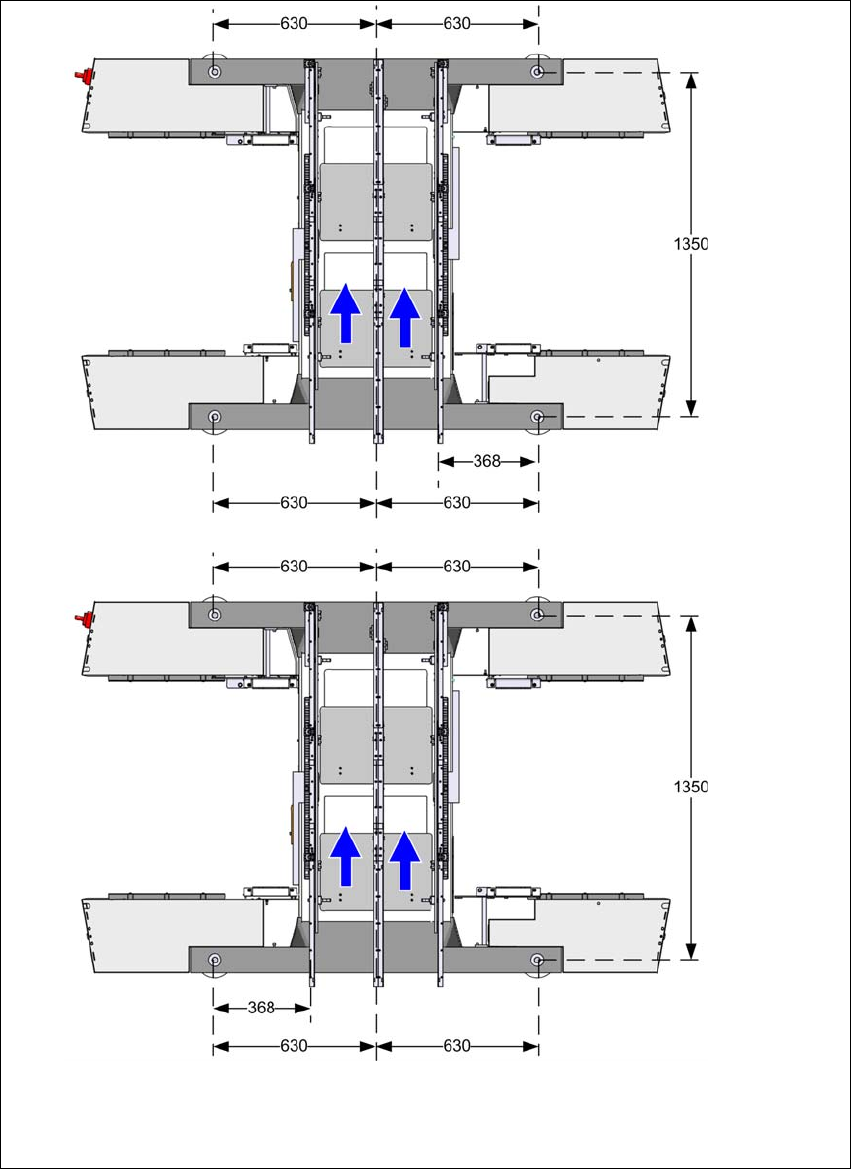

Рис. 4.3 - 6 Расстояние между ножками машины двойного транспортера ПП, в мм
Неподвижная стенка
транспортера в макс.
позиции слева
a
.
Неподвижная стенка транспор-
тера в макс. позиции справа
a
.
a) Размер зависит от позиции неподвижной стенки.
Все размеры в мм.
Руководство по эксплуатации SIPLACE SX1/SX2 4 Монтаж и ввод в эксплуатацию
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 4.3 Монтаж автомата
223
4.3.7.3 Расстояние между ножками машины автомата и WPC5/WPC6
4

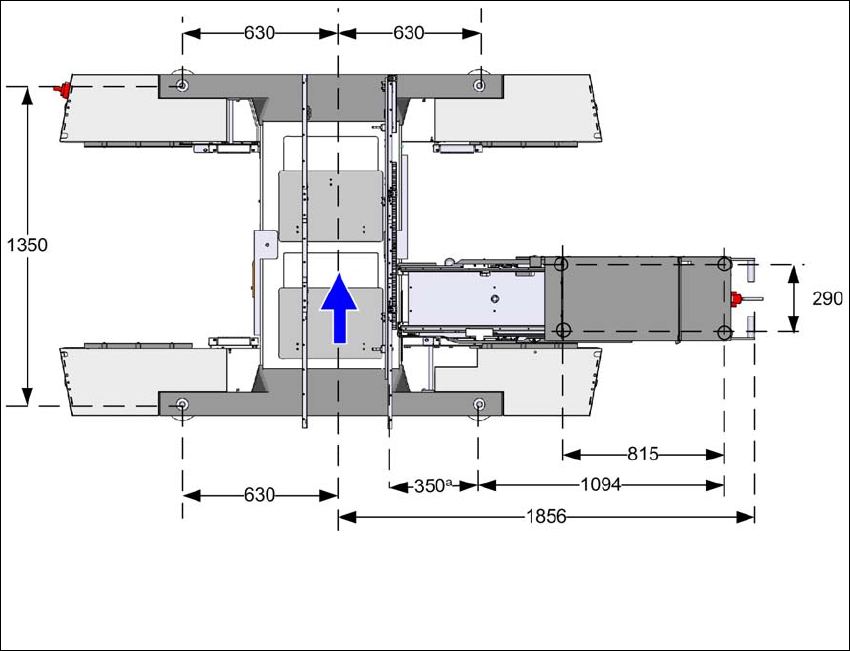

Рис. 4.3 - 7 Расстояние между ножками машины автомата и WPC5/WPC6, в мм
a) Размер зависит от позиции неподвижной стенки.
Все размеры в мм.
4 Монтаж и ввод в эксплуатацию Руководство по эксплуатации SIPLACE SX1/SX2
4.3 Монтаж автомата Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
224
4.3.8 Интеграция автомата в сборочную линию
Учитывайте общие предупреждения, приведенные в разделе 4.3.1, стр. 212.
Учитывайте предупреждения в отношении транспортировки автомата, приведенные в
разделе 4.3.2
, стр. 213.
Перечень инструментов и вспомогательных средств находится в разделе 4.3.5, стр.
216
.
4.3.8.1 Выверка и юстировка автомата в сборочной линии
Поднимите автомат вилочным погрузчиком до снятия нагрузки с ножек машины.
Определите высоту транспортеров ПП автоматов в линии, при помощи винта регули-
ровки высоты приблизительно установите нужную высоту.
При необходимости смонтируйте ножки машины для соответствующей высоты транс-
портировки ПП (см. 4.3.6 на стр. 217).
Расположите автомат на вилочном погрузчике в производственную линию на свобод-
ном месте.
Соблюдайте при этом соосность транспортеров, контролируйте расстояние до предше-
ствующего автомата.
4
4
При помощи нивелира выровняйте автомат в направлениях X и Y (см. 4.3.9 на стр. 225).
При помощи длинных вспомогательных плат обеспечьте соосность транспортеров ПП.
При этом установите автомат в окончательное положение. Длинная вспомогательная
плата должна надежно и без заклинивания проходить через транспортер ПП к прилега-
ющей машине.
При помощи нивелира еще раз проверьте выверку в направлениях X и Y, при необхо-
димости скорректировав высоту ножек машины.
Затяните зажимный винт ножек машины с моментом 130 Нм.
Несколькими ударами молотка проверьте устойчивость и надежность фиксации ножек
машины.
При помощи нивелира повторно проверьте выверку в направлениях X и Y.
ОСТОРОЖНО
Опасность повреждения!
Касание опорных ножек с поверхностью только с одной стороны на большой скоро-
сти ведет к деформации крепления опорных ножек.
Медленно опустите автомат на поверхность.
Второй сотрудник должен контролировать, чтобы все ножки машины одновре-
менно опустились на пол.
