Руководство по эксплуатации SIPLACE SX1/SX2 4 Монтаж и ввод в эксплуатацию Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 4.3 Монтаж автомата 227 4 Рис . 4.3 - 9 Точк и измерения на автомате
4 Монтаж и ввод в эксплуатацию Руководство по эксплуатации SIPLACE SX1/SX2
4.3 Монтаж автомата Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
226
4
Выполните юстировку автомата в следующей последовательности:
(1) Выверка автомата в направлении Y на стороне фиксированного и плавающего подшип-
ников. Допуск на измерение составляет 0,10 мм.
(2) Выверка автомата в направлении X в центре портала. Допуск на измерение составляет
0,10 мм.
(3) Контроль фиксации 4 ножек машины. Все 4 ножки должны опираться на пол и равно-
мерно воспринимать нагрузку
.
(4) Затяните зажимный винт ножек машины с моментом 130 Нм.
(5) Несколькими ударами молотка проверьте устойчивость и надежность фиксации ножек
машины.
(6) Проверьте еще раз точность установки автомата при помощи ватерпаса.
УКАЗАНИЕ
Обеспечение кинематической точности нивелира
Устанавливайте нивелир на опорную пластину всегда в одном и том же направ-
лении по осям X и Y.
Руководство по эксплуатации SIPLACE SX1/SX2 4 Монтаж и ввод в эксплуатацию
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 4.3 Монтаж автомата
227
4
Рис. 4.3 - 9 Точки измерения на автомате
4 Монтаж и ввод в эксплуатацию Руководство по эксплуатации SIPLACE SX1/SX2
4.3 Монтаж автомата Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
228
4.3.9.1 Выверка автомата при помощи пневмотранспортной системы
Уложите четыре воздушные подушки пневмотранспортной системы под опорные точки
на раме машины.
Поднимите автомат и выровняйте его в сборочной линии.
Проверьте расстояние до систем транспортировки печатных плат соседних автоматов.
Оно должно составлять от 1 до 3 мм.
Опустите автомат.
4

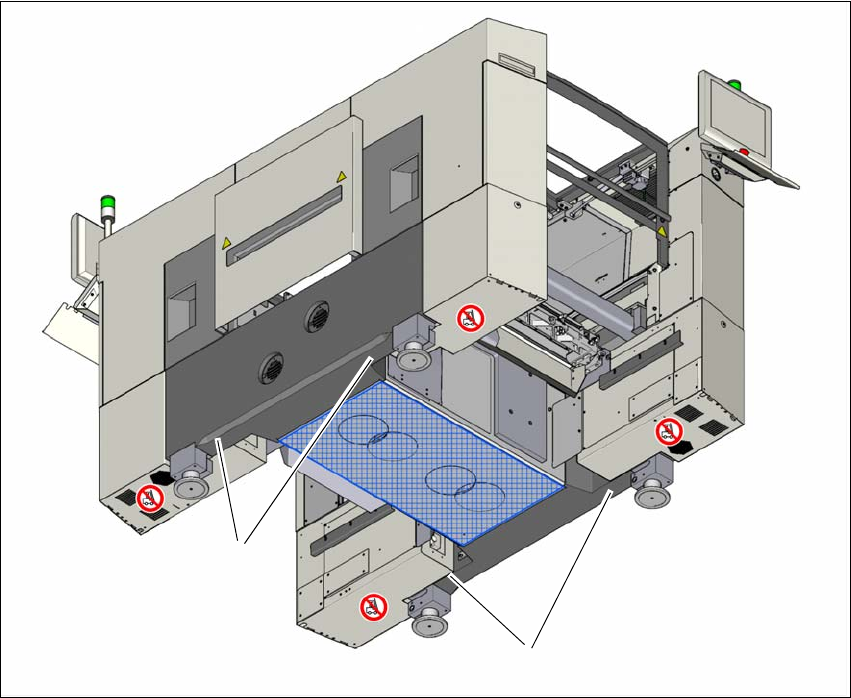

Рис. 4.3 - 10 Точки опоры для пневмотранспортной системы
(1) 4 опорные точки для пневмотранспортной системы
(1)
(1)
