5 Задачи на машине Рук оводство по эк сплуатации SIPLACE SX1/SX2 5.2 Элементы управления и индикации Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 240 5.2.2 Элем е н т ы управления в об ластях управления ав томата Все…
Руководство по эксплуатации SIPLACE SX1/SX2 5 Задачи на машине
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 5.2 Элементы управления и индикации
239
5.2 Элементы управления и индикации
5.2.1 Общий вид
5

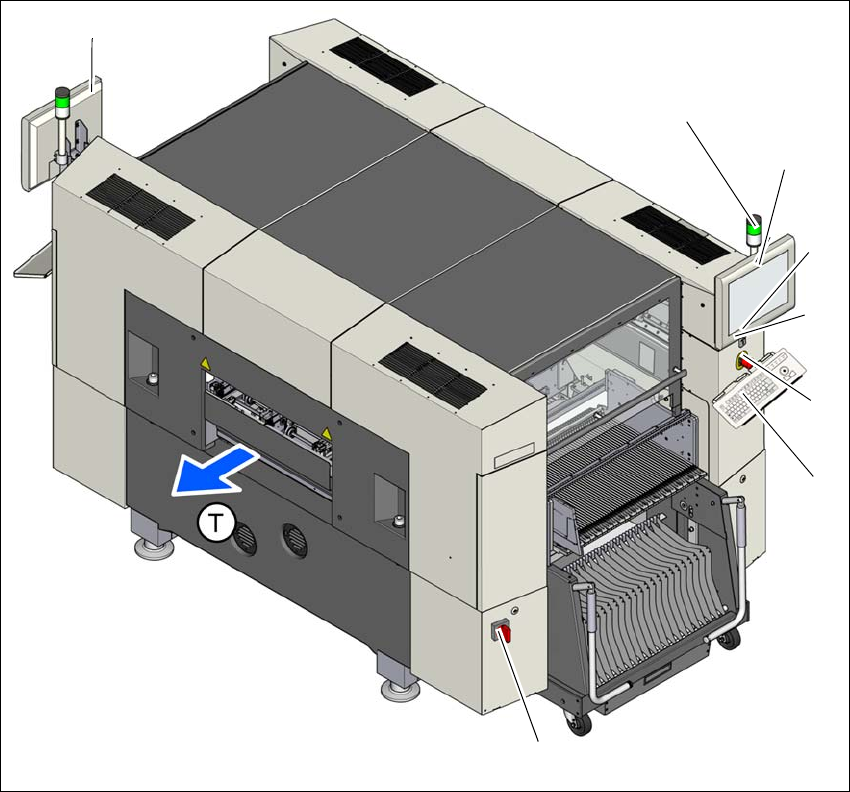

Рис. 5.2 - 1 Элементы управления и индикации
5
(1) Главный выключатель (5) Кнопка пуска
(2) Кнопка останова (черная)(6)ЖК-дисплей
(3) Кнопка АВАРИЙНОГО ОТКЛЮЧЕНИЯ (7) Индикаторные лампы со звуковым
сигналом
(4) Клавиатура (T) Направление транспортировки пе-
чатных плат
(1)
(4)
(3)
(2)
(6)
(7)
(7)
(5)
5 Задачи на машине Руководство по эксплуатации SIPLACE SX1/SX2
5.2 Элементы управления и индикации Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
240
5.2.2 Элементы управления в областях управления автомата
Все органы управления могут обслуживаться лицами ростом от 1,40 м. На обеих сторонах
автомата расположено по одному дисплею и по клавиатуре.
Под клавиатурой располагаются кнопки пуска и останова. Если их необходимо использо-
вать в рамках экранного диалога, чтобы выполнить определенные действия, то такое рас-
положение облегчает запуск, а также интерактивное управление такими
действиями.
Главный выключатель 5
Главный выключатель служит для включения или выключения электроснабжения автомата.
Главный выключатель является элементом системы электропитания. Он требуется исклю-
чительно при проведении работ по сервисному обслуживанию и техобслуживанию, и его
местоположение учитывает частоту его использования.
5
Кнопка останова 5
Эта кнопка служит для остановки монтажного режима автомата.
Кнопка пуска 5
Эта кнопка служит для пуска автомата после включения или после устранения сбоев.
Кнопка АВАРИЙНОГО ОТКЛЮЧЕНИЯ 5
Кнопка АВАР ОТКЛ заскакивает при нажатии. Электроснабжение осей порталов, тележек
для подачи компонентов, ленточных транспортеров и резаков прерывается, а напряжение
питания осей звезд монтажных головок уменьшается. Освободить кнопку можно путем вра-
щения.
ЖК-дисплей 5
На каждой стороне автомата имеется плоский ЖК-дисплей с сенсорным управлением (сен-
сорный экран).
ОПАСНО
Опасные для жизни напряжения!
Даже при выключенном главном выключателе некоторые детали внутри автомата
находятся под опасным для жизни напряжением.
Руководство по эксплуатации SIPLACE SX1/SX2 5 Задачи на машине
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 5.2 Элементы управления и индикации
241
Клавиатура 5
Под дисплеем расположена клавиатура.
5
Индикаторная лампа со звуковым сигналом - двухветная (стандарт) 5
Последовательность цветов индикаторных ламп: белый - зеленый. Они сигнализируют о ра-
бочих режимах и сбоях в работе автомата. См. также Раздел 5.7 на стр. 259.
Индикаторная лампа со звуковым сигналом - трехцветная (вариант) 5
Последовательность цветов индикаторных ламп: красный - желтый - зеленый. Они сигнали-
зируют о рабочих режимах и сбоях в работе автомата. См. также Раздел 5.7 на стр. 259.
5.2.3 Эргономичное расположение элементов управления
Рис. 5.2 - 1 на стр. 239 дает представление о расположении органов управления. Они под-
разделяются на следующие группы:
Область управления на месте установки 1 5
– ЖК-дисплей
– Клавиатура с шаровым манипулятором
– Кнопка пуска
– Кнопка останова
– Главный выключатель
Область управления на месте установки 2 5
– ЖК-дисплей
– Клавиатура с шаровым манипулятором
– Кнопка пуска
– Кнопка останова
ВНИМАНИЕ
Опасность удара о монитор с клавиатурой!
Во время работ на тележке для компонентов существует опасность удара о монитор
с клавиатурой.
Поверните монитор с клавиатурой до конца в сторону.
Следите за тем, чтобы голова не находилась под монитором с клавиатурой.
