Руководство по эксплуатации SIPLACE SX1/SX2 5 Задачи на машине Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 5.4 Отключение линии SIPLACE 247 5.4 Отклю чение линии SIPLACE 5 5.4.1 Отклю чение станций Пере д отк л юче …
5 Задачи на машине Руководство по эксплуатации SIPLACE SX1/SX2
5.3 Запуск линии SIPLACE Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
246
5
Рис. 5.3 - 2 Структурная диаграмма "Запуск линии SIPLACE"
Компьютер станции
ВКЛЮЧИТЬ
Проверка оснастки
(установка подающих модулей)
Выполнить программи-
рование марок в режи-
ме обучения
Загрузка данных для ПП
Нажатие кнопки пуска
Дождитесь завершения контрольного прогона
Подавать печатную плату
Ожидайте печатную плату
Проверка оснастки
(если стол выделен красным цветом)
Возм. изменение конфигурации присосов
Проверка присосов
Марки
в норме?
Ошибка
дорожки
Монтаж
Выполнить проверку настроек
Полностью загрузить дорожки
Монтаж
ПП в выводной кон-
вейер
Выделенное курсивом: выполняется или
сигнализируется станцией
Да
Да
Нет
Нет
Входные данные для машины
Ассистент загрузки
Система программирования
Задачи
Подтверждение переналадки на
помощнике загрузки
Выделено жирным шрифтом: выпол-
няется оператором
Руководство по эксплуатации SIPLACE SX1/SX2 5 Задачи на машине
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 5.4 Отключение линии SIPLACE
247
5.4 Отключение линии SIPLACE
5
5.4.1 Отключение станций
Перед отключением станции выполните следующие действия:
завершите все монтажные работы - в машине не должны находиться печатные платы;
убедитесь в том, что оси Z всех монтажных головок находятся в крайнем верхнем по-
ложении.
Проверьте, не находятся ли на монтажных головках какие-либо компоненты и снимите
их, при необходимости.
Завершите работу с программным обеспечением станции через закладку
Настройки --> Настройки машины --> Выключение машины..
После выключения компьютера выполните отключение машины на пункте главного вы-
ключателя.
5.4.2 Завершение работы SIPLACE Pro (Windows)
На панели меню SIPLACE Pro откройте Объект --> Завершить.
Закройте все программы на компьютере.
В меню "Пуск" Windows нажмите вкладку Завершение работы.
ВНИМАНИЕ
При отключении линии строго придерживайтесь описанного ниже порядка дей-
ствий.
5 Задачи на машине Руководство по эксплуатации SIPLACE SX1/SX2
5.5 Панель управления Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
248
5.5 Панель управления
Панель управления разделяется на описанные далее зоны.
В качестве примера приведен вид "Производство" пользовательского интерфейса машины
SX.

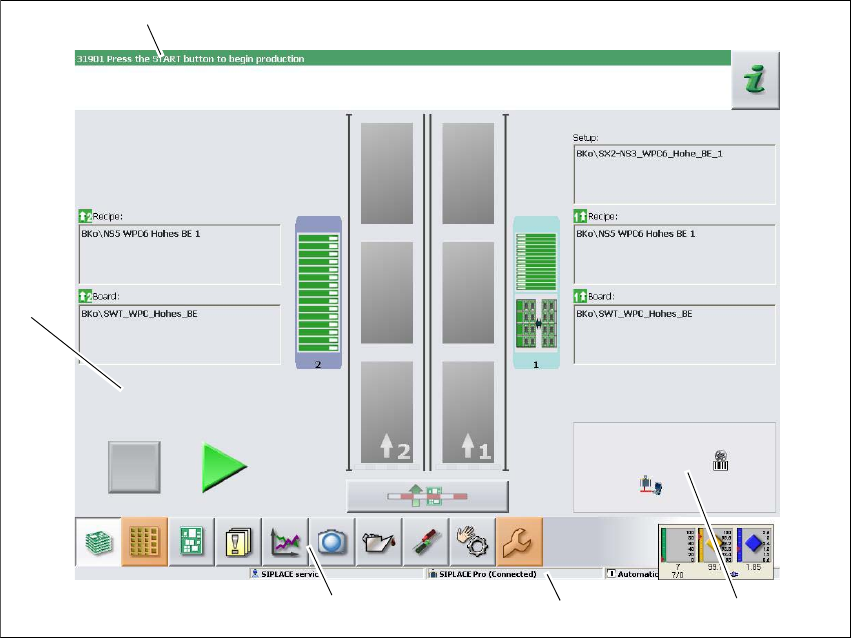

Рис. 5.5 - 1 Элементы вида "Производство" пользовательского интерфейса (на примере SIPLACE SX)
Пояснения
(1) Поле состояния (индикатор состояния и ошибок)
(2) Зона обработки / область индикации
(3) Строка символов
(4) Информационная строка
(5) Индикация измененных конфигураций и дополнительных вариантов, например, режим
штрих-кода
(1)
(2)
(3)
(4)
(5)
