5 Задачи на машине Рук оводство по эк сплуатации SIPLACE SX1/SX2 5.5 Пан ель управления Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 252 Пример : Вкладка " Подающий модуль , компоненты и присосы " В строк…
Руководство по эксплуатации SIPLACE SX1/SX2 5 Задачи на машине
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 5.5 Панель управления
251
5.5.4 Навигация ПО станции внутри вкладок "Виды"
Большинство вкладок отображения, которые можно вызвать с помощью строки символов
(см. раздел 5.5.3
, стр. 250), имеют справа от панели управления дополнительную верти-
кальную строку символов для видов снизу и быстрого доступа к функциям.
5

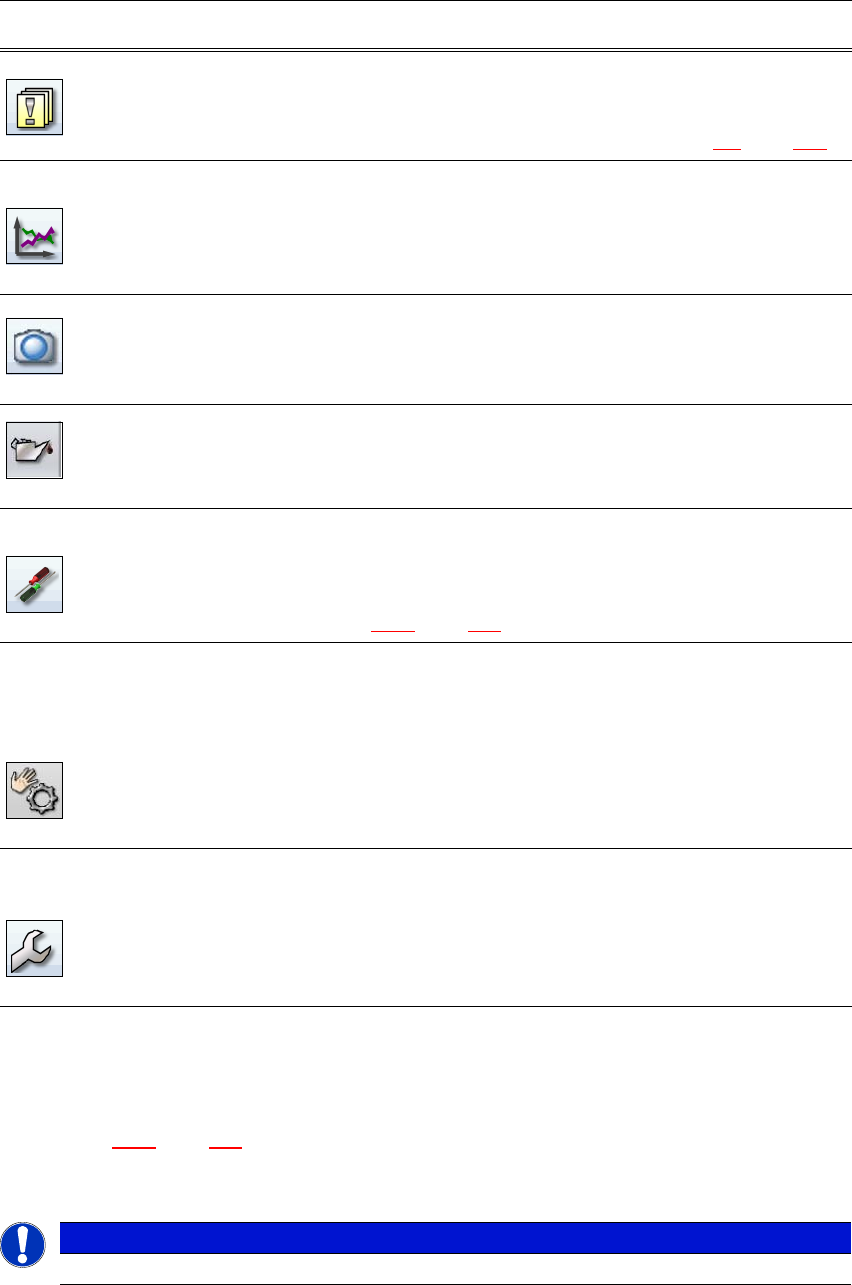

Сообщения Индикатор сообщений актуальных и прошедших событий. Со-
общения различаются по типу. Таблица ошибок дорожек,
транспортера, машины, общих ошибок и связанных сообще-
ний об ошибке может быть вызвана (см. раздел5.6
, стр. 255).
Статистика Индикатор статистики производительности, качества и отбра-
кованного материала. Индикатор производительности машин
и ПП.
Начните с OIS (система данных для оператора), для получения
более подробной информации к OIS.
Изображение в
режиме реаль-
ного времени во
время монтажа
Изображения в режиме реального времени с отдельных камер.
Только начиная с уровня доступа "Расширенное производ-
ство":
Индикация
и сохранение дампов СТЗ.
Состояние те-
хобслуживания
Содержит сведения о состоянии техобслуживания машины.
Дополнительную информацию см. в руководстве по техниче-
скому обслуживанию.
Настройки Содержит все настройки и варианты комплектации.
Настройка уровня доступа, языка панели управления.
Функция отображения и изменения настроек монтажного авто-
мата, настроек пользователя, опций пользователя и опций ПО,
см. раздел
5.5.5, стр. 254.
Проверьте рабо-
ту датчиков и
функций
Содержит данные и функции для тестирования и диагностики.
Настройка действия кнопок пуска машины.
Доступно только начиная с уровня доступа "Расширенное про-
изводство":
Общий контрольный прогон, проверка функций головки
C&P20.
Отдельные функции и межремонтные периоды. Настройка
каждого портала выполняется отдельно.
Сервис Инструменты для обслуживания и ремонта.
Начиная с
уровня доступа "Сервис (Заказчик)" доступны сле-
дующие опции:
наладка и калибровка монтажного автомата SIPLACE, возмож-
ность скачивания встроенных версий ПО, калибровка и конфи-
гурация всей машины.
Символ Вид Описание
УКАЗАНИЕ
Подробное описание функций можно найти в интерактивной справке.
5 Задачи на машине Руководство по эксплуатации SIPLACE SX1/SX2
5.5 Панель управления Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
252
Пример: Вкладка "Подающий модуль, компоненты и присосы"
В строке символов нажмите на "Подающий модуль, компоненты и присосы" .
Откроется следующая вкладка "Вид":
5

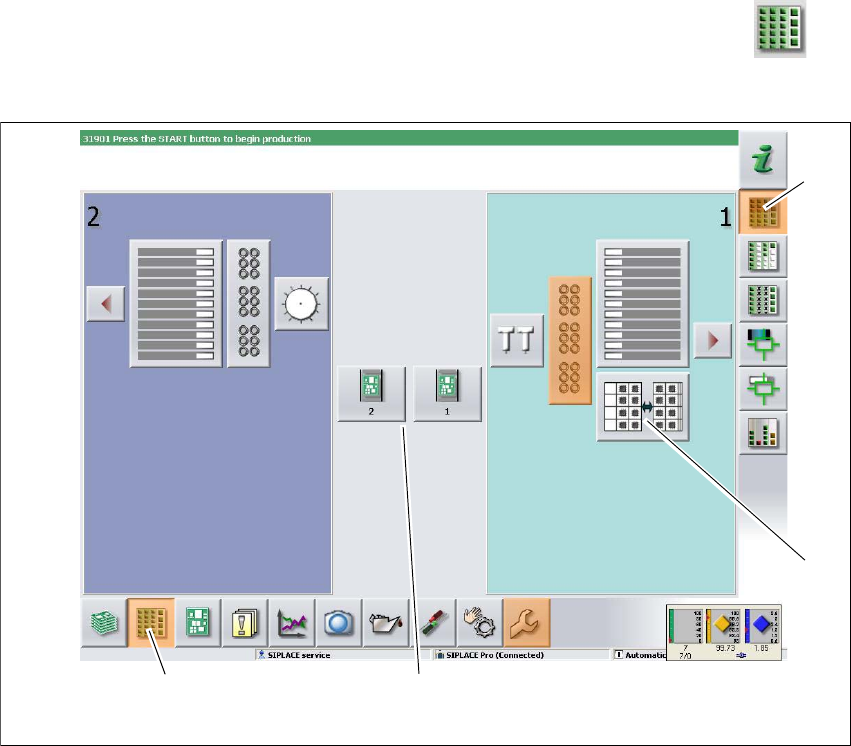

Рис. 5.5 - 3 Вкладка "Подающий модуль, компоненты и присосы" пользовательского интерфейса (на при-
мере SIPLACE SX2)
Пояснения
(1) Строка символов (кнопка "Подающий модуль, компоненты и присосы")
(2) Вертикальная строка символов вкладки "Подающий модуль, компоненты и присосы"
(3) Зона обработки с 2 порталами
(4) Экранная кнопка для смены присоса на портале 2
Для проверки конфигурации нажмите, например, на WPC портала 1 (экранная кнопка
4).
(1)
(2)
(3)
(4)
Руководство по эксплуатации SIPLACE SX1/SX2 5 Задачи на машине
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 5.5 Панель управления
253
Откроется следующая вкладка "Вид":
5
Рис. 5.5 - 4 Вкладка "WPC" пользовательского интерфейса (на примере SIPLACE SX2)
Пояснения
(1) Вертикальная строка символов "WPC"
(2) Экранная кнопка "На один уровень выше" для возврата в предыдущую вкладку (в
данном случае: "Подающий модуль, компоненты и присосы", см. изображение выше)
(3) Экранные кнопки для прямого перехода к другому порталу
(1)
(2)
(3)
