Руководство по эксплуатации SIPLACE SX1/SX2 5 Задачи на машине Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 5.7 Индикаторные лампы со звуковым сигналом 259 5.7 Индикаторные лампы со зв уковым сигнал ом 5.7.1 Общий ви…
5 Задачи на машине Руководство по эксплуатации SIPLACE SX1/SX2
5.6 Информация об аварийных сигналах и интерактивная справка Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
258
5.6.3 Значение цветов для информации об аварийных сигналах в интерак-
тивной справке
5
5.6.4 Контекстная интерактивная справка
Для отображения информации о последней вкладке при нажатии символа происходит
запуск справочной системы для компьютера станции. Откроется окно справочной си-
стемы с информацией об аварийном сигнале. При этом, информация относится к актуаль-
ной вкладке, из которой была вызвана справка. При помощи оглавления, предметного
указателя и функций поиска можно получить доступ ко
всему содержимому интерактивной
справки.
Выделение текста Значение
Текст красного цвета Номер аварийного сигнала и сообщение об ошиб-
ке
Текст черного цвета Возможные причины аварийного сигнала
Текст зеленого цвета Указания по устранению аварийного сигнала
Текст синего цвета, подчеркну-
тый
Вызов дополнительной информации
Руководство по эксплуатации SIPLACE SX1/SX2 5 Задачи на машине
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 5.7 Индикаторные лампы со звуковым сигналом
259
5.7 Индикаторные лампы со звуковым сигналом
5.7.1 Общий вид
Индикаторные лампы сигнализируют о рабочих режимах и сбоях в работе автомата.
Звуковой сигнал
срабатывает акустически в случае сигнала тревоги. На автоматах SIPLACE возможна уста-
новка двухцветной или трехцветной индикаторной лампы. Соответствующая система инди-
каторной лампы (двухцветная или трехцветная) устанавливается в автоконфигурации, см.
инструкцию по инсталляции ПО станции, изделие № 00196771-xx.
5.7.1.1 Двухцветная индикаторная лампа (стандарт)

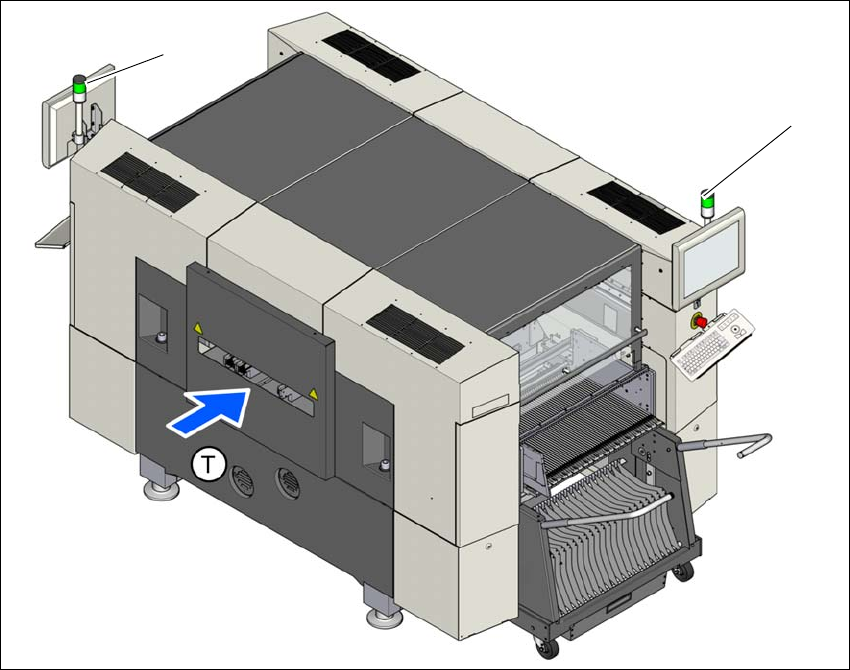

Рис. 5.7 - 1 Индикаторные лампы рабочих режимов
L1 Индикаторная лампа слева
L3 Индикаторная лампа справа
T Направление транспортировки ПП
(L1)
(L2)
5 Задачи на машине Руководство по эксплуатации SIPLACE SX1/SX2
5.7 Индикаторные лампы со звуковым сигналом Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
260
5.7.1.2 Трехцветная индикаторная лампа (вариант)

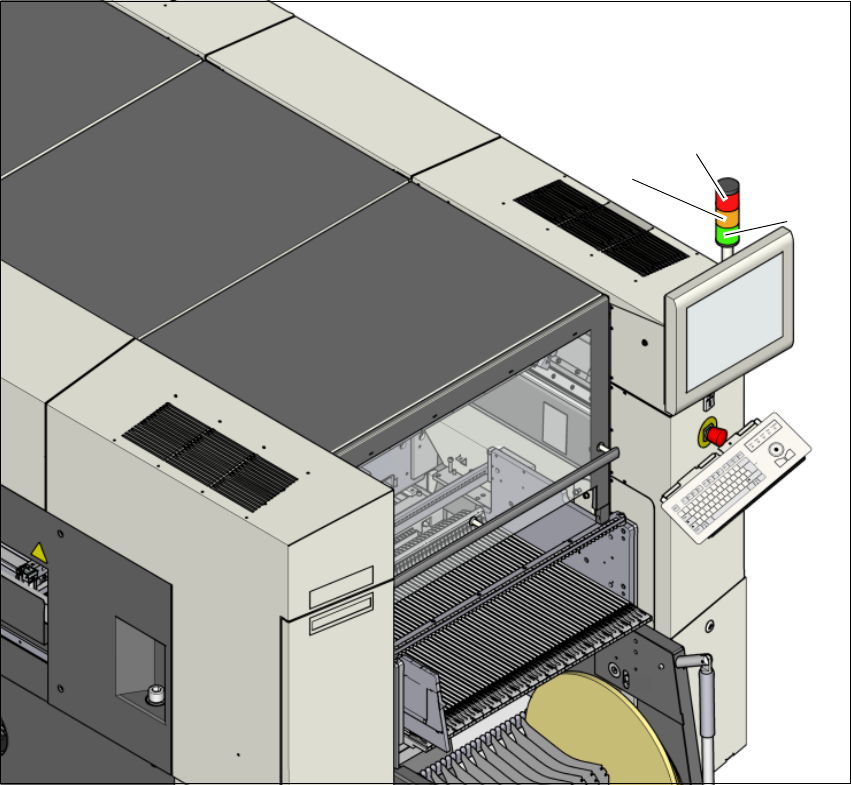

Рис. 5.7 - 2 Индикаторные лампы рабочих режимов
L1 Индикаторная лампа, красная
L2 Индикаторная лампа, желтая
L3 Индикаторная лампа, зеленая
(L2)
(L1)
(L3)
