Руководство по эксплуатации SIPLACE SX1/SX2 5 Задачи на машине Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 5.10 Оснастка подаю щих модулей 277 У держивая подающий моду ль в верт ик ал ьн ом положе нии , введите ег…
5 Задачи на машине Руководство по эксплуатации SIPLACE SX1/SX2
5.10 Оснастка подающих модулей Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
276
5.10.3.2 Установка подающего модуля X на столе для компонентов
5
Рис. 5.10 - 3 Установка подающего модуля X на столе для компонентов
(1) Передняя направляющая скольжения подающего модуля Х
(2) Задняя направляющая скольжения подающего модуля Х
(3) Центрирующий штифт в положении "сзади" на подающем модуле Х
(4) Центрирующий штифт в положении "впереди" на подающем модуле Х
(5) Выемки в центрирующей планке для центрирующего штифта "сзади"
(6) Центрирующие отверстия в столе для компонентов для центрирующего штифта "впе-
реди"
(7)
Блокирующие стопоры
(8) Направляющий профиль стола для компонентов (Ω-образный)
(9) Вспомогательное устройство ввода для подающего модуля
5
Установите переднюю направляющую скольжения (поз. 1 на рис. 5.10 - 3) подающего
модуля на вспомогательное устройство ввода (поз. 9 на рис. 5.10 - 3
) стола для компо-
нентов.
Руководство по эксплуатации SIPLACE SX1/SX2 5 Задачи на машине
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 5.10 Оснастка подающих модулей
277
Удерживая подающий модуль в вертикальном положении, введите его вдоль направля-
ющего профиля (поз.8 на рис. 5.10 - 3
) вперед. Подающий модуль скользит передней
(поз. 1 на рис. 5.10 - 3
) и задней (поз. 2 на рис. 5.10 - 3) направляющими скольжения по
направляющему профилю (поз. 8 на рис. 5.10 - 3
).
Осторожно перемещайте подающий модуль далее, до погружения центрирующего
штифта "впереди" (поз. 4 на рис. 5.10 - 3
, стр. 276) в центрирующее отверстие (поз. 6
на рис. 5.10 - 3
, стр. 276).
При этом контролируйте положение центрирующего штифта "сзади" (поз. 3 на рис. 5.10
- 3, стр. 276) подающего модуля. Он должен беспрепятственно войти в выемку (поз. 5)
центрирующей планки. В противном случае подающий модуль не будет располагаться
вертикально на столе для компонентов, т.е. модуль был установлен неправильно на на-
правляющем профиле (поз. 8 на рис. 5.10 - 3
, стр. 276).
В положении упора подающего модуля блокирующий стопор (поз. 7 на рис. 5.10 - 3, стр.
276
) фиксируется на замыкающем ролике (поз. 1 на рис. 3.9 - 1, стр. 153). Если Вы за-
будете зафиксировать ручку захвата (поз. 1 на рис. 5.10 - 2
, стр. 275), спустя несколько
секунд загорится красным цветом индикатор состояния в области управления модулем
подачи. На ЖК-индикаторе появится сообщение об ошибке "Handle --->>" (см. рис. 5.11
- 1, стр. 284).
Зафиксируйте ручку захвата (поз. 1 на рис. 5.10 - 2, стр. 275). Индикатор состояния
подающего модуля теперь загорится зеленым и подающий модуль будет готов к
эксплуатации. На ЖК-мониторе снова отобразятся данные о номере дорожки и ши-
рине шага транспортера.
5.10.4 Заправка ленты для компонентов на подающем модуле Х
5.10.4.1 Проверка ленточного подающего модуля X
При укладывании ленты в подающий модуль сначала убедитесь в отсутствии ком-
понентов в области окна захвата (поз. 2 на рис. 5.10 - 5
, стр. 279).
На всякий случай, уберите любые находящиеся там компоненты, так как они могут
привести к нарушениям в работе.
5.10.4.2 Подготовка ленты для компонентов к заправке
Убедитесь в том, что лента в начале имеет ровную кромку среза.
Если отверстия для транспортера надорваны или согнуты, то лучше отрежьте эту часть
ленты.
Обращайте внимание на то, чтобы к покровной пленке не налипла клейкая лента.
Оттяните около 30 см ленты, если компоненты так и не появились.
5 Задачи на машине Руководство по эксплуатации SIPLACE SX1/SX2
5.10 Оснастка подающих модулей Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
278
5
Укоротите ленту при помощи свободных гнезд компонентов на 3 см.
Удалите компоненты из открытых карманов ленты.
Сверните покровную пленку вокруг переднего края ленты вдоль обратной стороны
ленты.
5.10.4.3 Заправка ленты на подающем модуле Х
5

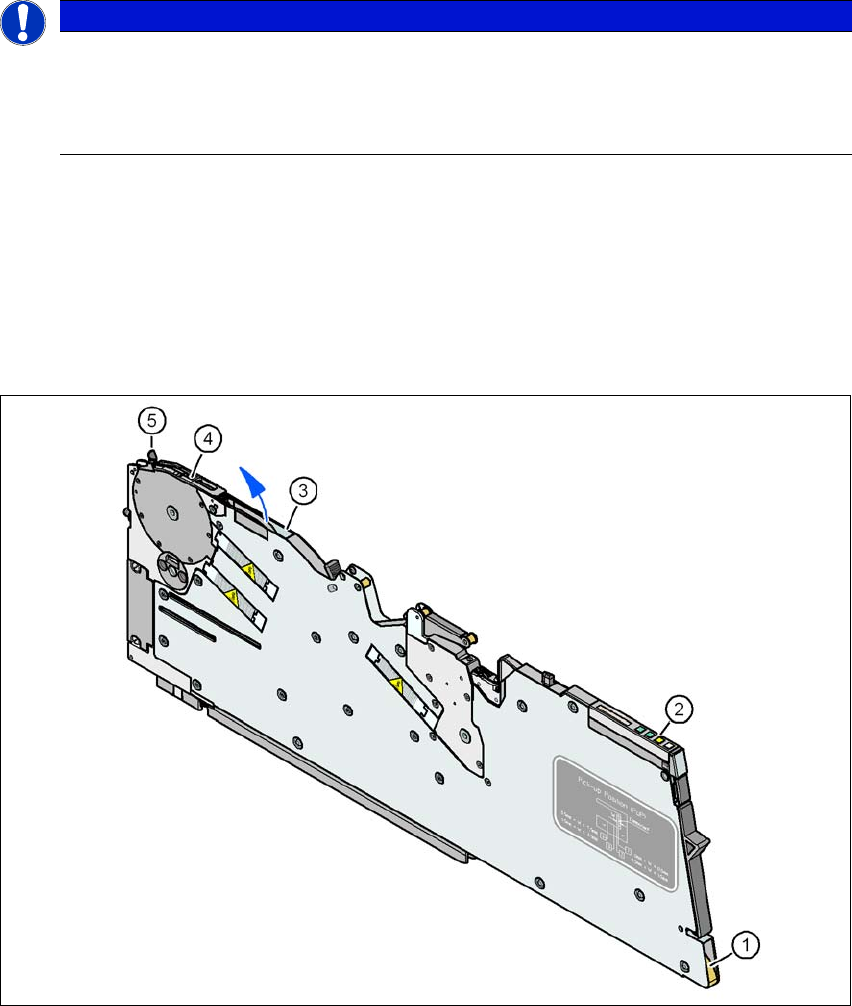

Рис. 5.10 - 4 Заправка ленты для компонентов
(1) Входное отверстие направляющего канала ленты
(2) Область управления
(3) Выходное отверстие направляющего канала ленты
(4) Окно захвата
(5) Ручка для поднятия окна захвата
5
УКАЗАНИЕ
Предотвращение потери компонентов
При нехватке покровной пленки используйте заправщик ленты SMD
для ленты 8 мм:Изделие № 00355265-xx
для ленты 12 мм:Изделие № 00356342-xx
