5 Задачи на машине Рук оводство по эк сплуатации SIPLACE SX1/SX2 5.10 Оснастка подающих модулей Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 278 5 Ук о р о т и т е ленту при помощи свобо дных гнезд ко мпо нент ов н…
Руководство по эксплуатации SIPLACE SX1/SX2 5 Задачи на машине
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 5.10 Оснастка подающих модулей
277
Удерживая подающий модуль в вертикальном положении, введите его вдоль направля-
ющего профиля (поз.8 на рис. 5.10 - 3
) вперед. Подающий модуль скользит передней
(поз. 1 на рис. 5.10 - 3
) и задней (поз. 2 на рис. 5.10 - 3) направляющими скольжения по
направляющему профилю (поз. 8 на рис. 5.10 - 3
).
Осторожно перемещайте подающий модуль далее, до погружения центрирующего
штифта "впереди" (поз. 4 на рис. 5.10 - 3
, стр. 276) в центрирующее отверстие (поз. 6
на рис. 5.10 - 3
, стр. 276).
При этом контролируйте положение центрирующего штифта "сзади" (поз. 3 на рис. 5.10
- 3, стр. 276) подающего модуля. Он должен беспрепятственно войти в выемку (поз. 5)
центрирующей планки. В противном случае подающий модуль не будет располагаться
вертикально на столе для компонентов, т.е. модуль был установлен неправильно на на-
правляющем профиле (поз. 8 на рис. 5.10 - 3
, стр. 276).
В положении упора подающего модуля блокирующий стопор (поз. 7 на рис. 5.10 - 3, стр.
276
) фиксируется на замыкающем ролике (поз. 1 на рис. 3.9 - 1, стр. 153). Если Вы за-
будете зафиксировать ручку захвата (поз. 1 на рис. 5.10 - 2
, стр. 275), спустя несколько
секунд загорится красным цветом индикатор состояния в области управления модулем
подачи. На ЖК-индикаторе появится сообщение об ошибке "Handle --->>" (см. рис. 5.11
- 1, стр. 284).
Зафиксируйте ручку захвата (поз. 1 на рис. 5.10 - 2, стр. 275). Индикатор состояния
подающего модуля теперь загорится зеленым и подающий модуль будет готов к
эксплуатации. На ЖК-мониторе снова отобразятся данные о номере дорожки и ши-
рине шага транспортера.
5.10.4 Заправка ленты для компонентов на подающем модуле Х
5.10.4.1 Проверка ленточного подающего модуля X
При укладывании ленты в подающий модуль сначала убедитесь в отсутствии ком-
понентов в области окна захвата (поз. 2 на рис. 5.10 - 5
, стр. 279).
На всякий случай, уберите любые находящиеся там компоненты, так как они могут
привести к нарушениям в работе.
5.10.4.2 Подготовка ленты для компонентов к заправке
Убедитесь в том, что лента в начале имеет ровную кромку среза.
Если отверстия для транспортера надорваны или согнуты, то лучше отрежьте эту часть
ленты.
Обращайте внимание на то, чтобы к покровной пленке не налипла клейкая лента.
Оттяните около 30 см ленты, если компоненты так и не появились.
5 Задачи на машине Руководство по эксплуатации SIPLACE SX1/SX2
5.10 Оснастка подающих модулей Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
278
5
Укоротите ленту при помощи свободных гнезд компонентов на 3 см.
Удалите компоненты из открытых карманов ленты.
Сверните покровную пленку вокруг переднего края ленты вдоль обратной стороны
ленты.
5.10.4.3 Заправка ленты на подающем модуле Х
5
Рис. 5.10 - 4 Заправка ленты для компонентов
(1) Входное отверстие направляющего канала ленты
(2) Область управления
(3) Выходное отверстие направляющего канала ленты
(4) Окно захвата
(5) Ручка для поднятия окна захвата
5
УКАЗАНИЕ
Предотвращение потери компонентов
При нехватке покровной пленки используйте заправщик ленты SMD
для ленты 8 мм:Изделие № 00355265-xx
для ленты 12 мм:Изделие № 00356342-xx
Руководство по эксплуатации SIPLACE SX1/SX2 5 Задачи на машине
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 5.10 Оснастка подающих модулей
279
Держите ленту таким образом, чтобы транспортировочные отверстия могли быть
видны на левой стороне относительно направления транспортировки.
Вставьте ленту во входное отверстие (поз. 1 на рис. 5.10 - 4) канала и продвиньте ее
далее, чтобы она вышла из выходного отверстия (поз. 3 на рис. 5.10 - 4
).
Вытяните ленту наверх и откиньте покровную пленку на верхней стороне ленты.
Проведите начало ленты под окном захвата (поз. 2 на рис. 5.10 - 5) и далее, до контакта
со штифтовым колесом.
5

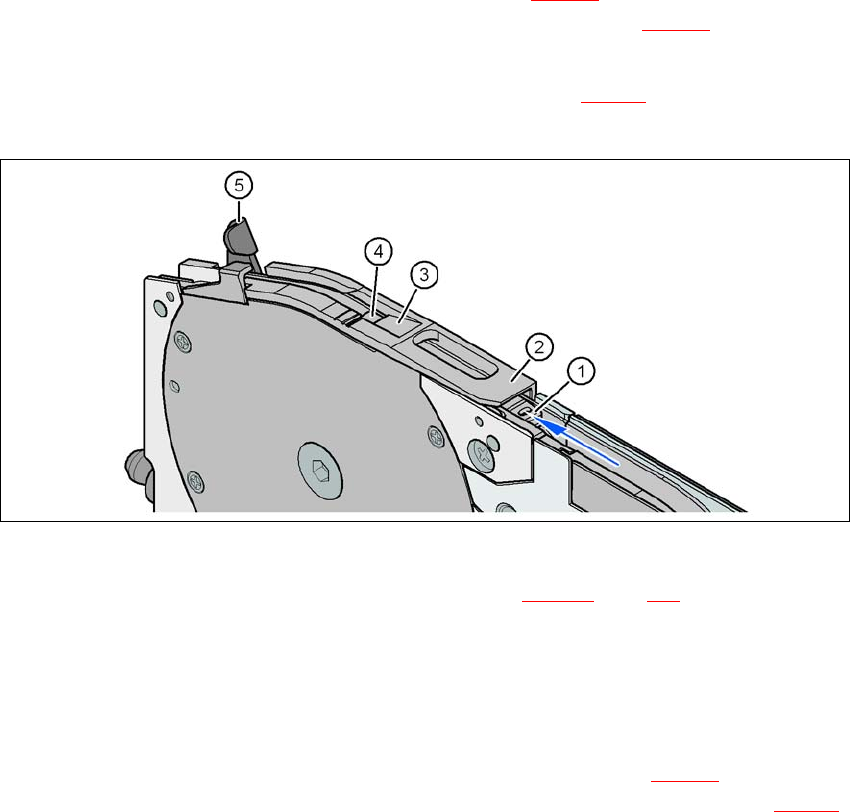

Рис. 5.10 - 5 Окно забора ленточного подающего модуля
(1) Устройство поддержки ленты, съемное (см. раздел 5.10.4.4, стр. 282)
(2) Окно захвата
(3) Отводной край для покровной пленки
(4) Область забора компонентов
(5) Ручка для поднятия и блокировки окна захвата
В области управления нажимайте кнопку ВПЕРЕД (поз. 1 на рис. 5.10 - 6) до тех пор,
пока место изгиба покровной пленки окажется в области захвата (поз. 4 на рис. 5.10 - 5
)
компонентов.
