Руководство по эксплуатации SIPLACE SX1/SX2 5 Задачи на машине Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 5.10 Оснастка подаю щих модулей 281 5 Рис . 5.10 - 7 Протяжка покровной пленки до уплотнительных ко лец ме х…
5 Задачи на машине Руководство по эксплуатации SIPLACE SX1/SX2
5.10 Оснастка подающих модулей Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
280
5

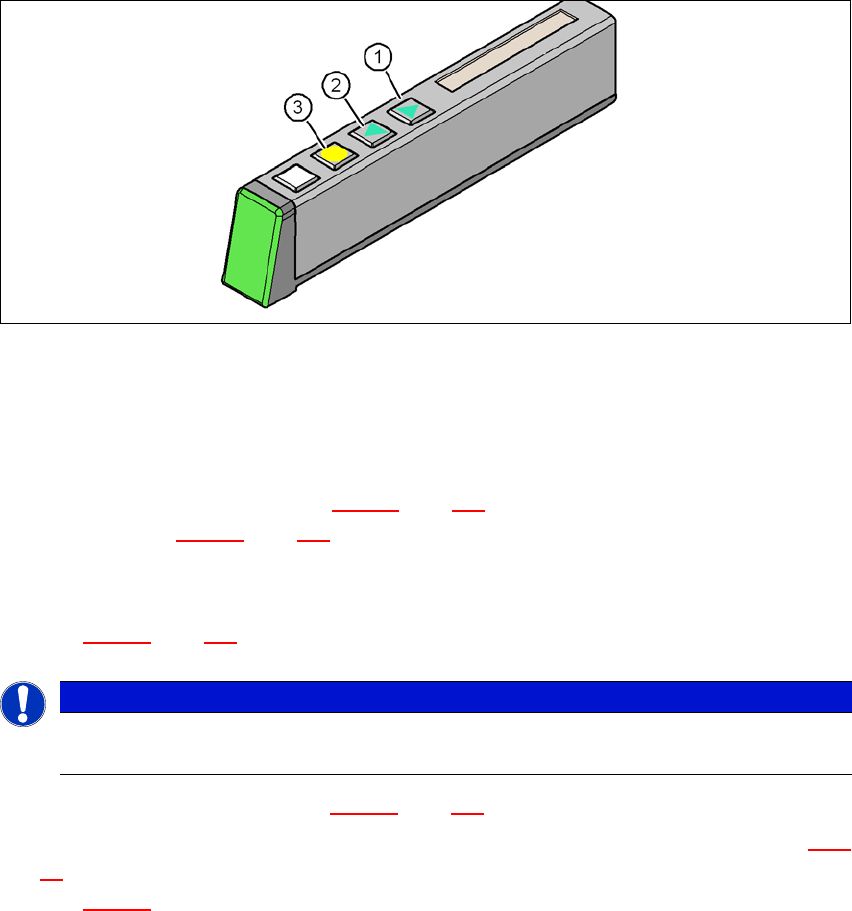

Рис. 5.10 - 6 Область управления подающего модуля (8 мм X до 88 мм X)
(1) Кнопка "Вперед" для перемещения ленты вперед
(2) Кнопка "Назад" для перемещения ленты назад
(3) Кнопка "Пленка" для натяжения пленки
Сместите рычаг (поз. 5 на рис. 5.10 - 5, стр. 279) вперед, чтобы поднять окно захвата
(поз. 2 на рис. 5.10 - 5
, стр. 279) в первую позицию фиксации.
Извлеките покровную пленку по бокам вдоль окна забора и под окном забора.
Откиньте покровную пленку назад, чтобы она прилегала к отводному краю (поз. 3 на
рис. 5.10 - 5
, стр. 279).
5
Отведите рычаг (поз. 5 на рис. 5.10 - 5, стр. 279) назад, чтобы опустить окно захвата.
Проведите покровную пленку через рычаг расхода покровной пленки (поз. 2 на рис. 5.10
- 7) и далее до уплотнительных колец механизма подачи покровной пленки (поз. 1 на
рис. 5.10 - 7
).
УКАЗАНИЕ
Опустите окно забора, когда покровная пленка будет прилегать к отводному
краю.
Руководство по эксплуатации SIPLACE SX1/SX2 5 Задачи на машине
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 5.10 Оснастка подающих модулей
281
5

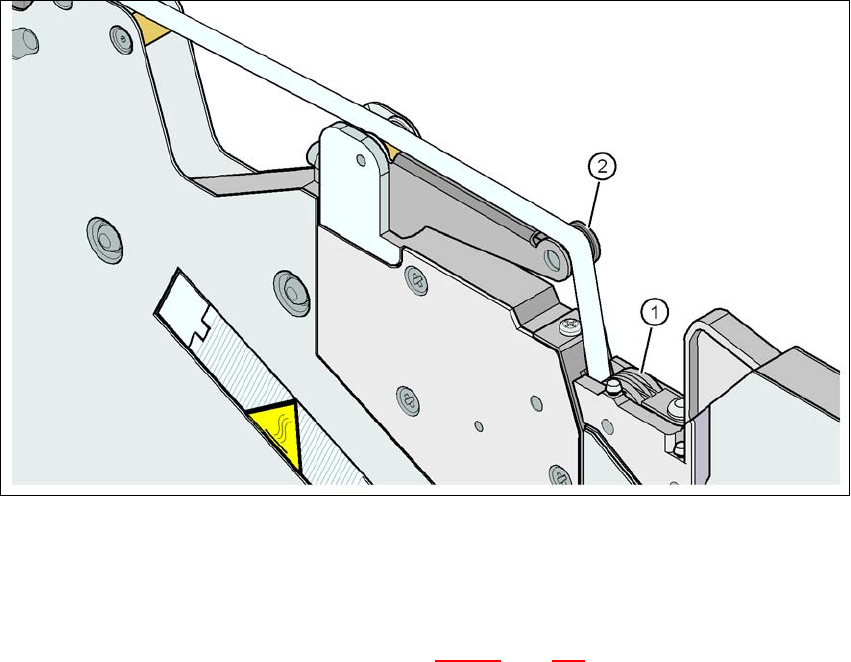

Рис. 5.10 - 7 Протяжка покровной пленки до уплотнительных колец механизма подачи покровной пленки
(1) Уплотнительные кольца механизма подачи покровной пленки
(2) Покровная пленка
5
Нажимайте кнопку ПЛЕНКА (поз. 3 на рис. 5.10 - 6, стр. 280) до тех пор, пока покровная
пленка окажется натянутой. Рычаг расхода покровной пленки перемещается вниз и
останавливает работу приводного двигателя.
Отрежьте ленту по передней кромке подающего модуля.
5 Задачи на машине Руководство по эксплуатации SIPLACE SX1/SX2
5.10 Оснастка подающих модулей Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
282
5.10.4.4 Устройство поддержки ленты для 8-мм ленточного подающего модуля X
5
Рис. 5.10 - 8 8-мм подающий модуль Х - устройство поддержки и датчик стыковки
(1) Устройство поддержки ленты, съемное
(2) Овальное отверстие в устройстве поддержки ленты
(3) Место установки датчика стыковки
8-мм подающий модуль X оборудован устройством поддержки ленты (поз. 1 на рис. 5.10 -
8). При необходимости, оно легко снимается.
Введите острие прецизионной отвертки в овальное отверстие (поз. 2 на рис. 5.10 - 8)
устройства поддержки ленты и извлеките устройство против направления подачи
ленты.
При использовании устройства поддержки ленты обращайте внимание на то, чтобы оно
могло занять требуемое положение.
5
УКАЗАНИЕ
Постоянная высота забора Z и сокращение издержек времени на коррекцию высоты
забора
При обработке всех компонентов от 0402 и меньше всегда устанавливайте
устройство поддержки ленты (поз. 1 на рис. 5.10 - 8
) в 8-мм подающий модуль X.
