Руководство по эксплуатации SIPLACE SX1/SX2 5 Задачи на машине Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 5.10 Оснастка подаю щих модулей 283 5.10.4.5 Датчики стыковки для ле нто чных подающих мод улей Х Ленто чные…
5 Задачи на машине Руководство по эксплуатации SIPLACE SX1/SX2
5.10 Оснастка подающих модулей Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
282
5.10.4.4 Устройство поддержки ленты для 8-мм ленточного подающего модуля X
5

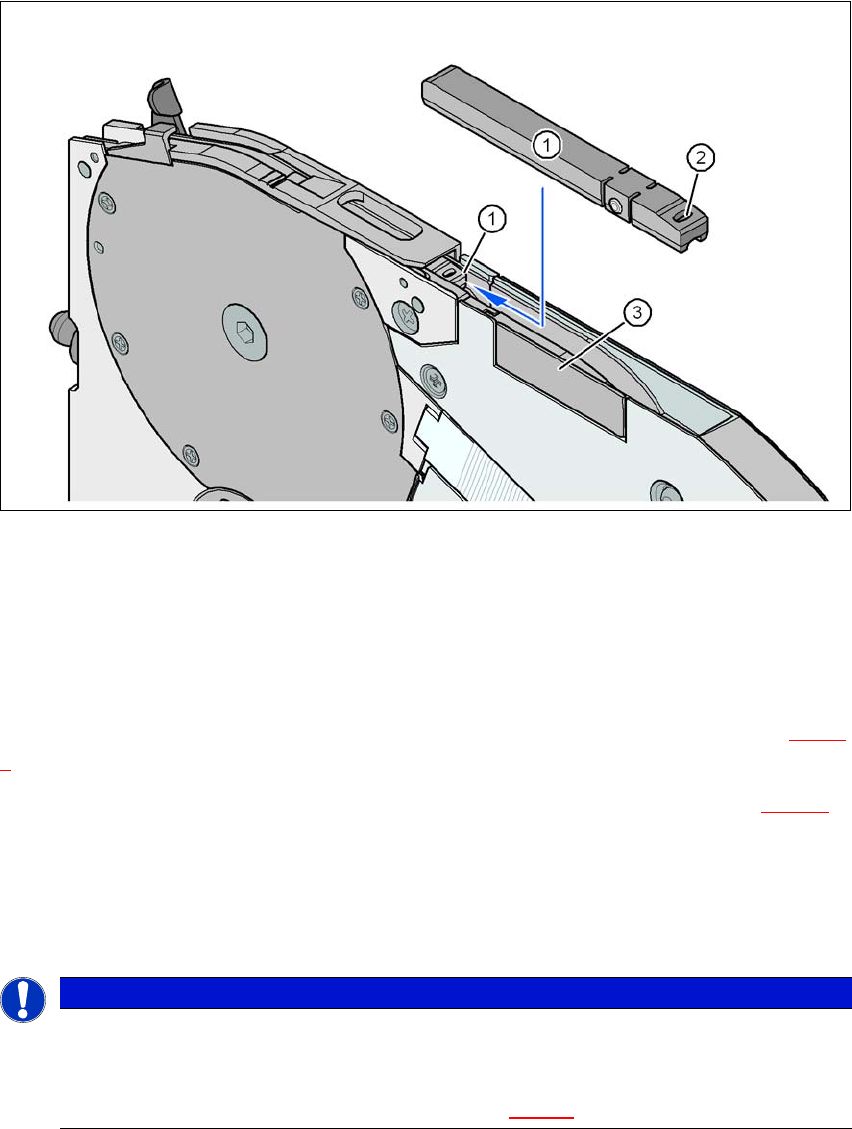

Рис. 5.10 - 8 8-мм подающий модуль Х - устройство поддержки и датчик стыковки
(1) Устройство поддержки ленты, съемное
(2) Овальное отверстие в устройстве поддержки ленты
(3) Место установки датчика стыковки
8-мм подающий модуль X оборудован устройством поддержки ленты (поз. 1 на рис. 5.10 -
8). При необходимости, оно легко снимается.
Введите острие прецизионной отвертки в овальное отверстие (поз. 2 на рис. 5.10 - 8)
устройства поддержки ленты и извлеките устройство против направления подачи
ленты.
При использовании устройства поддержки ленты обращайте внимание на то, чтобы оно
могло занять требуемое положение.
5
УКАЗАНИЕ
Постоянная высота забора Z и сокращение издержек времени на коррекцию высоты
забора
При обработке всех компонентов от 0402 и меньше всегда устанавливайте
устройство поддержки ленты (поз. 1 на рис. 5.10 - 8
) в 8-мм подающий модуль X.
Руководство по эксплуатации SIPLACE SX1/SX2 5 Задачи на машине
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 5.10 Оснастка подающих модулей
283
5.10.4.5 Датчики стыковки для ленточных подающих модулей Х
Ленточные подающие модули Х могут быть дооснащены датчиками стыковки. Существуют
две модели датчика:
Датчик стыковки для 8-мм и 12-мм ленточных подающих модулей X
Датчик стыковки для ленточных подающих модулей X от 16 до 88 мм 5
Датчик стыковки устанавливается в месте, обозначенном как поз. 3 на рис. 5.10 - 8
, стр. 282.
Ленточные подающие модули с уже установленными датчиками стыковки также имеются в
наличии (см. раздел 3.9.2
, со страницы 155).
5.10.5 Оснастка компонентов на ленточном подающем модуле 2x8 мм
Процессы управления и оснастки подающих модулей 2x8 мм описаны в руководстве "Лен-
точный подающий модуль 2x8 мм X / Smart Feeder 12 мм X /16 мм X".
Изделие №, немецкий язык00197216-01
Изделие №, английский язык00197217-01
5.10.6 Оснастка компонентов на SIPLACE Smart Feeder
Процессы управления и оснастки SIPLACE Smart Feeder описаны в руководстве "Ленточ-
ный подающий модуль 2x8 мм X / Smart Feeder 12 мм X /16 мм X".
Изделие №, немецкий язык00197216-01
Изделие №, английский язык00197217-01
5 Задачи на машине Руководство по эксплуатации SIPLACE SX1/SX2
5.11 Контроль индикации на подающем модуле X Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
284
5.11 Контроль индикации на подающем модуле X
5.11.1 Подающие модули с ЖК-индикатором
Подающие модули X (от 8 до 88 мм) оснащены многоцветным индикатором рабочих состо-
яний (поз. 6 на рис. 5.11 - 1
) и ЖК-индикатором для вывода текстовых сообщений (поз. 1 на
рис. 5.11 - 1
).
5

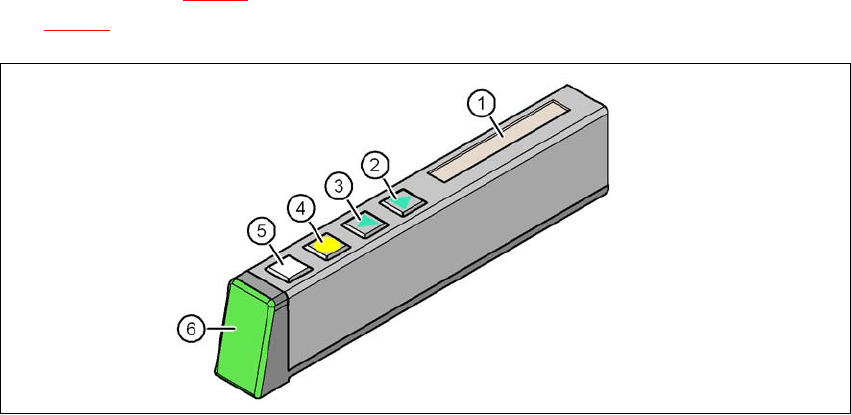

Рис. 5.11 - 1 Кнопки, ЖК-индикатор и индикаторы состояния на подающем модуле Х
(1) ЖК-индикатор
(2) Кнопка ВПЕРЕД
(3) Кнопка НАЗАД
(4) Кнопка ПЛЕНКА
(5) Кнопка SET
(6) Индикатор состояния, многоцветный
