5 Задачи на машине Рук оводство по эк сплуатации SIPLACE SX1/SX2 5.11 Контроль индикации на подающе м модуле X Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 286 5.1 1.3 Индикация сост ояния – Зе леный : подающий мо ду…
Руководство по эксплуатации SIPLACE SX1/SX2 5 Задачи на машине
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 5.11 Контроль индикации на подающем модуле X
285
5.11.2 Подающие модули с ЖК-индикатором
В модулях SIPLACE SmartFeeder имеются для сигнализации рабочих режимов многоцвет-
ные светодиодные индикаторы для каждой дорожки.
5

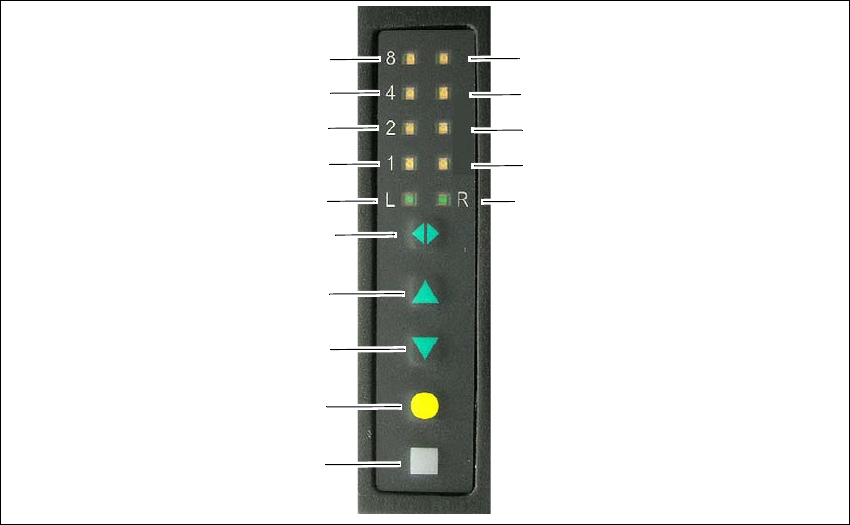

Рис. 5.11 - 2 Кнопки и индикаторы состояния: Пример для модуля SIPLACE SmartFeeder 2x8 мм
(1) Кнопка "Set"
(2) Кнопка "Пленка"
(3) Кнопка "Назад"
(4) Кнопка "Вперед"
(5) Кнопка смены дорожки право-лево
(6) СИД L: левая дорожка активна
(7) СИД 1 мм шаг, левая дорожка
(8) СИД 2 мм шаг, левая дорожка
(9) СИД 4 мм шаг, левая дорожка
(10) СИД 8 мм шаг, левая дорожка
(11) СИД R: правая дорожка активна
(12) СИД 1 мм шаг, правая дорожка
(13) СИД 2 мм шаг,
правая дорожка
(14) СИД 4 мм шаг, правая дорожка
(15) СИД 8 мм шаг, правая дорожка
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(15)
(14)
(13)
(12)
(11)
5 Задачи на машине Руководство по эксплуатации SIPLACE SX1/SX2
5.11 Контроль индикации на подающем модуле X Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
286
5.11.3 Индикация состояния
– Зеленый:
подающий модуль готов к работе и содержится в актуальной оснастке.
– Оранжевый:
сигнал предупреждения. Текст предупреждения отображается в ЖК-индикаторе.
– Красный:
нарушение функционирования. Сообщение об ошибке будет отображено на ЖК-индикаторе.
– Выкл.:
подающий модуль не содержится в актуальной оснастке.
5
5
УКАЗАНИЕ
"СИД выкл." только для входящих в оснастку подающих модулей
Контроллер машины отключает индикаторы состояния у тех подающих модулей, ко-
торые не имеют текущие настройки.
Состояние "СИД выкл." устанавливается только в случае, если система программи-
рования передала на линию заказ. Это облегчает оператору работу по контролю за
подающими модулями, так как он должен следить только за теми подающими моду
-
лями, у которых есть текущие настройки.
УКАЗАНИЕ
Процесс настройки: активация светодиода каждого подающего модуля
В процессе настройки - если нет информации о настройках на станции, нет отправ-
ленного на станцию/линию задания из SIPLACE Pro - после включения происходит
включение ЖК-индикатора на каждом подающем модуле. Таким образом, оператор
получает своевременную информацию о состоянии рабочих процессов.
Руководство по эксплуатации SIPLACE SX1/SX2 5 Задачи на машине
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 5.11 Контроль индикации на подающем модуле X
287
5.11.4 ЖК-индикатор
В нижеприведенной таблице вы найдете дословный текст на ЖК-индикаторе, цвет и пока-
зания индикатора состояния, значение и меры для устранения ошибок.
5.11.4.1 Предупреждения и меры устранения
5
5
5.11.4.2 Сообщения об ошибке и меры устранения
5
Текст ЖК-
индикатора
Индикато
р
состояни
я
Значение Устранение неполадки
Снимите плен-
ку
(снять пленку)
Оранже-
вый
Была выбрана функция,
которая является недопу-
стимой для натянутой по-
кровной пленки (качаю-
щийся рычаг пленки нахо-
дится в нажатом нижнем
положении).
Для выполнения желаемой операции не-
обходимо извлечь пленку из пары зубча-
тых колес и обрезать, тогда
произойдет
ослабление качающегося рычага пленки.
Текст ЖК-
индикатора
Индикато
р
состояни
я
Значение Устранение неполадки
Отсутствует Красный,
мигающий
ПО подающего модуля не
подходит для приложения.
Снова загрузите ПО приложения.
Загрузите ПО подающего модуля.
Handle --->>
(Рукоятка --->>)
Красный На подающий модуль по-
ступил сигнал, однако руч-
ка захвата не была задви-
нута в паз.
Уберите в паз ручку захвата.
Low Voltage
(Низкое напря-
жение
)
Оранже-
вый
Напряжение питания 24 В.
После включения порог
срабатывания так и не был
превышен.
Проверить подвод электропитания.
Low Voltage
(Низкое напря-
жение)
Красный Напряжение питания 24 В.
Порог срабатывания был
превышен и произошел
сбой.
Проверить подвод электропитания.
