Руководство по эксплуатации SIPLACE SX1/SX2 5 Задачи на машине Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 5.14 Добавление компонентов 293 5.14 Доба вл ени е ком по н е н то в Попо лнение компонентами по штрих - ко …
5 Задачи на машине Руководство по эксплуатации SIPLACE SX1/SX2
5.13 Предотвращение ошибок дорожек Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
292
5.13.3 Система координат компонента и угол захвата
5
Рис. 5.13 - 1 Положение компонента и угол захвата компонента
Специаль-
ный
компонент
Магазин для
прутков:
Бескорпус-
ные
компо-
ненты,
полярные
0402
2220
Анод должен быть
выровнен по положи-
тельной оси X.
Тип корпуса Положение описания 0°
Положение в подаче
Угол захвата /
угол присоса
Лента:
SOT 23
Магазин
для прут-
Лента:
Лента:
SO-IC
DIL-IC
SOT 194
Лента:
Отверстия
Y
X
Y
X
Y
X
Y
X
Y
X
90°
90°
0°
90°
-90°
0°
Руководство по эксплуатации SIPLACE SX1/SX2 5 Задачи на машине
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 5.14 Добавление компонентов
293
5.14 Добавление компонентов
Пополнение компонентами по штрих-коду и без штрих-кода описано в интерактивной
справке.
Своевременно наращивайте новую ленту в подающих модулях, чтобы подающие мо-
дули не оставались пустыми.
Однако не сращивайте ленты слишком рано. Если после сращивания конец старой
ленты наматывается на новый рулон, это может привести к переполнению нового ру-
лона, соскальзыванию ленты и образованию слипшихся петель. Это в свою очередь
приводит к ошибкам захвата и продолжительным простоям.
5 Задачи на машине Руководство по эксплуатации SIPLACE SX1/SX2
5.15 Стыковка и расстыковка тележки для подачи компонентов Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
294
5.15 Стыковка и расстыковка тележки для подачи ком-
понентов
5.15.1 Инструкции по технике безопасности при стыковке и расстыковке теле-
жек для подачи компонентов
5
5

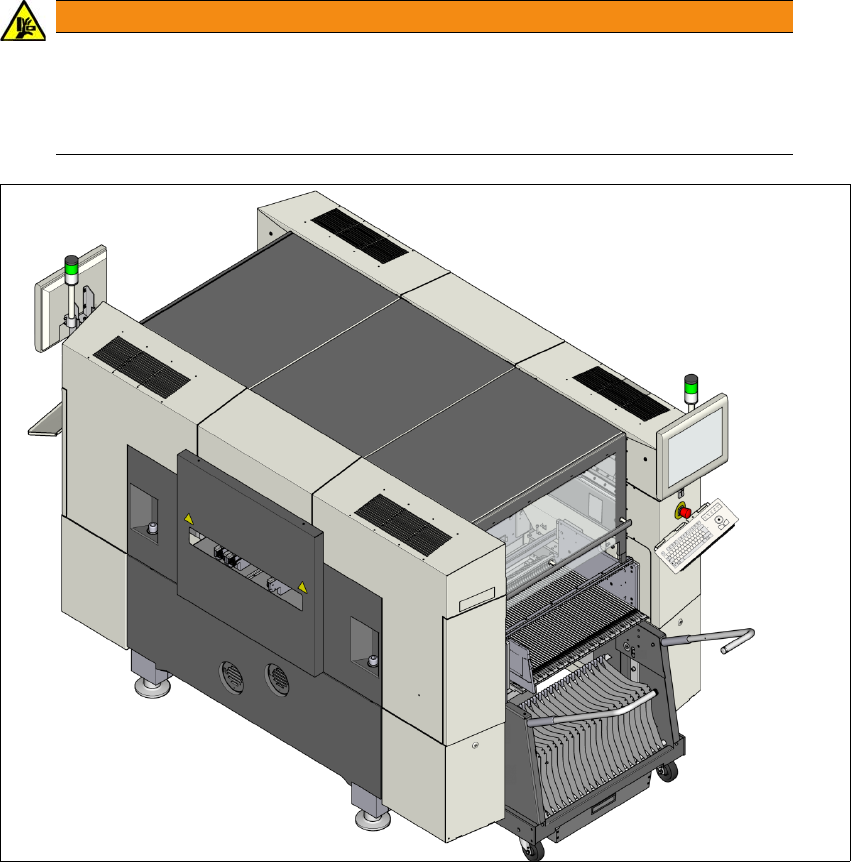

Рис. 5.15 - 1 Инструкции по технике безопасности при стыковке и расстыковке тележек для подачи компо-
нентов
Стыковка тележки для компонентов возможна только при закрытых защитных кожухах.
ОСТОРОЖНО
Опасность защемления!
Во время стыковки и расстыковки тележки для компонентов существует опас-
ность защемления.
Стыковку и расстыковку тележки всегда выполняйте в одиночку.
