Руководство по эксплуатации SIPLACE SX1/SX2 5 Задачи на машине Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 5.15 Стыковка и расстыковка тележки для подачи комп онентов 295 5.15.2 Расстык овка теле жки для комп он ен …
5 Задачи на машине Руководство по эксплуатации SIPLACE SX1/SX2
5.15 Стыковка и расстыковка тележки для подачи компонентов Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
294
5.15 Стыковка и расстыковка тележки для подачи ком-
понентов
5.15.1 Инструкции по технике безопасности при стыковке и расстыковке теле-
жек для подачи компонентов
5
5
Рис. 5.15 - 1 Инструкции по технике безопасности при стыковке и расстыковке тележек для подачи компо-
нентов
Стыковка тележки для компонентов возможна только при закрытых защитных кожухах.
ОСТОРОЖНО
Опасность защемления!
Во время стыковки и расстыковки тележки для компонентов существует опас-
ность защемления.
Стыковку и расстыковку тележки всегда выполняйте в одиночку.
Руководство по эксплуатации SIPLACE SX1/SX2 5 Задачи на машине
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 5.15 Стыковка и расстыковка тележки для подачи компонентов
295
5.15.2 Расстыковка тележки для компонентов
В основном виде ПО станции выберите иконку Подающий модуль... и иконку
Места установки.
5

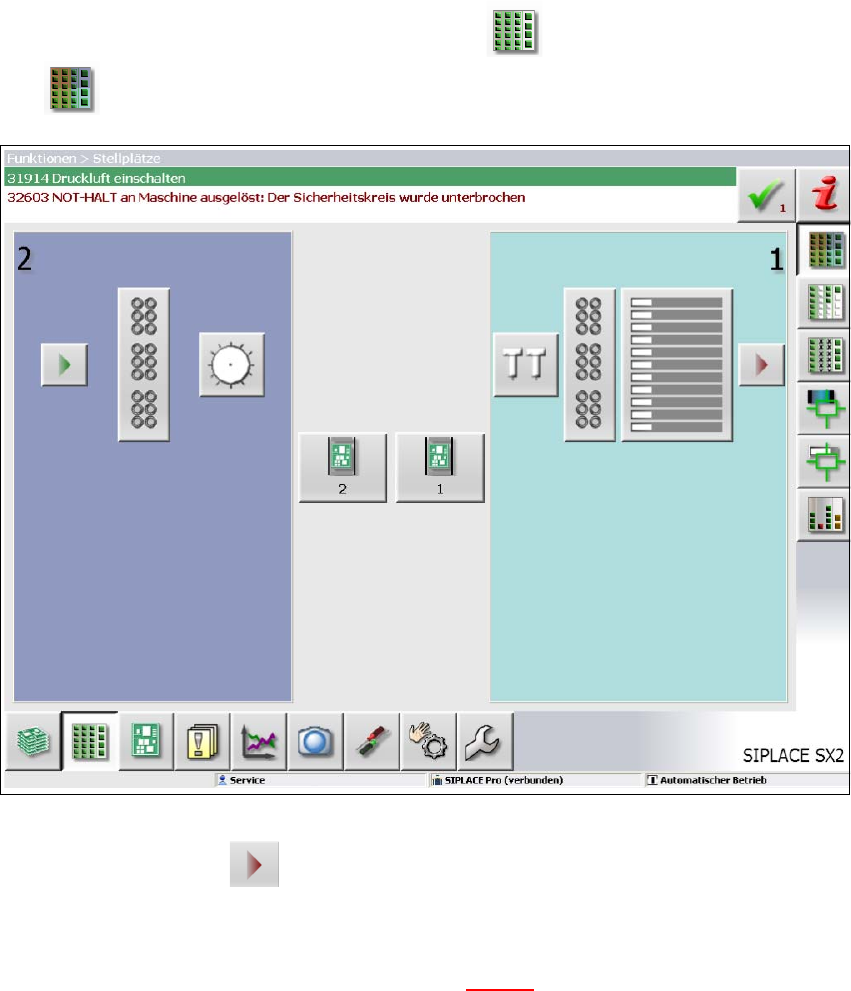

Рис. 5.15 - 2 SR GUI - места установки
5
Нажмите на иконку для деблокирования на соответствующем месте установки
и дождитесь открытия блокировки. Дополнительную информацию см. в интерактивной
справке ПО станции.
Поверните обе рукоятки вверх (поз. 1 на рис. 5.15 - 3).
5 Задачи на машине Руководство по эксплуатации SIPLACE SX1/SX2
5.15 Стыковка и расстыковка тележки для подачи компонентов Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
296
5

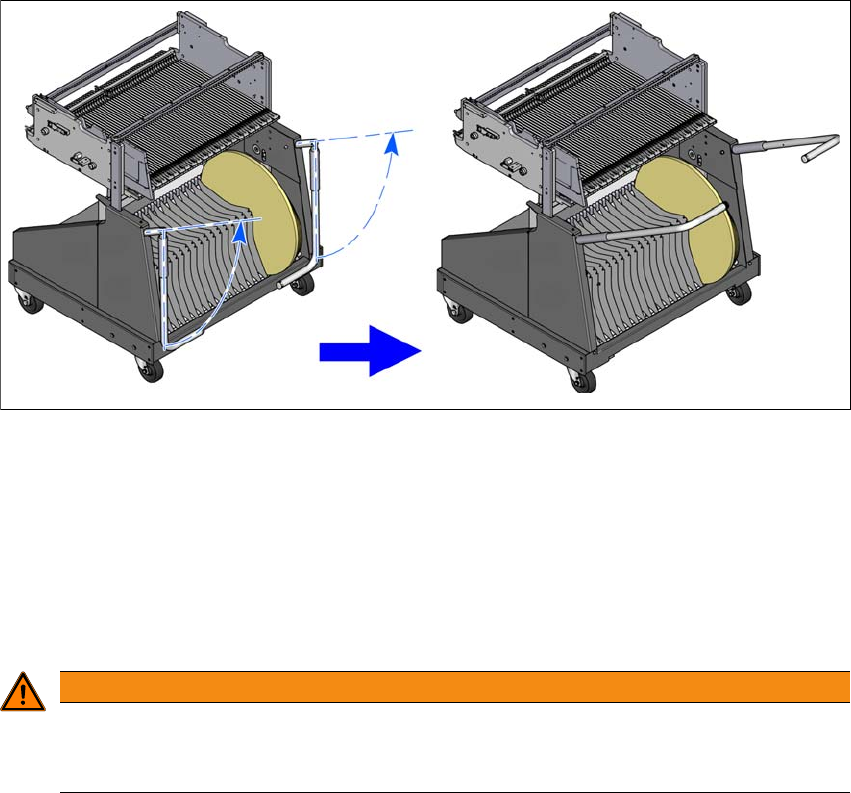

Рис. 5.15 - 3 Тележка для компонентов - поднимание вверх рукояток для выкатывания
Взявшись обеими руками за рукоятки, извлеките тележку для подачи компонентов из
автомата.
5.15.3 Инструкции по технике безопасности при перемещении тележки для
компонентов
5
Всегда беритесь за рукоятки тележки для подачи компонентов обеими руками во время
ее перемещения.
Учитывайте то, что полностью загруженная подающими модулями тележка для подачи
компонентов может перевернуться вбок или вперед при превышении угла наклона при-
мерно в 20 градусов.
Следите за тем, чтобы поверхность, по которой движется тележка, всегда имела не-
большой угол наклона.
Уклон основания, на котором размещается автомат, не должен превышать 0,63%. Это
соответствует уклону в 5 мм на участке 800 мм (напр., это ширина стола для компонен-
тов).
Не допускайте сталкивания с препятствиями. При определенной скорости тележка мо-
жет опрокинуться вперед.
ОСТОРОЖНО
Предотвращение несчастных случаев!
Для предотвращения несчастных случаев обязательно соблюдайте приведенные
далее правила во время перемещения тележки для подачи компонентов.
