5.15.4 Стыковка тележки для компонентов
5

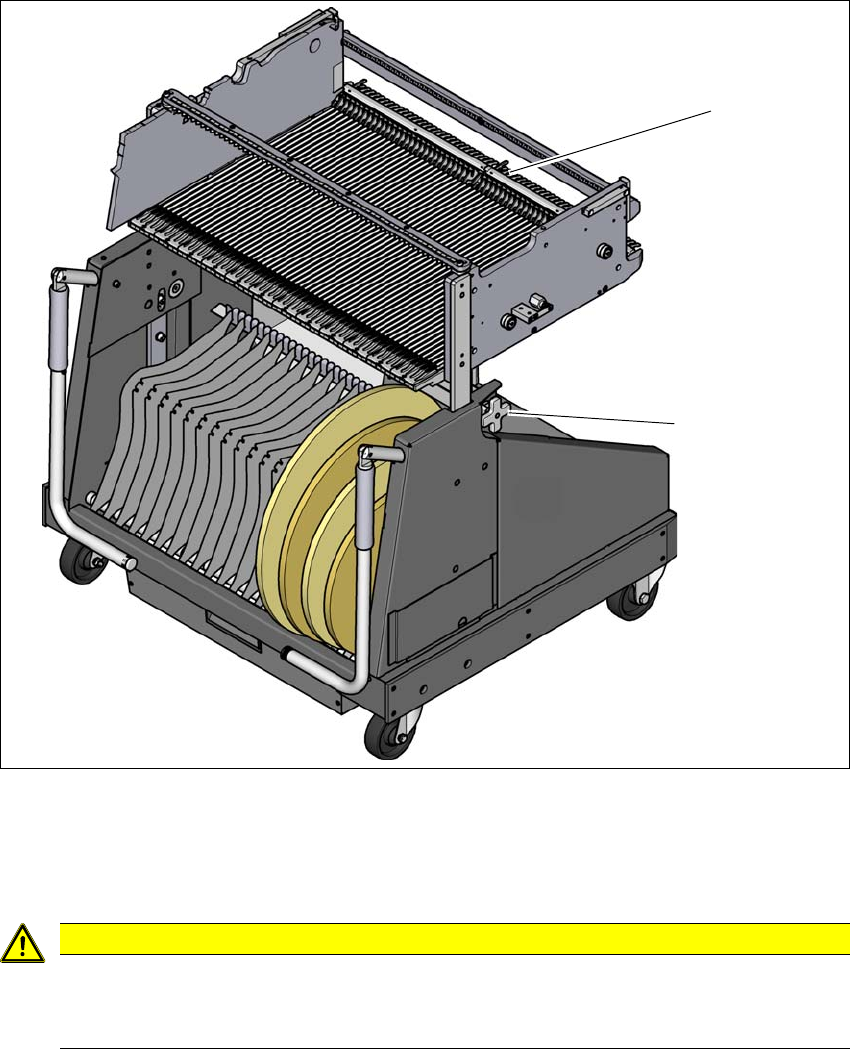

Рис. 5.15 - 4 Стыковка тележки для компонентов
(1) Блокирующие стопоры
(2) Регулировка высоты для точной настройки по высоте машины
5
ВНИМАНИЕ
Вдвигание тележки для компонентов
При вдвигании тележки для компонентов в автомат не допускайте ударов бло-
кирующих стопоров о препятствия.
(2)
(1)
5 Задачи на машине Руководство по эксплуатации SIPLACE SX1/SX2
5.15 Стыковка и расстыковка тележки для подачи компонентов Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
298
I 5
5
5
Аккуратно задвиньте тележку для подачи компонентов в автомат до упора. Упорная ко-
лодка (2) стола для компонентов должна войти под уголок контроля высоты стола (1)
на втягивающем механизме машины (правая и левая сторона).
5
Рис. 5.15 - 5 Контроль высоты стола
УКАЗАНИЕ
Отрезание лент заподлицо
Если ленты на передней кромке подающих модулей X отрезать не заподлицо, то
опорожненные ленты не попадут в направляющий канал для отходов.
Перед стыковкой тележки для компонентов заподлицо отрежьте ленты.
ВНИМАНИЕ
Положение монтажной головки!
Убедитесь в том, что монтажная головка находится вне зоны перемещения тележки
для подачи компонентов.
(1)
(2)
Руководство по эксплуатации SIPLACE SX1/SX2 5 Задачи на машине
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 5.15 Стыковка и расстыковка тележки для подачи компонентов
299
5
5
Посредством регулировки высоты для точной настройки Вы можете отрегулировать вы-
соту тележки для компонентов. Поверхности колодки и уголка должны едва не касаться
друг друга.
5
5
5
В основном виде ПО станции выберите иконку Подающий модуль... и иконку
Места установки.
Нажмите на иконку для блокирования на соответствующем месте установки и
дождитесь окончательной стыковки тележки. Дополнительную информацию см. в инте-
рактивной справке ПО станции.
Сместите втулку на обеих рукоятках вверх и поверните рукоятку вниз.
ВНИМАНИЕ
Опасность столкновения головки!
В случае демонтажа одного из уголков (правая или левая сторона) для контроля вы-
соты стола существует опасность столкновения головки из-за слишком высокого
расположения стола.
Не демонтируйте уголки.
УКАЗАНИЕ
Закройте защитные кожухи, так как стыковка возможна только при закрытых за-
щитных кожухах.
