6 Расширения станции Руководство по эксплуатаци и SIPLACE SX1/SX2 6.1 Мех анизм смены присосов Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 302 6.1.1 Ме ханизм смены присосов для голов ки SIPLACE SpeedSt ar Изде лие …
Руководство по эксплуатации SIPLACE SX1/SX2 6 Расширения станции
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 6.1 Механизм смены присосов
301
6 Расширения станции
Варианты конфигурации и опции см. в соответствующей спецификации автоматов SIPLACE
SX1/SX2.
6.1 Механизм смены присосов
При помощи механизма смены присосов обеспечивается значительное повышение гибко-
сти монтажной головки при обработке различных типов компонентов. Если на основании
программы монтажа требуется замена присосов, монтажная головка автоматически воз-
вращает старый присос в футляр присоса и забирает новый. Кроме того, это позволяет бы-
стро заменять отбракованные при вакуумной проверке присосы.
Забор
присосов из механизма смены присосов значительно точнее и быстрее, чем при руч-
ной замене. Для процесса монтажа мелких компонентов необходимо, чтобы радиальная
эксцентричность при вращении присосов была минимальной.
Базовая конструкция механизма смены присосов для SIPLACE SpeedStar, 12-сегментной
головки Collect&Place и головки SIPLACE MultiStar одинакова. Тем не менее, к применению
допускаются только магазины присосов, предназначенные для
конкретной монтажной го-
ловки.
6
ОСТОРОЖНО
Опасность столкновения головки при смешанных конфигурациях!
При размещении магазина присосов SIPLACE MultiStar на месте установки головки
SIPLACE SpeedStar или 12-сегментной головки Collect&Place возникает опасность
столкновения головки.
Для каждой монтажной головки устанавливайте только соответствующий меха-
низм смены присосов с магазинами к этой головке.
6 Расширения станции Руководство по эксплуатации SIPLACE SX1/SX2
6.1 Механизм смены присосов Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
302
6.1.1 Механизм смены присосов для головки SIPLACE SpeedStar
Изделие № 00519715-xx Механизм смены присосов SX, C&P20 для позиции 1 или 2
Изделие № 00519843-xx Механизм смены присосов SX, C&P20 для позиции 3 или 4
или 6
Изделие № 03103649-xx Механизм смены присосов - общая конструкция CP/all - краткое
описание
6

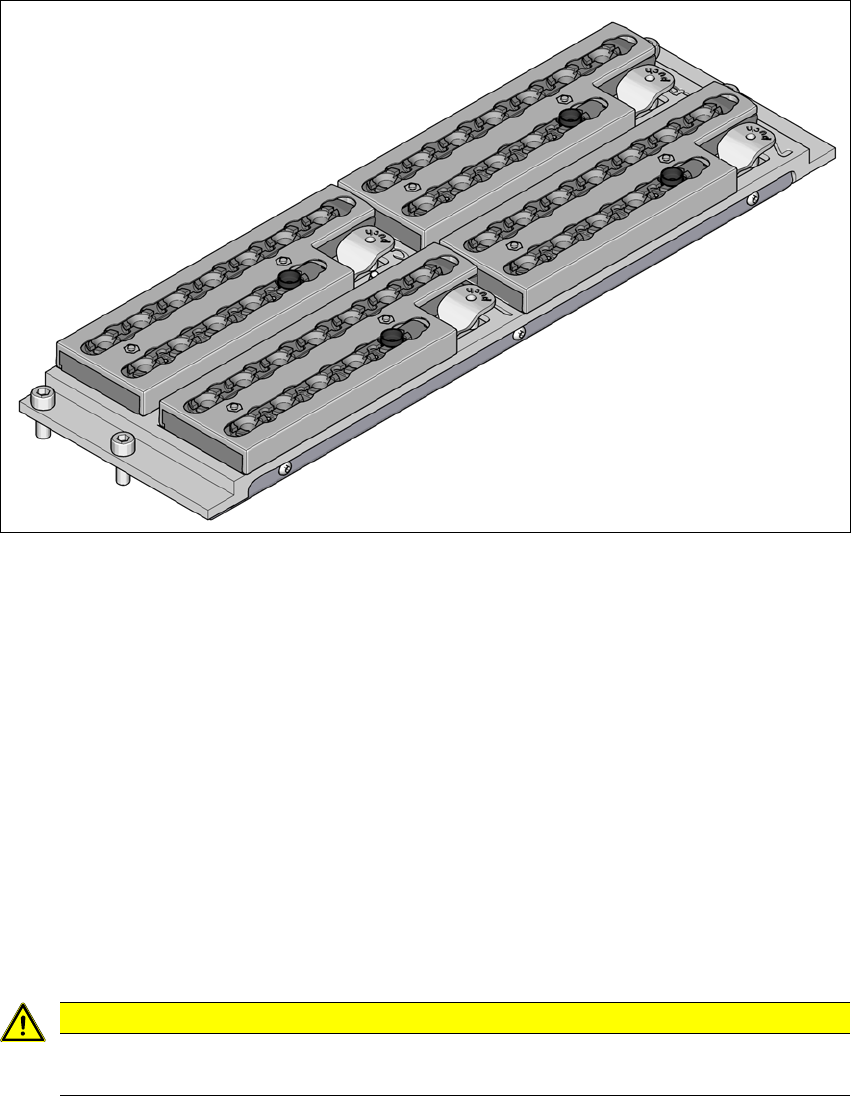

Рис. 6.1 - 1 Механизм смены присосов для головки SIPLACE SpeedStar
6.1.1.1 Описание
Этот механизм смены присосов подхватывает 4 магазина по 12 отсеков присосов в каждом.
Магазины находятся на общем носителе. Они центрируются при помощи двух центрирую-
щих штифтов и фиксируются 4 кнопками. При помощи 2 ориентирующих марок на каждом
магазине определяется точное положение. Контроль за правильным положением магази-
нов на основании осуществляется при помощи микровыключателей для того
, чтобы избе-
жать столкновения монтажной головки с высоко выдвинутым магазином. Все места под
магазины должны быть заняты, иначе если магазины отсутствуют или неправильно распо-
ложены, предохранительный контур выполняет остановку монтажного автомата.
На установленной станции присосов компоненты могут быть сдуты, сняты и сброшены с
присосов головки SpeedStar.
6
ВНИМАНИЕ
Используйте магазин для SIPLACE SpeedStar только в сочетании с головкой
SpeedStar.
Руководство по эксплуатации SIPLACE SX1/SX2 6 Расширения станции
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 6.1 Механизм смены присосов
303
6.1.1.2 Технические характеристики
6
6.1.1.3 Положение механизмов смены присосов для головки SIPLACE SpeedStar на
автомате SX2
6
Рис. 6.1 - 2 Положение механизмов смены присосов для головки SIPLACE SpeedStar - пример
Механизм смены присосов для головки SIPLACE SpeedStar
Размеры (длина x ширина x высота)314мм x 94,5 мм x 68,6 мм
Количество отсеков присосов 48
Количество магазинов присосов 4
Типы присосов 10xx, 11xx и 12xx
Время смены присосов около 2 секунд / 1 присос
Пневматическое присоединение 0,45 MПa (4,5 бар)
(1) Тележка для компонентов на внутренней позиции
(PPW) Механизм смены присосов
(PA) Зона монтажа
(1)
(1)
