6.1.1.2 Технические характеристики
6
6.1.1.3 Положение механизмов смены присосов для головки SIPLACE SpeedStar на
автомате SX2
6

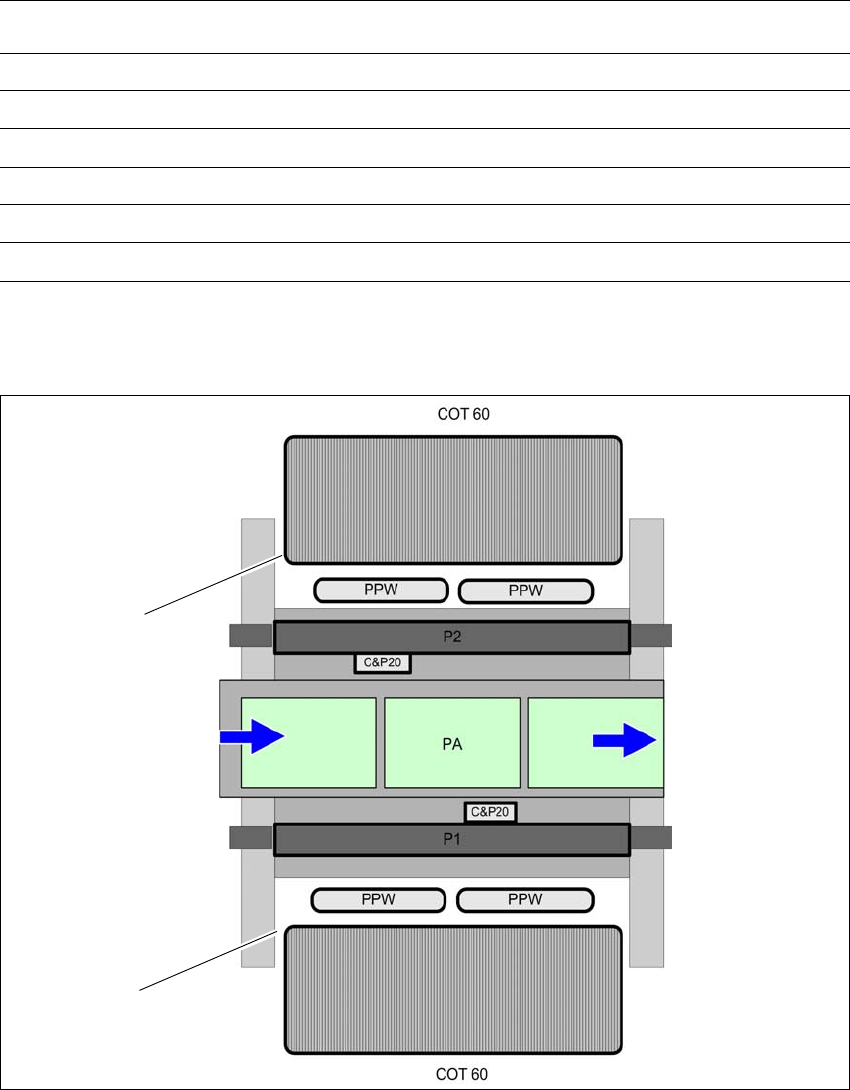

Рис. 6.1 - 2 Положение механизмов смены присосов для головки SIPLACE SpeedStar - пример
Механизм смены присосов для головки SIPLACE SpeedStar
Размеры (длина x ширина x высота)314мм x 94,5 мм x 68,6 мм
Количество отсеков присосов 48
Количество магазинов присосов 4
Типы присосов 10xx, 11xx и 12xx
Время смены присосов около 2 секунд / 1 присос
Пневматическое присоединение 0,45 MПa (4,5 бар)
(1) Тележка для компонентов на внутренней позиции
(PPW) Механизм смены присосов
(PA) Зона монтажа
(1)
(1)
6 Расширения станции Руководство по эксплуатации SIPLACE SX1/SX2
6.1 Механизм смены присосов Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
304
6.1.1.4 Монтаж
Механизмы смены присосов на автомате SX закрепляются на втягивающих устройствах те-
лежек для компонентов.
6

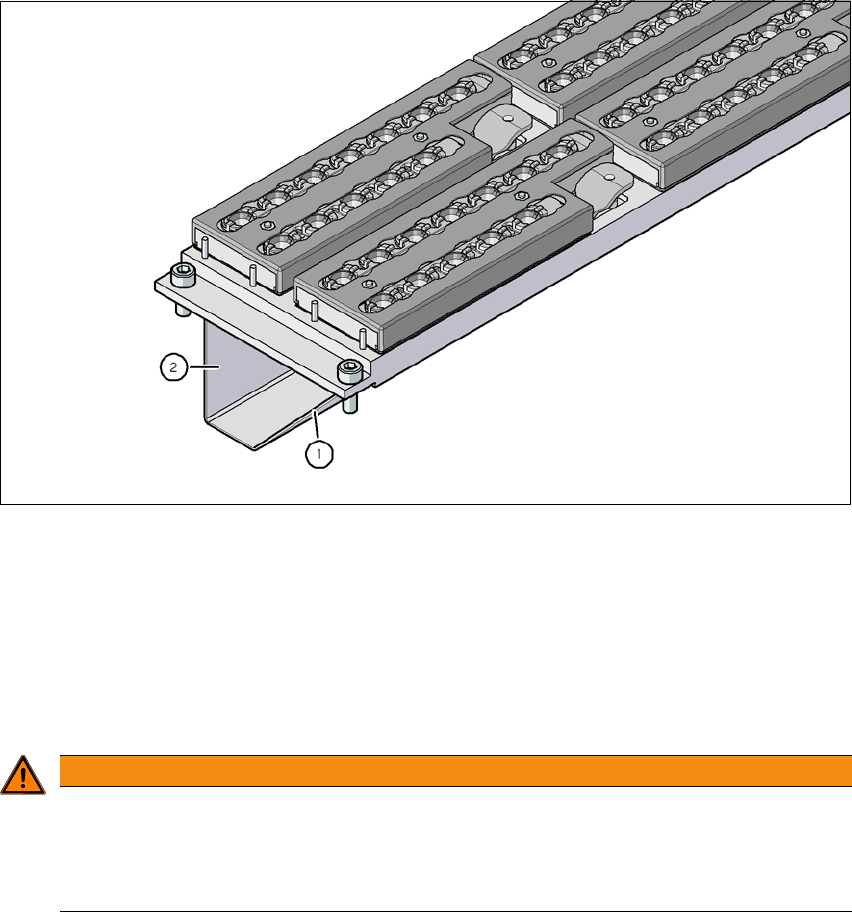

Рис. 6.1 - 3 Монтажное положение
(1) Диагональная сторона указывает на направление втягивающего устройства тележки
для подачи компонентов
(2) Вертикальная сторона указывает на направление транспортера печатных плат
Расположите механизм смены присосов таким образом, чтобы диагональная сторона
была обращена к втягивающему устройству тележки для компонентов.
6
ОСТОРОЖНО
Опасность столкновения головки при смешанных конфигурациях!
При смешанных конфигурациях существует опасность столкновения головки.
Для каждой монтажной головки устанавливайте только соответствующий меха-
низм смены присосов с магазинами к этой головке.
Руководство по эксплуатации SIPLACE SX1/SX2 6 Расширения станции
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 6.1 Механизм смены присосов
305
6.1.1.5 Указания по обслуживанию
Если Вы заполняете магазин присосами определенного типа в первый раз, маркируйте
его с помощью наклейки.
6
Откройте блокиратор и вставьте присосы в отсеки для присосов.
Закройте блокиратор, чтобы присосы не выпали из магазинов.
6
6
Программирование механизма смены приcосов описывается в руководстве по эксплу-
атации SIPLACE Pro.
6.1.1.6 Замена магазина
Нажмите на рычаг (поз. 1 на рис. 6.1 - 4, стр. 306), чтобы отсоединить магазин от шаров
нажимных кнопок (поз. 5 на рис. 6.1 - 4
, стр. 306). Извлеките магазин из носителя.
6
УКАЗАНИЕ
Заполнять магазин за пределами машины и заменять только полностью уком-
плектованные магазины.
ВНИМАНИЕ
Заполнение магазинов!
Заполняйте магазины только после возврата всех присосов, находящихся на го-
ловке Collect&Place, в их магазины.
УКАЗАНИЕ
Опасность зажатия!
Падение компонентов на магазины может привести к зажатию блокиратора.
Не допускайте падения компонентов на магазины.
Поэтому регулярно очищайте магазины и свободные места установки.
ОСТОРОЖНО
Опасность столкновения головки при выступающем рычаге
Выступающий над магазином рычаг (поз. 1 на рис. 6.1 - 4
) может привести к столкно-
вению с монтажной головкой.
Следите за тем, чтобы рычаги не выходили за пределы магазинов.
