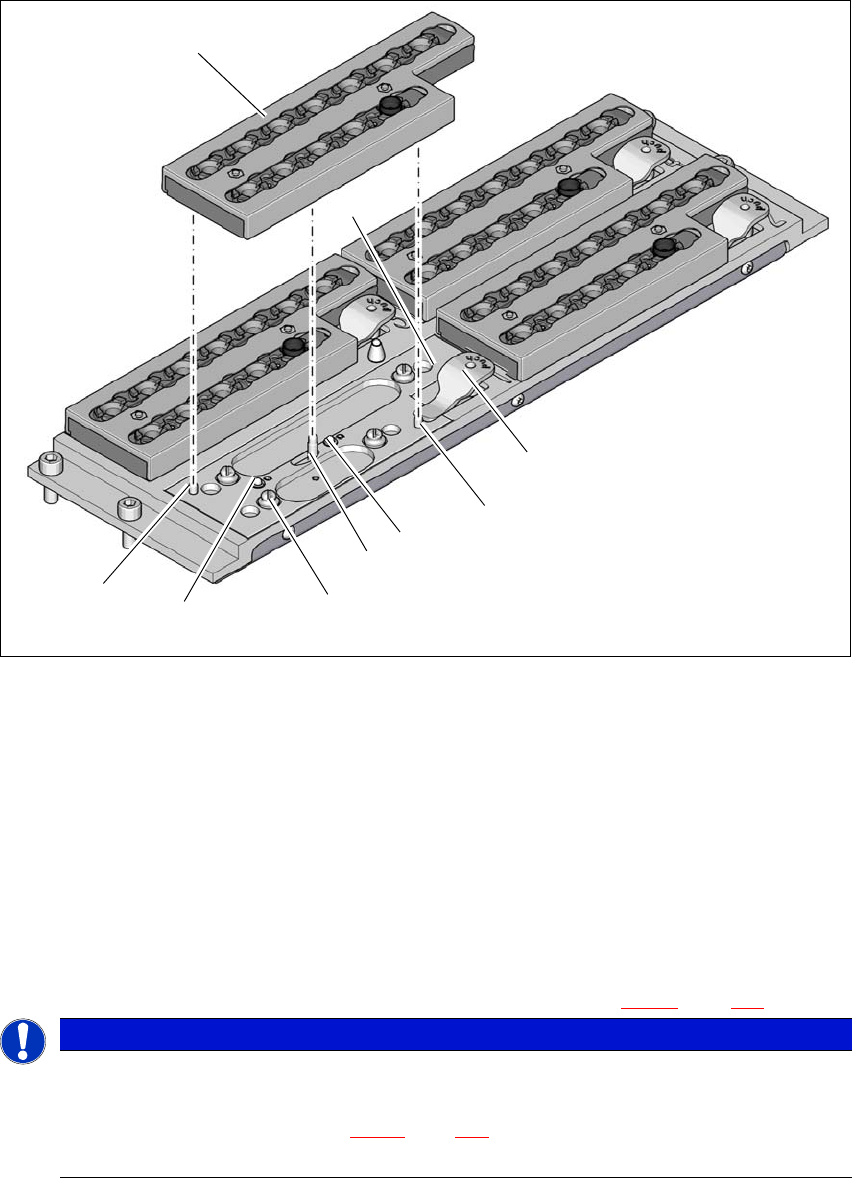

Рис. 6.1 - 4 Механизм смены присосов для головки SpeedStar- замена магазина
(1) Рычаг поднятия магазина
(2) Штифт, входящий в отверстие магазина
(3) Пружинный штифт (3 шт.) для задействования микропереключателя
(4) Штифт сдвижного механизма для перемещения блокиратора
(5) Шар нажимной кнопки
(6) Штифт, входящий в продольное отверстие магазина
(7) Блокиратор в положении "Магазин заблокирован"
6
Установите магазин на шары нажимных кнопок (поз. 5 на рис. 6.1 - 4, стр. 306).
Равномерно нажимайте на магазин для того, чтобы все шары нажимных кнопок могли
попасть внутрь нажимных кнопок.
УКАЗАНИЕ
Переведите блокиратор в положение "блокировка магазина".
Перед установкой расположите магазин таким образом, чтобы центрирующие
штифты (поз. 2 и 6 на рис. 6.1 - 4
, стр. 306) могли войти в центрирующее и в про-
дольное отверстия.
(1)
(2)
(3)
(4)
(5)
(3)
(6)
(3)
(7)
Руководство по эксплуатации SIPLACE SX1/SX2 6 Расширения станции
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 6.1 Механизм смены присосов
307
6.1.1.7 Распознавание положения
Каждый магазин механизма смены присосов имеет две ориентирующие марки, одна для
определения положения, другая - для определения углового положения.
6

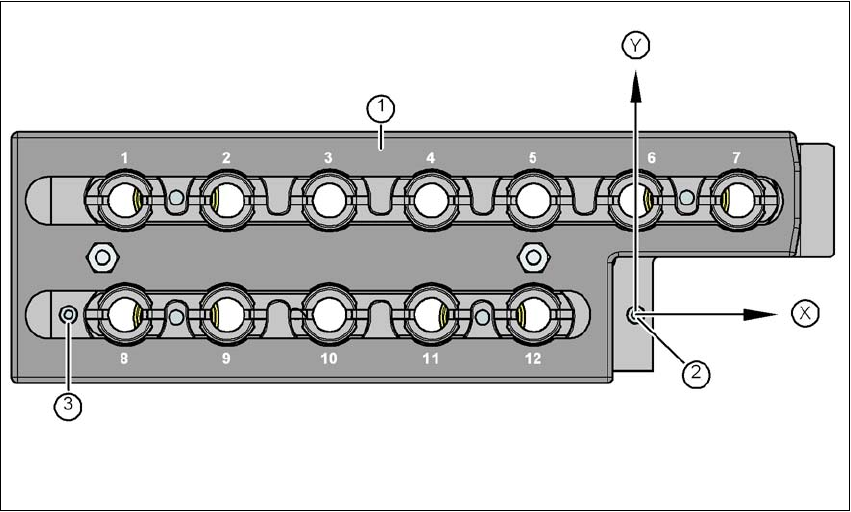

Рис. 6.1 - 5 Магазин присосов - нумерация ниш, марки для определения позиции и углового положения
(1) Блокиратор в положении "Магазин открыт"
(2) Ориентирующая марка для определения позиции
(3) Ориентирующая марка для определения углового положения
6 Расширения станции Руководство по эксплуатации SIPLACE SX1/SX2
6.1 Механизм смены присосов Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
308
6.1.2 Механизм смены присосов для головки SIPLACE MultiStar
Изделие № 00519841-xx Механизм смены присосов CPP для позиции 1 или 2
Изделие № 00519842-xx Механизм смены присосов CPP для позиции 3 или 4
или 6
Изделие № 03103649-xx Механизм смены присосов - общая конструкция CP/all - краткое
описание
6
Рис. 6.1 - 6 Механизм смены приcосов для головок SIPLACE MultiStar и SpeedStar
(1) Магазин присосов 20xx
(2) Магазин присосов 28xx
6.1.2.1 Описание
Магазины расположены на общей подложке, они отцентрованы с помощью двух цилиндри-
ческих штифтов и зафиксированы 4 нажимными кнопками. При помощи 2 ориентирующих
марок на каждом магазине определяется точное положение. Контроль за правильным по-
ложением магазинов на подложке осуществляется при помощи микровыключателей для из-
бежания столкновения монтажной головки с высоко выдвинутым магазином. Все четыре
места под магазины должны быть заняты, иначе если магазины отсутствуют или непра-
вильно расположены, предохранительный контур выполняет остановку монтажного авто-
мата. Кроме того, на основании кодировки магазинов механизм смены присосов определяет
тип магазина – присосов 20xx или присосов 28xx для головки CPP.
На станции присосов возможно сдувание компонентов с присосов головки MultiStar. Там же
присосы MultiStar
могут быть сняты и утилизированы в контейнер для брака.
