6 Расширения станции Руководство по эксплуатации SIPLACE SX1/SX2
6.1 Механизм смены присосов Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
314
6

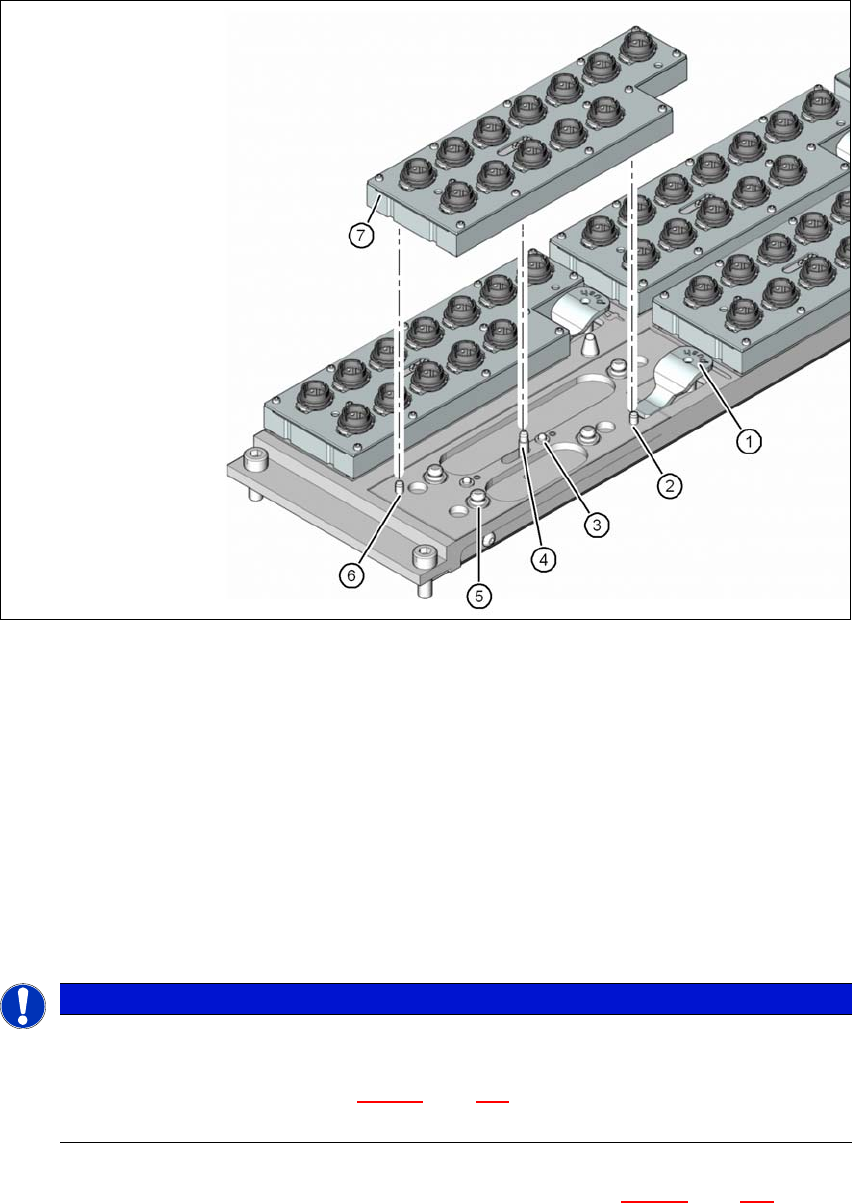

Рис. 6.1 - 11 Замена магазина
(1) Рычаг поднятия магазина
(2) Штифт, входящий в отверстие магазина
(3) Пружинный штифт для задействования микропереключателя распознавания магазина
и предохранительного контура
(4) Штифт сдвижного механизма для перемещения блокиратора
(5) Шар нажимной кнопки
(6) Штифт, входящий в продольное отверстие магазина
(7) Блокиратор в положении "Магазин заблокирован"
6
6
Установите магазин на шары нажимных кнопок (поз. 5 на рис. 6.1 - 11, стр. 314).
Равномерно нажимайте на магазин для того, чтобы все шары нажимных кнопок могли
попасть внутрь нажимных кнопок.
УКАЗАНИЕ
Переведите блокиратор в положение "блокировка магазина".
Перед установкой расположите магазин таким образом, чтобы центрирующие
штифты (поз. 2 и 6 на рис. 6.1 - 11
, стр. 314) могли войти в центрирующее и в
продольное отверстия.
Руководство по эксплуатации SIPLACE SX1/SX2 6 Расширения станции
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 6.1 Механизм смены присосов
315
6.1.2.7 Распознавание положения
Каждый магазин механизма смены присосов имеет две ориентирующие марки, одна для
определения положения, другая - для определения углового положения.
6
Рис. 6.1 - 12 Магазин присосов - ориентирующие марки для определения положения и углового положения
(1) Блокиратор в положении "Магазин открыт"
(2) Ориентирующая марка для определения углового положения
(3) Ориентирующая марка для определения позиции
6.1.2.8 Механизм смены присосов "Ряд 2" для головки SIPLACE MultiStar
Изделие № 00519842-xx Механизм смены присосов CPP для ряда 2 , SX
Механизм смены приcосов "Ряд 2" может монтироваться на следующих местах установки:
Автомат SX: места установки 1 и 2
В комплект дооснащения наряду с механизмом смены приcосов входит монтажный ком-
плект.
6 Расширения станции Руководство по эксплуатации SIPLACE SX1/SX2
6.1 Механизм смены присосов Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
316
6
Рис. 6.1 - 13 Монтажный комплект для механизма смены присосов "Ряд 2"
