6 Расширения станции Руководство по эксплуатаци и SIPLACE SX1/SX2 6.1 Мех анизм смены присосов Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 316 6 Рис . 6.1 - 13 Монтажный комплект для ме ханизма смены присосов "…
Руководство по эксплуатации SIPLACE SX1/SX2 6 Расширения станции
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 6.1 Механизм смены присосов
315
6.1.2.7 Распознавание положения
Каждый магазин механизма смены присосов имеет две ориентирующие марки, одна для
определения положения, другая - для определения углового положения.
6

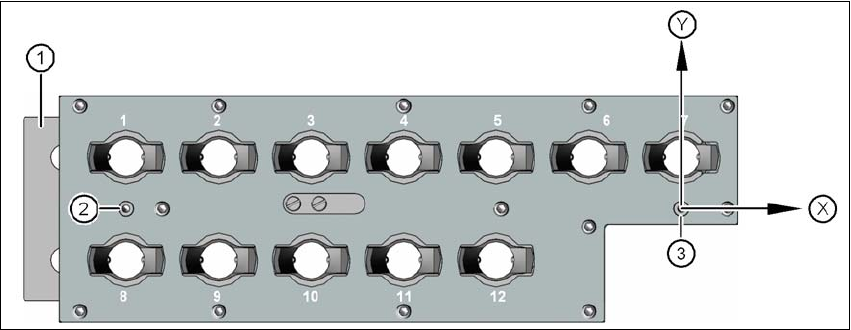

Рис. 6.1 - 12 Магазин присосов - ориентирующие марки для определения положения и углового положения
(1) Блокиратор в положении "Магазин открыт"
(2) Ориентирующая марка для определения углового положения
(3) Ориентирующая марка для определения позиции
6.1.2.8 Механизм смены присосов "Ряд 2" для головки SIPLACE MultiStar
Изделие № 00519842-xx Механизм смены присосов CPP для ряда 2 , SX
Механизм смены приcосов "Ряд 2" может монтироваться на следующих местах установки:
Автомат SX: места установки 1 и 2
В комплект дооснащения наряду с механизмом смены приcосов входит монтажный ком-
плект.
6 Расширения станции Руководство по эксплуатации SIPLACE SX1/SX2
6.1 Механизм смены присосов Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
316
6

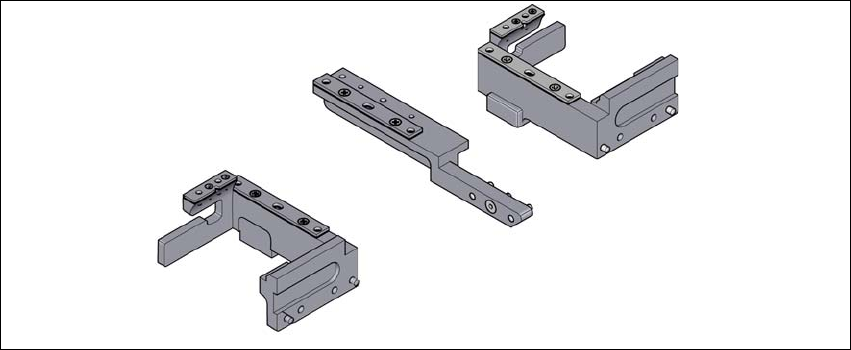

Рис. 6.1 - 13 Монтажный комплект для механизма смены присосов "Ряд 2"
Руководство по эксплуатации SIPLACE SX1/SX2 6 Расширения станции
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 6.1 Механизм смены присосов
317
6.1.3 Механизм смены присосов для головки SIPLACE TwinStar
Изделие № 00519845-xx Механизм смены присосов TwinHead SX
Изделие № 03005191-xx Магазин для 2 присосов
Изделие № 03001807-xx Магазин для 1 присоса
6
Рис. 6.1 - 14 Механизм смены присосов для головки SIPLACE TwinStar
(1) Магазин для 2 присосов
(2) Магазин для 1 присоса
6.1.3.1 Описание
Этот магазин смены присосов в стандартном исполнении оснащается тремя магазинами на
два отсека присосов каждый и одним магазином на один отсек. Четыре места свободны и
могут быть оснащены магазинами на один или два отсека присосов.
Доступны два типа магазинов: стандартные магазины и магазины для специальных присо-
сов или захватов. Магазины находятся
на общем носителе. Они центрируются при помощи
двух центрирующих штифтов и фиксируются двумя винтами с плоскими головками.
(1)
(2)
