6.1.3.2 Технические характеристики
6
6
Механизм смены присосов для головки SIPLACE TwinStar
Размеры (длина x ширина x высота)314мм x 68 мм x 49 мм
Количество отсеков присосов макс. 16 для стандартных присосов
4 для специальных присосов или захва-
тов
Типы присосов 5xx, стандарт
4xx с адаптером
9xx с адаптером
Время смены присосов около 2 секунд / 1 присос
Руководство по эксплуатации SIPLACE SX1/SX2 6 Расширения станции
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 6.1 Механизм смены присосов
319
6.1.3.3 Положение механизмов смены присосов для головки SIPLACE TwinStar на
автомате SX
6
Рис. 6.1 - 15 Положение механизмов смены присосов для головки SIPLACE TwinStar - пример
6
(1) Тележка для компонентов 60 на внутренней позиции
(2) Тележка для компонентов 30 на внешней позиции
(PPW) Механизм смены присосов
(PA) Зона монтажа
(1)
(2)
6 Расширения станции Руководство по эксплуатации SIPLACE SX1/SX2
6.1 Механизм смены присосов Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
320
6.1.3.4 Монтаж
Механизм смены приcосов крепится к втягивающему устройству тележки для подачи ком-
понентов.
6

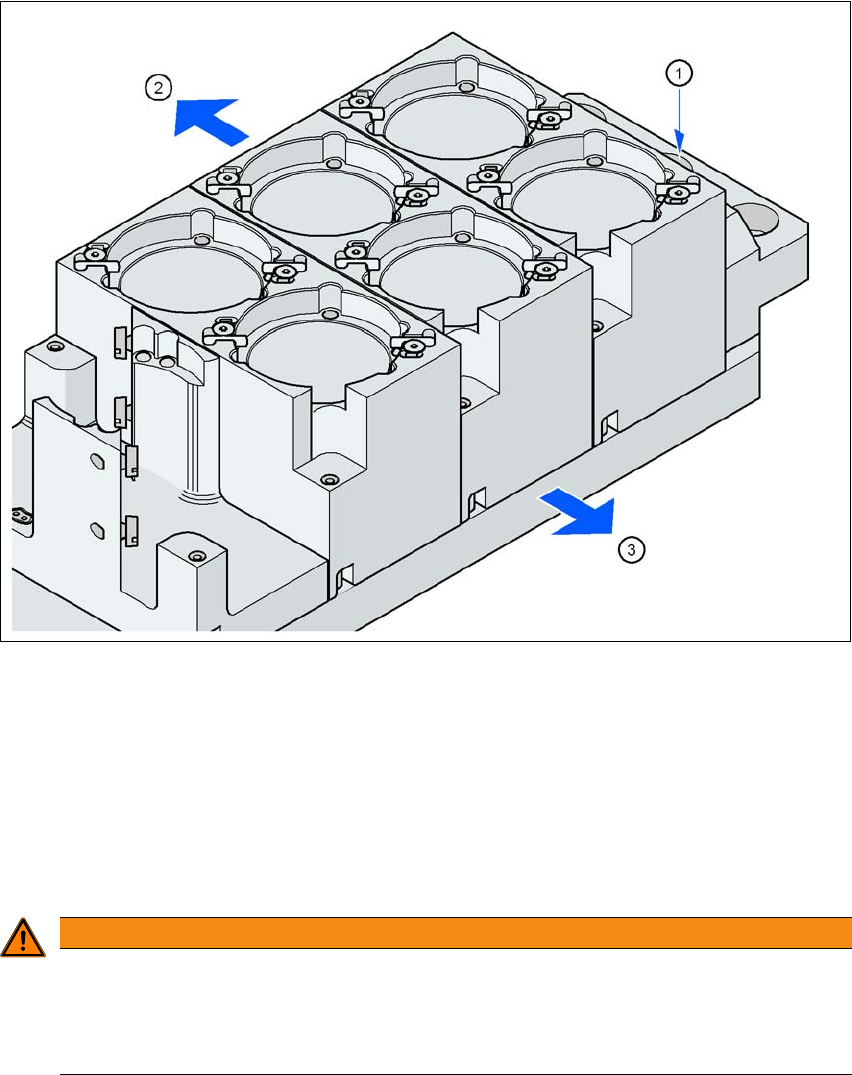

Рис. 6.1 - 16 Монтажное положение
(1) Маркировочное отверстие
(2) Сторона оператора
(3) Стрелка показывает в сторону транспортера ПП
6
Выровняйте механизм смены приcосов таким образом, чтобы маркировочное отвер-
стие (поз. 1) располагалось слева, если смотреть со стороны оператора.
6
6
ОСТОРОЖНО
Опасность столкновения головки при смешанных конфигурациях!
При смешанных конфигурациях существует опасность столкновения головки.
Для каждой монтажной головки устанавливайте только соответствующий меха-
низм смены присосов с магазинами к этой головке.
