6.1.4.2 Технические характеристики
6
6.1.4.3 Положение механизмов смены присосов для 12-сегментной головки C&P на
автомате SX
6

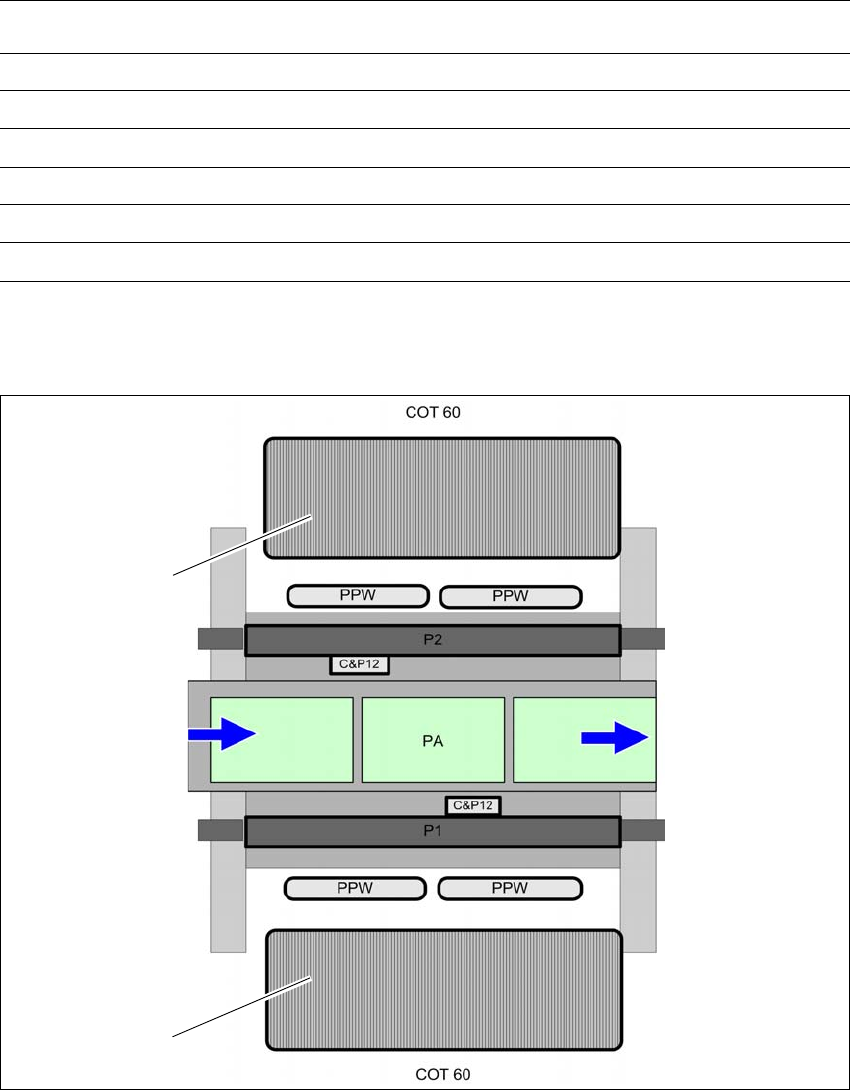

Рис. 6.1 - 18 Положение механизмов смены присосов для 12-сегментной головки C&P - пример SX2
6
Механизм смены присосов для 12-сегментной головки SIPLACE C&P
Размеры (длина x ширина x высота)314мм x 94,5 мм x 68,6 мм
Количество отсеков присосов 48
Количество магазинов присосов 4
Типы присосов 3xxx
Время смены присосов около 2 секунд / 1 присос
Пневматическое присоединение 0,45 MПa (4,5 бар)
(1) Тележка для компонентов (PA) Зона монтажа
(PPW) Механизм смены присосов
(1)
(1)
6 Расширения станции Руководство по эксплуатации SIPLACE SX1/SX2
6.1 Механизм смены присосов Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
324
6.1.4.4 Монтаж
Механизмы смены присосов на автомате SX закрепляются на втягивающих устройствах те-
лежек для компонентов.
6

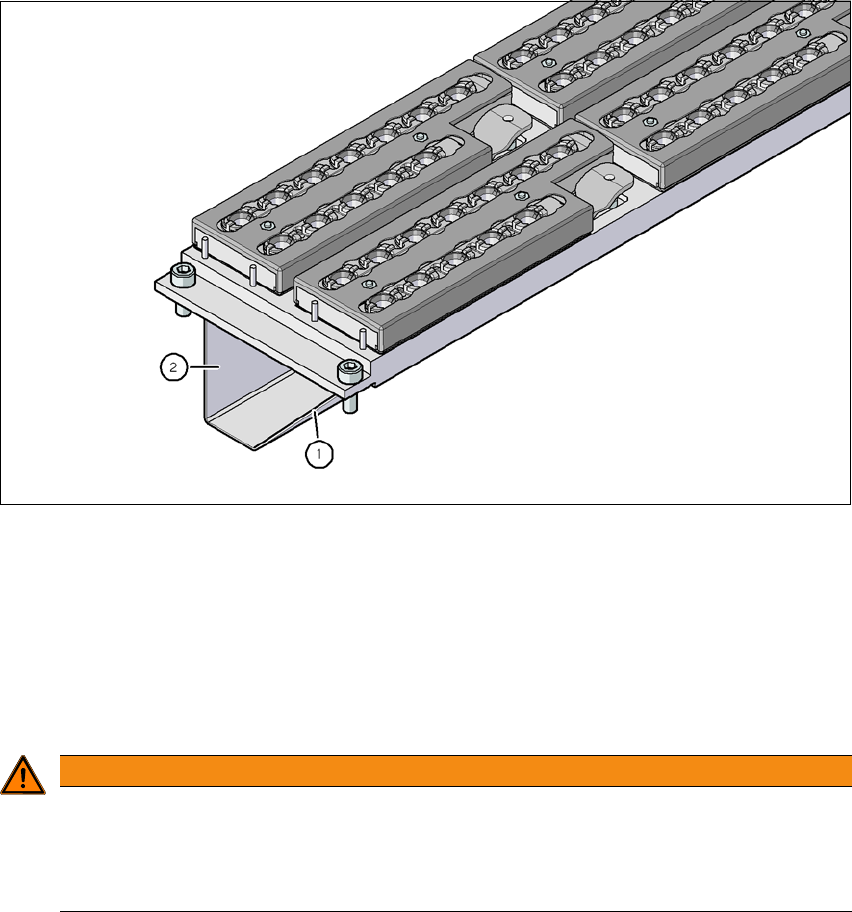

Рис. 6.1 - 19 Монтажное положение
(1) Диагональная сторона указывает в направлении втягивающего устройства тележки для
компонентов
(2) Вертикальная сторона указывает на направление транспортера печатных плат
Расположите механизм смены присосов таким образом, чтобы диагональная сторона
была обращена к втягивающему устройству тележки для компонентов.
6
ОСТОРОЖНО
Опасность столкновения головки при смешанных конфигурациях!
При смешанных конфигурациях существует опасность столкновения головки.
Для каждой монтажной головки устанавливайте только соответствующий меха-
низм смены присосов с магазинами к этой головке.
Руководство по эксплуатации SIPLACE SX1/SX2 6 Расширения станции
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 6.1 Механизм смены присосов
325
6.1.4.5 Указания по обслуживанию
Если Вы заполняете магазин присосами определенного типа в первый раз, маркируйте
его с помощью наклейки.
6
Откройте блокиратор и вставьте присосы в отсеки для присосов.
Закройте блокиратор, чтобы присосы не выпали из магазинов.
6
6
Программирование механизма смены приcосов описывается в руководстве по эксплу-
атации SIPLACE Pro.
6.1.4.6 Замена магазина
Нажмите на рычаг (поз. 1 на рис. 6.1 - 4, стр. 306), чтобы отсоединить магазин от шаров
нажимных кнопок (поз. 5 на рис. 6.1 - 4
, стр. 306). Извлеките магазин из носителя.
6
УКАЗАНИЕ
Заполнять магазин за пределами машины и заменять только полностью уком-
плектованные магазины.
ВНИМАНИЕ
Заполнение магазинов!
Заполняйте магазины только после возврата всех присосов, находящихся на го-
ловке Collect&Place, в их магазины.
УКАЗАНИЕ
Опасность зажатия!
Падение компонентов на магазины может привести к зажатию блокиратора.
Не допускайте падения компонентов на магазины.
Поэтому регулярно очищайте магазины и свободные места установки.
ОСТОРОЖНО
Опасность столкновения головки при выступающем рычаге!
Выступающий над магазином рычаг (поз. 1 на рис. 6.1 - 4
) может привести к стол-
кновению с монтажной головкой.
Следите за тем, чтобы рычаги не выходили за пределы магазинов.
