6 Расширения станции Руководство по эксплуатаци и SIPLACE SX1/SX2 6.6 Станция стыковки для тележки для компонентов SIPLACE SX Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 346 6.6.2.1 Раз меры с пристыкованной теле жк…

100%1 / 388
Руководство по эксплуатации SIPLACE SX1/SX2 6 Расширения станции
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 6.6 Станция стыковки для тележки для компонентов SIPLACE SX
345
6.6.2 Технические характеристики
6
Рис. 6.6 - 2 Станция стыковки, серия SIPLACE SX - размеры
6
L1 Длина 1038 мм
L2 Ширина 801,5 мм
L3 Высота до центрирующего штифта 859 мм при высоте транспортера ПП 900 мм
889 мм при высоте транспортера ПП 930 мм
909 мм при высоте транспортера ПП 950 мм
Вес
Пневматическая система p
min
0,5 МПа (5,0 бар)
p
max
1,0 МПа (10,0 бар)
Пневматическое присоединение Соединительный штепсель KS 2-M5-A
Расход
*a
5 норм. л/мин
Напряжение 88 - 264 В~
Частота макс. 63 Гц
Номинальный ток макс. 2 А
производительность 0,23 кВт
Предохранители 2 x 8 A
*)a При нормальном атмосферном давлении при 20°C и 1013 гПа
6 Расширения станции Руководство по эксплуатации SIPLACE SX1/SX2
6.6 Станция стыковки для тележки для компонентов SIPLACE SX Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
346
6.6.2.1 Размеры с пристыкованной тележкой для компонентов
6
Рис. 6.6 - 3 Станция стыковки с тележкой для компонентов, серия SIPLACE SX – размеры
(1) Тележка для компонентов
(2) Станция стыковки
(2)
(1)
Руководство по эксплуатации SIPLACE SX1/SX2 6 Расширения станции
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 6.6 Станция стыковки для тележки для компонентов SIPLACE SX
347
6.6.3 Предупредительные наклейки на станции стыковки
6

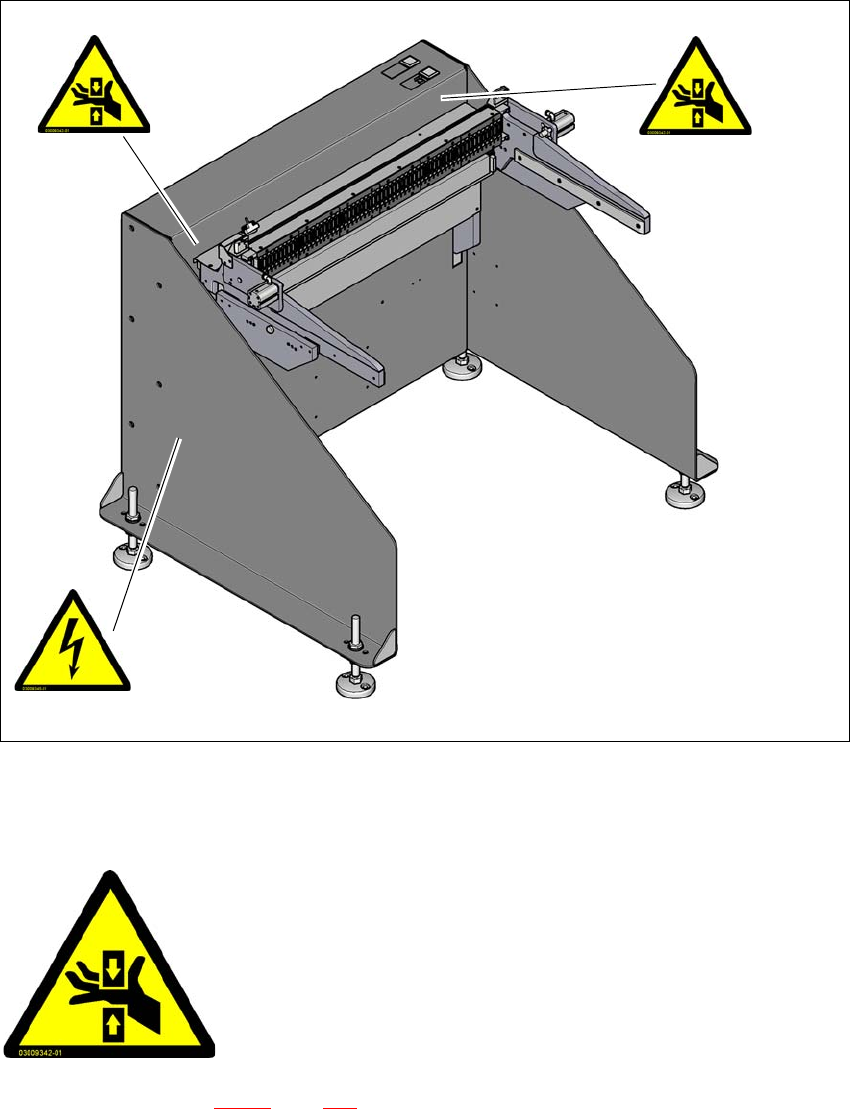

Рис. 6.6 - 4 Станция стыковки, серия SIPLACE SX – предупредительные наклейки
6.6.3.1 Предупредительная наклейка W203
6
– Поз. W203 на рис. 6.6 - 4, стр. 347, изделие № 03009342-01
–2x на станции стыковки для тележки для компонентов SIPLACE SX
– По 1x слева и справа за интерфейсом передачи данных и энергии на корпусе.
W 203
W 203
W206
