6 Расширения станции Руководство по эксплуатаци и SIPLACE SX1/SX2 6.10 12- сегментная головка SIPLACE Collect&Place Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 354 6 Рис . 6.10 - 2 12- сегментная голо вка Collec…
Руководство по эксплуатации SIPLACE SX1/SX2 6 Расширения станции
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 6.10 12-сегментная головка SIPLACE Collect&Place
353
6.10.2 Общий вид
6
Рис. 6.10 - 1 12-сегментная головка Collect&Place - функциональные узлы, часть 1
6
(1) Вакуум-генератор
(2) Поворотная станция, ось DP
(3) Звезда с 12 пинолями, ось звезды
(4) Клапан выдуваемого воздуха
(5) Шумоглушитель
6 Расширения станции Руководство по эксплуатации SIPLACE SX1/SX2
6.10 12-сегментная головка SIPLACE Collect&Place Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
354
6
Рис. 6.10 - 2 12-сегментная головка Collect&Place - функциональные узлы, часть 2
6
(1) Плата промежуточного распределителя (под крышкой)
(2) Привод звезды - двигатель DR
(3) Двигатель оси Z
(4) Исполнительный привод клапана
(5) Камера для компонентов C&P, тип 30 (18 x 18), цифровая, высокого разрешения (стан-
дартная)
Руководство по эксплуатации SIPLACE SX1/SX2 6 Расширения станции
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 6.10 12-сегментная головка SIPLACE Collect&Place
355
6.10.3 Технические характеристики
6

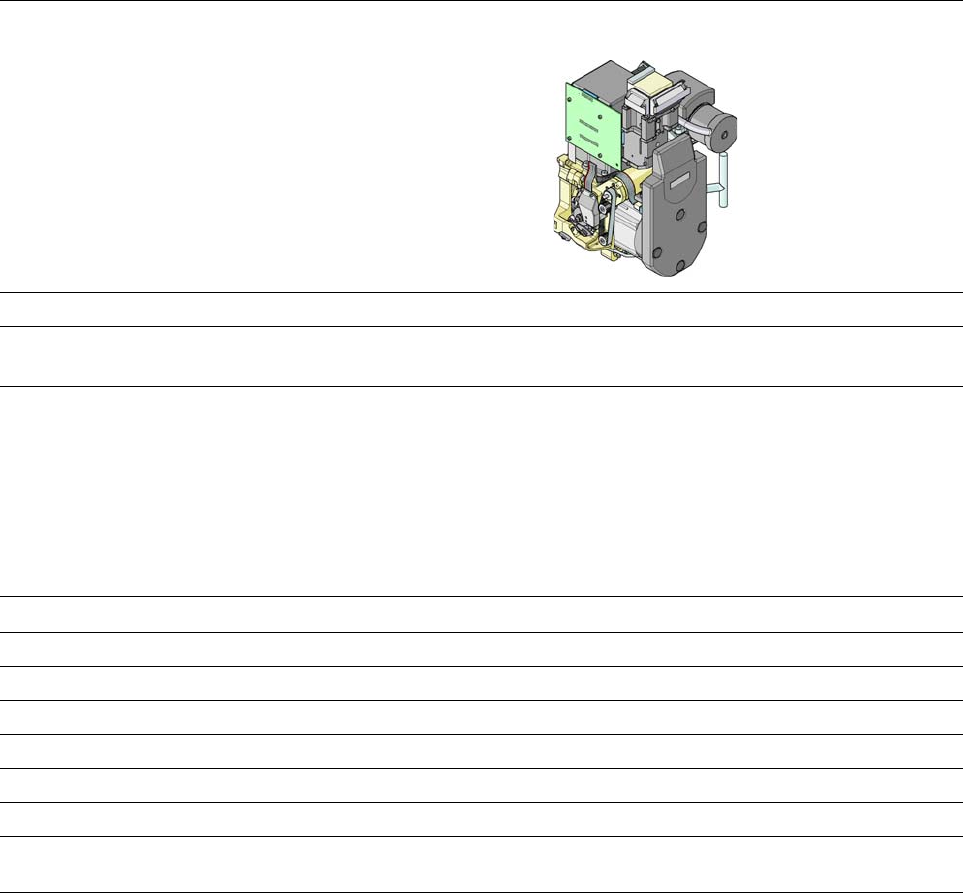

12-сегментная головка Collect&Place
с камерой для компонентов 30
Спектр компонентов
*a
01005
*b
до Flip-Chip, Bare Die, PLCC44, BGA,
µBGA, TSOP, QFP, SO до SO32, DRAM
Спецификация компонентов
Макс. высота
Мин. шаг выводов
Мин. ширина выводов
Мин. шаг шарика
Мин. диаметр шарика
Мин. размеры
Макс. размеры
Макс. вес
6 мм
0,3 мм
0,15 мм
0,25 мм
0,14 мм
0,4 мм x 0,2 мм
18,7 мм x 18,7 мм
2 г
Программируемая сила посадки
Типы присосов 9xx
Точность X/Y
*c
± 41 мкм/3σ, ± 55 мкм/4σ
Угловая точность ± 0,5°/3σ, ± 0,7°/4σ
Спектр компонентов 98,5%
Тип камеры для компонентов 30
Уровни освещения 5
Варианты настройки уровней освеще-
ния
256
5
*)a Учитывайте то, что спектр монтируемых компонентов также зависит от геометрии монтажной площадки, указывае-
мых заказчиком стандартов и допусков на упаковку компонентов.
*)b С пакетом 01005
*)c Значения точности подтверждаются во время приемки машины; они соответствуют комплекту поставки и заявлен-
ной производительности SIPLACE.
