6.15 Smart Pin Support
Изделие № 03089621-xx Smart Pin Support
Изделие № 03087404-xx Магазин SPS L10 в сборе
Изделие № 03087508-xx Магазин SPS Q10 в сборе
Широкие печатные платы имеют тенденцию к прогибанию во время монтажа, что при опре-
деленных обстоятельствах ведет к невозможности выполнения монтажа с требуемой точ-
ностью. Сильно выгнутые вверх печатные платы также приводят к снижению качества
монтажа. Эту проблему можно легко
решить, разместив на подъемном столе поддержива-
ющие стержни.
6

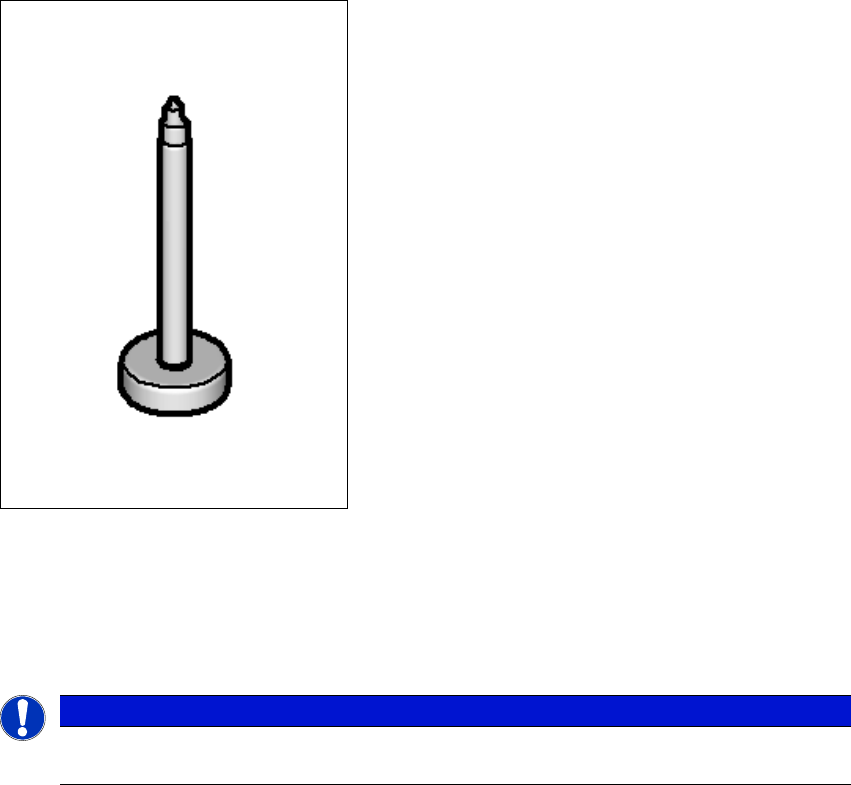

Рис. 6.15 - 1 Поддерживающий стержень
Опция Smart Pin Support позволяет автоматически устанавливать поддерживающие
стержни на подъемный стол. Для этого предусмотрен специальный захват, забирающий
стержни из специального магазина и устанавливающий их в заданных позициях.
6
УКАЗАНИЕ
Подробное описание см. в документе "Руководство по эксплуатации Smart Pin
Support", на немецком и английском языках [изделие № 00197001-xx].
6 Расширения станции Руководство по эксплуатации SIPLACE SX1/SX2
6.15 Smart Pin Support Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
362
6
Рис. 6.15 - 2 Узел захвата Smart Pin Support
Узел захвата смонтирован на портале. Захват забирает поддерживающие стержни из пред-
усмотренных для этого магазинов и позиционирует их на подъемном столе. Положения под-
держивающих стержней в машине определяются в редакторе ПП пакета SIPLACE Pro для
каждой стороны печатной платы.
Для различных конфигураций машины предусмотрены два различных магазина с функцией
автоматической замены макс. 10 поддерживающих
стержней. Эти магазины закреплены на
держателе и монтируются на втягивающем устройстве тележки для компонентов.
– Smart Pin Support - тип магазина Q10 [изделие № 03087404-xx]
– Smart Pin Support - тип магазина L10 [изделие № 03087508-xx]
Руководство по эксплуатации SIPLACE SX1/SX2 6 Расширения станции
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 6.15 Smart Pin Support
363
6
Рис. 6.15 - 3 Smart Pin Support - тип магазина Q10
6
Рис. 6.15 - 4 Smart Pin Support - тип магазина L10
