6 Расширения станции Руководство по эксплуатации SIPLACE SX1/SX2
6.15 Smart Pin Support Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
362
6

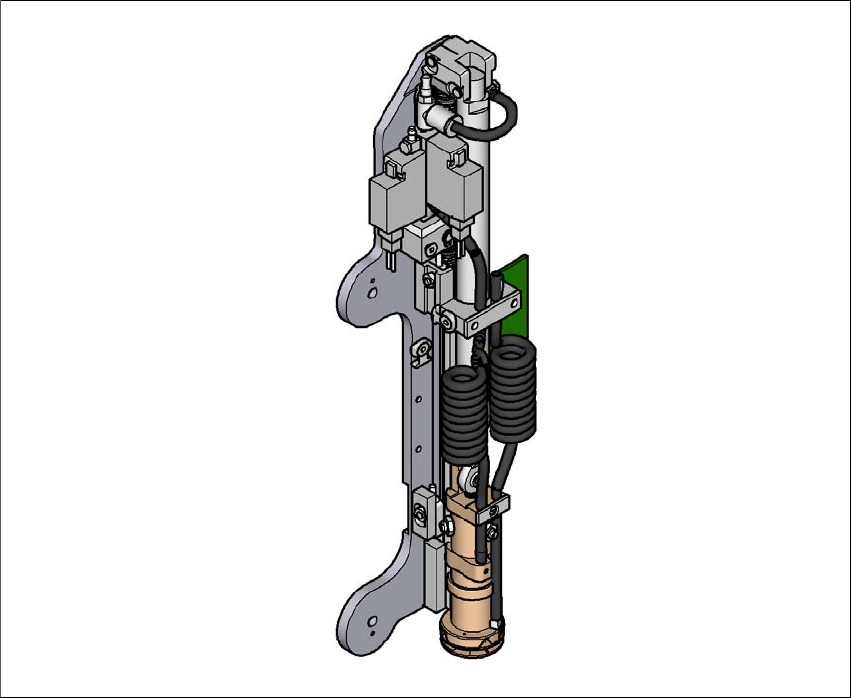

Рис. 6.15 - 2 Узел захвата Smart Pin Support
Узел захвата смонтирован на портале. Захват забирает поддерживающие стержни из пред-
усмотренных для этого магазинов и позиционирует их на подъемном столе. Положения под-
держивающих стержней в машине определяются в редакторе ПП пакета SIPLACE Pro для
каждой стороны печатной платы.
Для различных конфигураций машины предусмотрены два различных магазина с функцией
автоматической замены макс. 10 поддерживающих
стержней. Эти магазины закреплены на
держателе и монтируются на втягивающем устройстве тележки для компонентов.
– Smart Pin Support - тип магазина Q10 [изделие № 03087404-xx]
– Smart Pin Support - тип магазина L10 [изделие № 03087508-xx]
Руководство по эксплуатации SIPLACE SX1/SX2 6 Расширения станции
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 6.15 Smart Pin Support
363
6

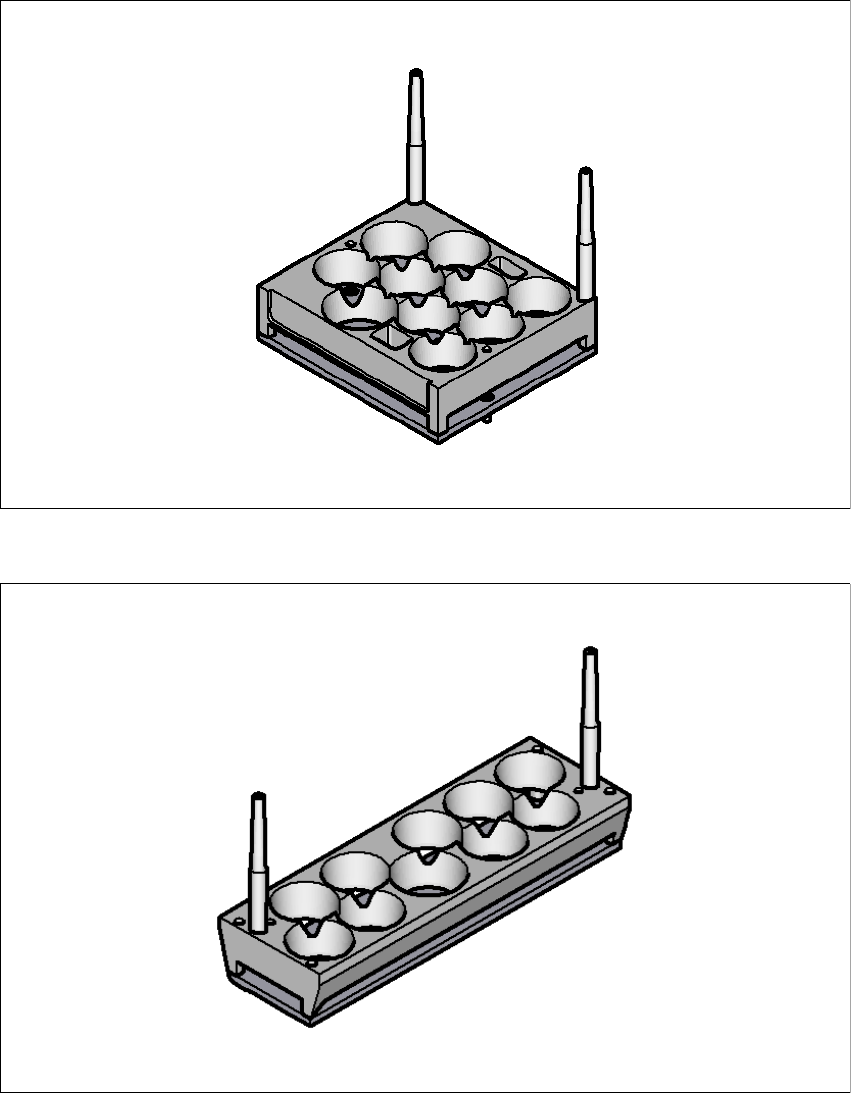

Рис. 6.15 - 3 Smart Pin Support - тип магазина Q10
6
Рис. 6.15 - 4 Smart Pin Support - тип магазина L10
6 Расширения станции Руководство по эксплуатации SIPLACE SX1/SX2
6.16 Вакуумный насос Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
364
6.16 Вакуумный насос
6.16.1 Правила техники безопасности для вакуумного насоса
6
6.16.2 Описание
Каждая головка Collect&Place имеет собственный вакуум-генератор, который создает в кон-
туре удержания и монтажа необходимый вакуум. Вакуум-генератор монтажных головок ра-
ботает по принципу Вентури. Вместе с вакуумным насосом они позволяют сократить расход
сжатого воздуха на головке SpeedStar (C&P20). Текущие эксплуатационные расходы снижа-
ются в зависимости от стоимости энергии.
6
6.17 Опция "Длинная ПП" (LBO)
Опция "Длинная ПП" позволяет осуществлять монтаж печатных плат, длина которых превы-
шает стандартную. При этом максимальная длина плат составляет 610 мм.
ОСТОРОЖНО
Соблюдайте правила техники безопасности прилагаемого руководства по экс-
плуатации.
УКАЗАНИЕ
Показания расхода сжатого воздуха при использовании вакуумного насоса - см. раз-
дел 3.2.4
, на стр. 104.
