6 Расширения станции Руководство по эксплуатаци и SIPLACE SX1/SX2 6.16 Вакуумный насос Начиная с версии ПО SR.70 6.1 SP1 Издание 10/2014 364 6.16 Вакуу мный насос 6.16.1 Правила техники без опасности для ваку ум но го на…
Руководство по эксплуатации SIPLACE SX1/SX2 6 Расширения станции
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 6.15 Smart Pin Support
363
6
Рис. 6.15 - 3 Smart Pin Support - тип магазина Q10
6
Рис. 6.15 - 4 Smart Pin Support - тип магазина L10
6 Расширения станции Руководство по эксплуатации SIPLACE SX1/SX2
6.16 Вакуумный насос Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
364
6.16 Вакуумный насос
6.16.1 Правила техники безопасности для вакуумного насоса
6
6.16.2 Описание
Каждая головка Collect&Place имеет собственный вакуум-генератор, который создает в кон-
туре удержания и монтажа необходимый вакуум. Вакуум-генератор монтажных головок ра-
ботает по принципу Вентури. Вместе с вакуумным насосом они позволяют сократить расход
сжатого воздуха на головке SpeedStar (C&P20). Текущие эксплуатационные расходы снижа-
ются в зависимости от стоимости энергии.
6
6.17 Опция "Длинная ПП" (LBO)
Опция "Длинная ПП" позволяет осуществлять монтаж печатных плат, длина которых превы-
шает стандартную. При этом максимальная длина плат составляет 610 мм.
ОСТОРОЖНО
Соблюдайте правила техники безопасности прилагаемого руководства по экс-
плуатации.
УКАЗАНИЕ
Показания расхода сжатого воздуха при использовании вакуумного насоса - см. раз-
дел 3.2.4
, на стр. 104.
Руководство по эксплуатации SIPLACE SX1/SX2 6 Расширения станции
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 6.18 Станция визуального обучения
365
6.18 Станция визуального обучения
Изделие № 00119788-xx Vision Teach Station
6

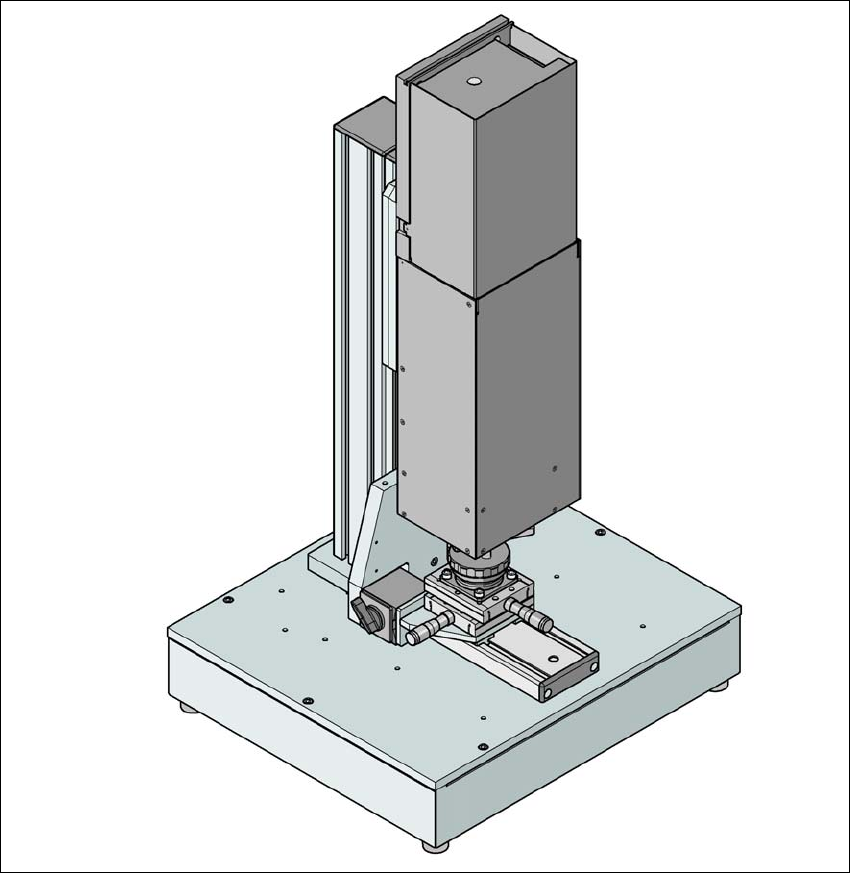

Рис. 6.18 - 1 Станция визуального обучения с камерой для компонентов, тип 33
