6 Расширения станции Руководство по эксплуатаци и SIPLACE SX1/SX2 6.19 Capacity on Demand Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 368 6.19.2 Бизнес - мо дел и SIPLACE Capacity On Demand Назна чение моде ли Peak-…
Руководство по эксплуатации SIPLACE SX1/SX2 6 Расширения станции
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 6.19 Capacity on Demand
367
6.19 Capacity on Demand
6.19.1 Общие сведения
Capacity on Demand: убедительные ответы во всех ситуациях. Современному электрон-
ному производству известна только одна постоянная: перемены. SIPLACE SX позволит Вам
адаптировать свое производство к любой коммерческой ситуации и продолжить работу с
высокой эффективностью в условиях меняющихся производственных условий. Вы начнете
с малого, но при необходимости быстро нарастите свои мощности.
6

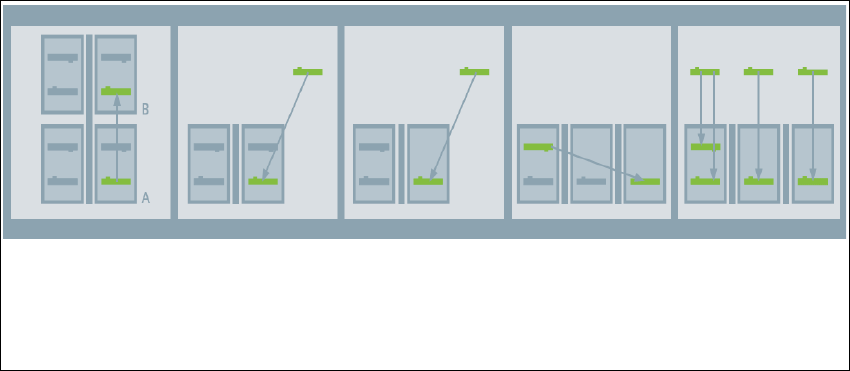

Рис. 6.19 - 1 Capacity on Demand
Свободная передача монтажных мощностей между линиями
Вы берете сменные порталы SX из не полностью загруженных линий или одалживаете пор-
талы у SIPLACE. Таким образом, Вы целенаправленно передаете монтажные мощности в
перегруженные линии.
Масштабирование линий SMT синхронно с выводом на рабочий режим
Масштабируйте свою линию синхронно с фактическими потребностями. При использова-
нии сменных порталов SX Вы
получаете резервы, которые можно гарантированно исполь-
зовать в случае повышения спроса на продукцию.
Дополнительные мощности при резком росте объема заказов
Благодаря сменным порталам SX Вы можете быстро одолжить требуемые дополнительные
монтажные мощности. Вы будете располагать гибким резервом мощностей, сократите по-
стоянные издержки и не допустите появления избыточных производственных средств.
Целенаправленное увеличение количества
мест установки и повышение гибкости
Вы целенаправленно инвестируете в SX+ базовый модуль с местами установки. При этом
Вы освобождаете себя от расходов на головки и порталы. Вместо этого Вы перемещаете
уже имеющиеся сменные порталы SX на новый базовый модуль.
Перемещение порта-
лов между линиями
STM
Масштабирование
порталов при
выводе на рабочий
режим
Одалживание пор-
талов для опреде-
ленной
производительности
Целенаправленное
увеличение количе-
ства рабочих мест
Гибкое производство
6 Расширения станции Руководство по эксплуатации SIPLACE SX1/SX2
6.19 Capacity on Demand Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
368
6.19.2 Бизнес-модели SIPLACE Capacity On Demand
Назначение модели Peak-Demand заключается в обеспечении покрытия кратковременных
колебаний спроса имеющимися линиями SIPLACE SX. Другая модель, Floating-Demand,
является альтернативой стандартной покупке для заказчиков, которые хотят оптимизиро-
вать свою финансовую гибкость, повысить производительность своих активов и полностью
использовать возможности SIPLACE SX.
6.19.3 Обзор машин SIPLACE SX
Машина SIPLACE SX должна быть подготовлена для дооборудования порталами. Машины
SIPLACE SX доступны в различных исполнениях.
6
В зависимости от исполнения возможны только определенные конфигурации головок.
Тип машины Порталы Описание
SIPLACE SX +
Без портала Машина подготовлена для дооборудования порта-
лами (SX1), т.е. одна энергоцепь и два блока Gantry
Control Unit (GCU) для одного портала уже смонти-
рованы.
SIPLACE SX +
Prepared
Без портала Машина подготовлена для дооборудования порта-
лами (SX1/2), т.е. две энергоцепи и три блока Gantry
Control Unit (GCU) для двух порталов уже
смонтиро-
ваны.
SIPLACE SX1
Unprepared
Один портал Машина не подготовлена для дооборудования пор-
талами, т.е. энергоцепь и два блока Gantry Control
Unit (GCU) для одного портала уже смонтированы.
Должно быть выполнено первичное повышение до
SIPLACE SX2 сервисной службой SIPLACE.
SIPLACE SX1
Prepared
Один портал Машина подготовлена для дооборудования порта-
лами (SX2), т.е. две энергоцепи и три блока Gantry
Control Unit (GCU) для двух порталов уже
смонтиро-
ваны.
SIPLACE SX2
Два портала Машина может быть переоборудована до SIPLACE
SX1 Prepared. В этом случае она будет подготовлена
для дооборудования порталами до SX2, т.е. будут
иметься две энергоцепи и три блока Gantry Control
Unit (GCU).
Руководство по эксплуатации SIPLACE SX1/SX2 6 Расширения станции
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 6.19 Capacity on Demand
369
6.19.4 Конфигурации головок
6
SIPLACE SX +
Портал Головки
1
C&P20 A
CPP
(Low)
CPP (High)
*a
без стационарной камеры
TH
*b
SIPLACE SX + Prepared
Портал Головки
1
C&P20 A
CPP
(Low)
CPP (High)
a
со стационарной камерой
CPP (High)
a
без стационарной камеры
TH
b
TH
b
2
C&P20 A
CPP
(Low)
CPP (High)
a
без стационарной камеры
TH
b
CPP
(High)
TH
b
SIPLACE SX1
Портал Головки
1
C&P20 A
CPP
(Low)
CPP (High)
a
со стационарной камерой
CPP (High)
a
без стационарной камеры
TH
b
TH
b
с комплектом для дооборудования сервисной службой SIPLACE
2
C&P20 A
CPP
(Low)
CPP (High)
a
без стационарной камеры
TH
b
CPP
(High)
TH
b
SIPLACE SX1 Prepared
Портал
Головки
1
C&P20 A
CPP
(Low)
CPP (High)
a
со стационарной камерой
CPP (High)
a
без стационарной камеры
TH
b
TH
b
2
C&P20 A
CPP
(Low)
CPP (High)
a
без стационарной камеры
TH
b
CPP
(High)
TH
b
SIPLACE SX 2
Портал Головки
1
C&P20 A
CPP
(Low)
CPP (High)
a
со стационарной камерой
CPP (High)
a
без стационарной камеры
TH
b
TH
b
2
C&P20 A
CPP
(Low)
CPP (High)
a
без стационарной камеры
TH
b
CPP
(High)
TH
b
*)a CPP (high), TH и стационарная камера требуют внешней позиции стола
*)b CPP со стационарной камерой требует CPP (high) и внешней позиции стола
